原型結構as studio-嘉義實驗木場

原型結構工程顧問有限公司嘉義實驗木場

建築類型　舊建築再利用
構造類別　木構造
基地位置　嘉義市東區
建物用途　木做加工實驗場
建物規模　地上1層
建物面積　310.71m²
業　　主　嘉義市政府文化局
建築設計　原型建築
結構設計　原型結構陳韻愉蔡詠成
施工單位　實式木造有限公司
施工時間　2020年10月 - 2021年10月
照片提供　原型結構、原間影像
結構系統　構架系統

主結構　　北棟：木構和小屋柳杉國產材
　　　　　南棟：木構新式板梁屋架柳杉國產材+LVL
　
　

建築設計

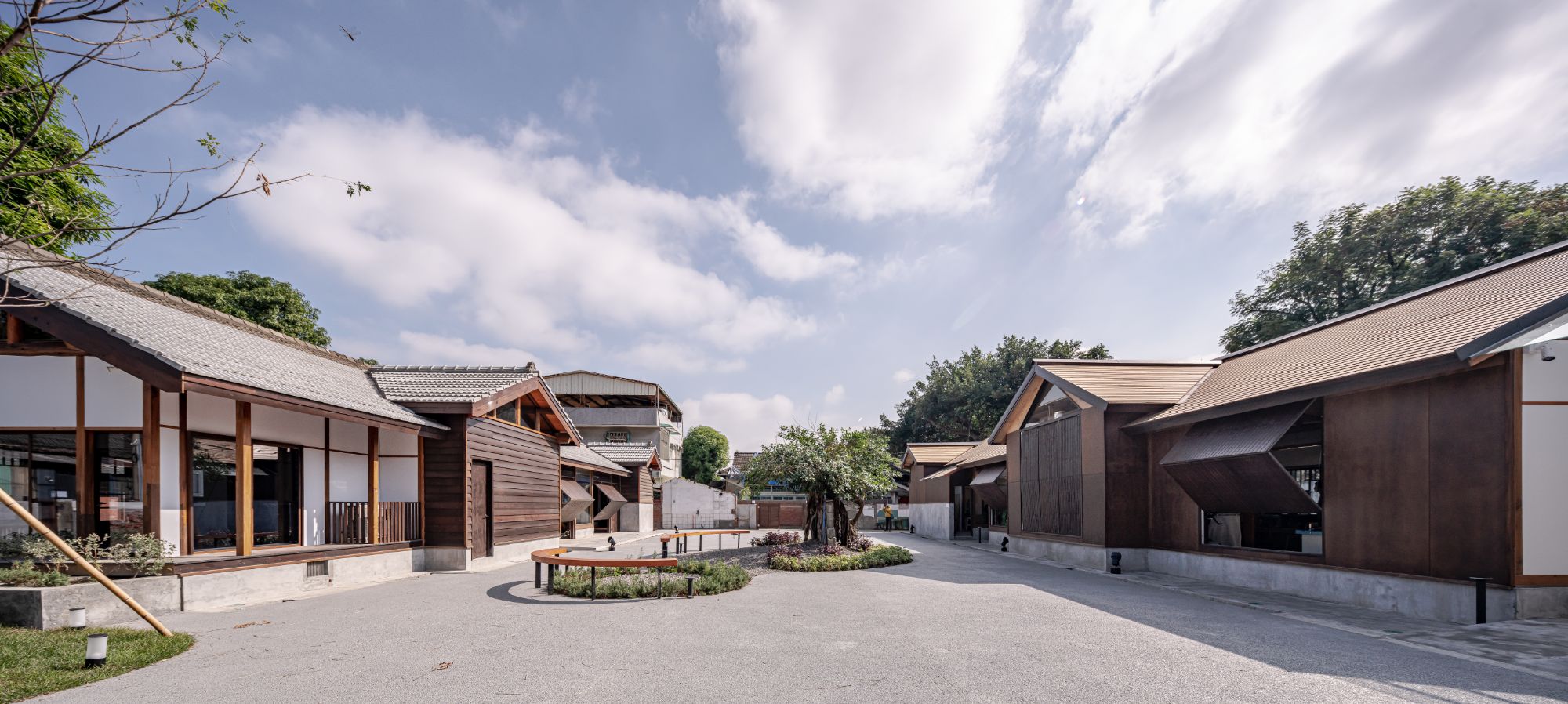

實驗木場以木都嘉義為基地，舊監獄日式宿舍群為核心，企圖打造具有新舊結構相融的“實驗木工場”；

將城市裡傾倒荒置的停滯空間注入新生命，配合嘉義對木構「研究」及「加工」的機能需求，
於再利用修復設計時重整結構系統進而突破空間跨度的限制，
且因應日式宿舍建築各部位的條件，嘗試提出符合現代空間需求之特殊木構新結構方式。

延續嘉義「木都」的特色及價值，
期能作為全市超過6000棟木造舊建築更新與育成之實驗中心，
更進一步推廣舊監歷史脈絡暨木結構的文化美學與技術傳承。

結構設計

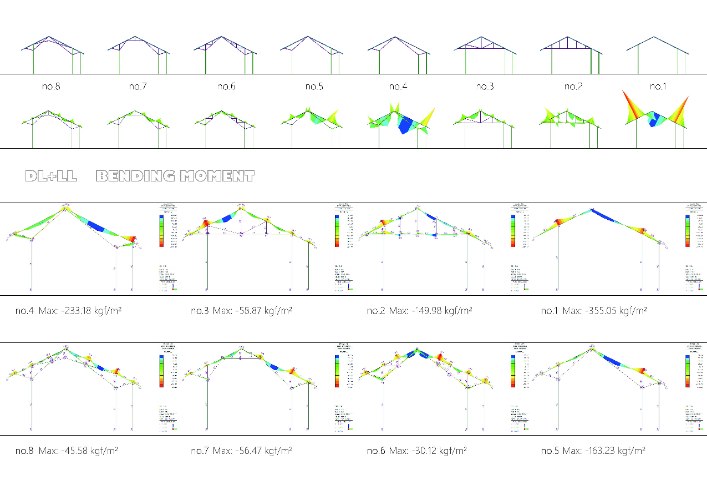

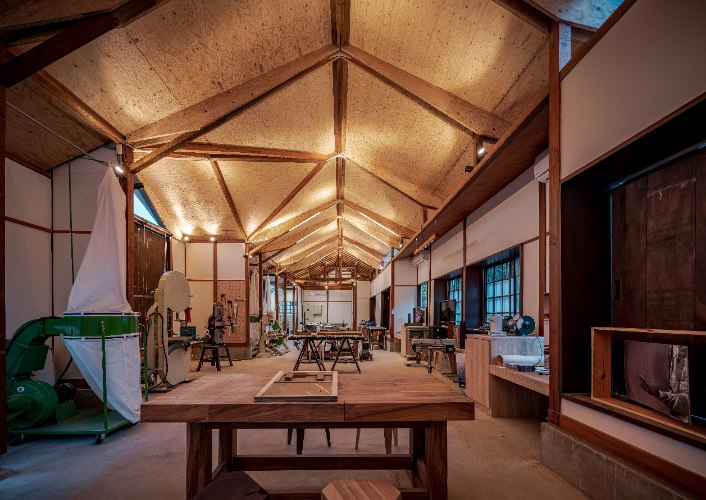

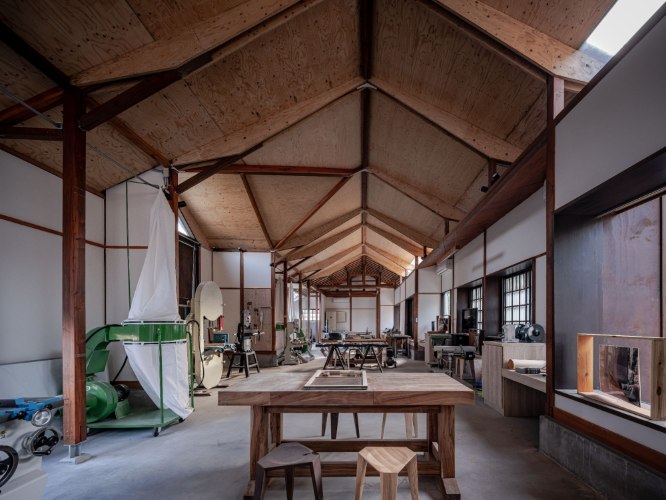

南棟善用結構設計手法，跳脫傳統日式宿舍木構柱列及壁體密集的狹小限制，將屋架轉化成嶄新木造空間，
以結構系統的轉換設計創造出足夠的空間跨度形成木工場作業空間，
將原本和小屋式屋架轉換成版與梁的複合系統，是其一大特色；

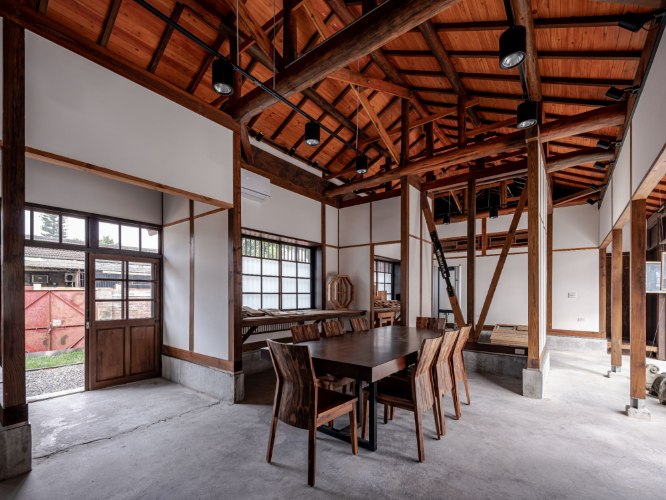

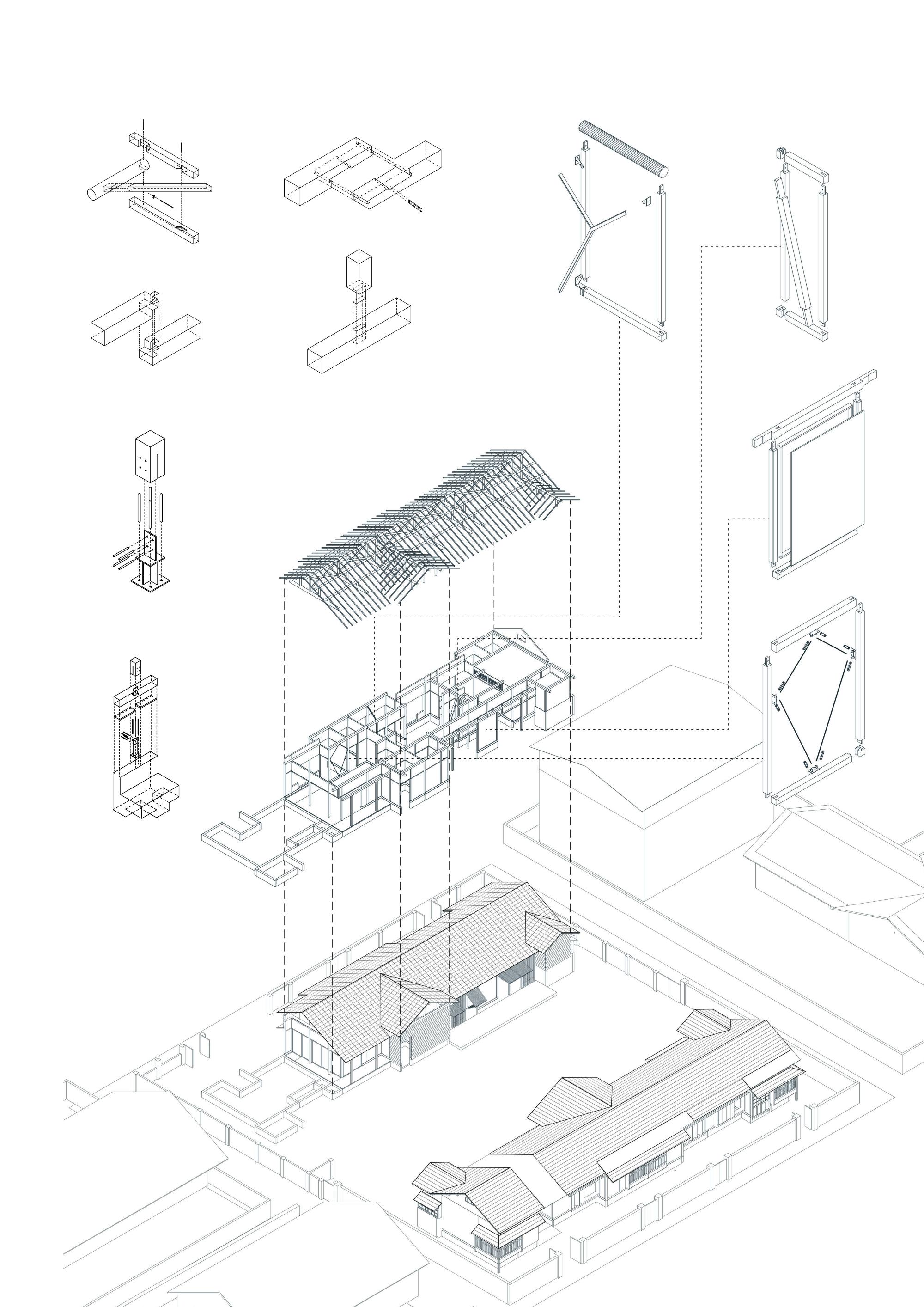

北棟則因置入新舊構造與木構教育理念的空間，導入了現代木構抗震構法，
分別有鋼索張拉、Y型斜撐、木構阻尼器及玻璃制震器等4種特殊木構補強方法，
是實驗木場與其他日式宿舍修復工程最大不同之處。

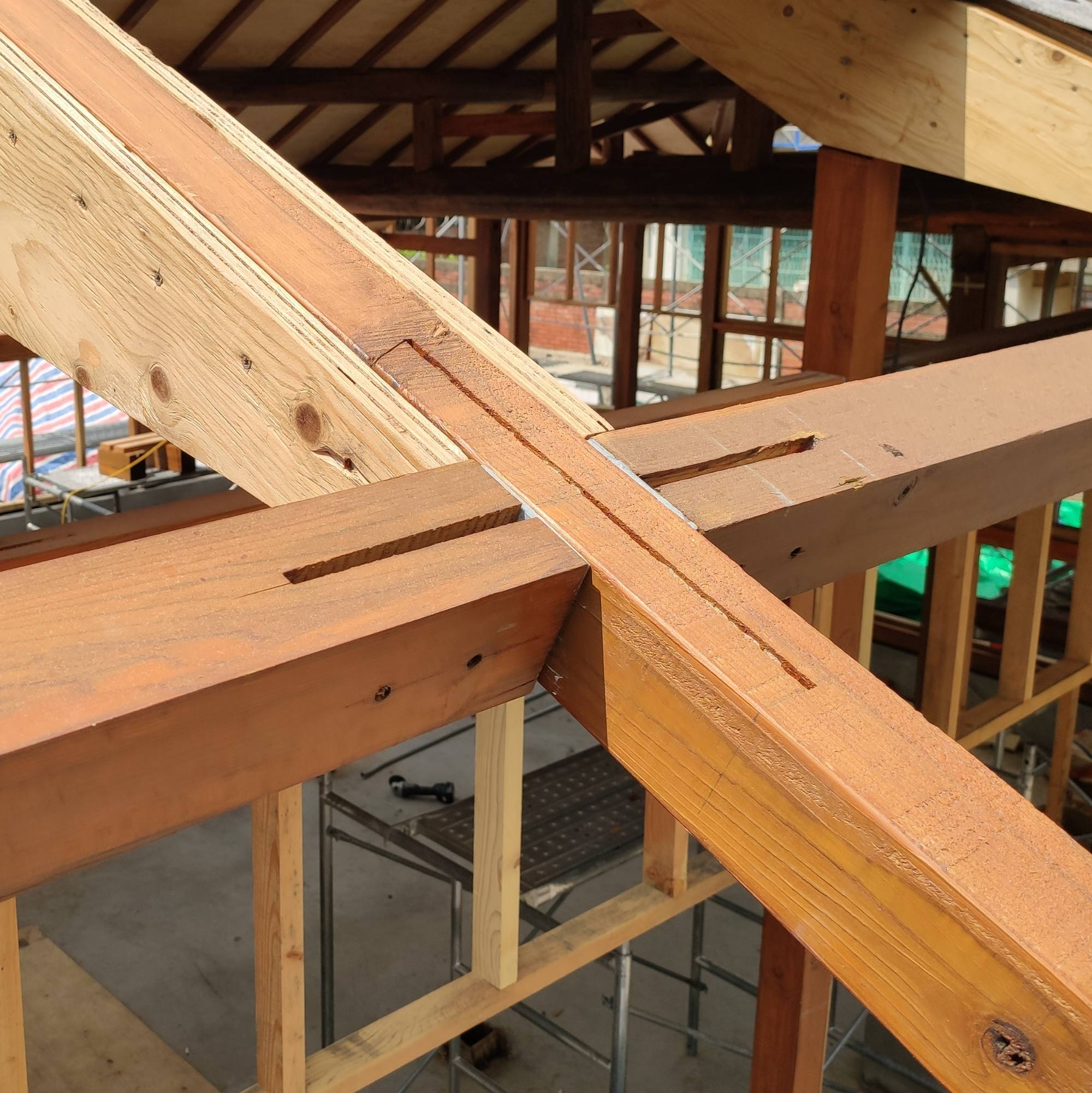

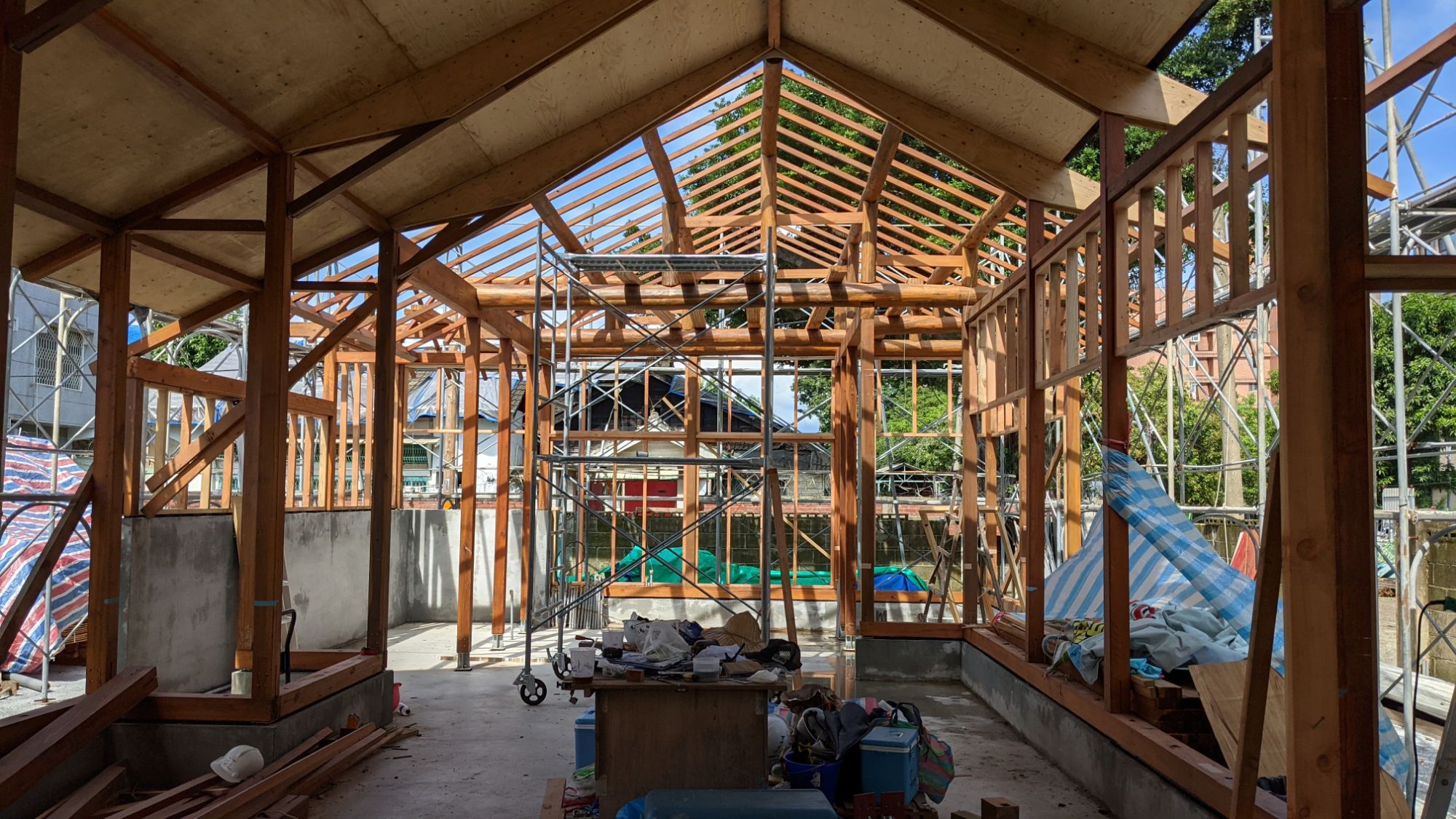

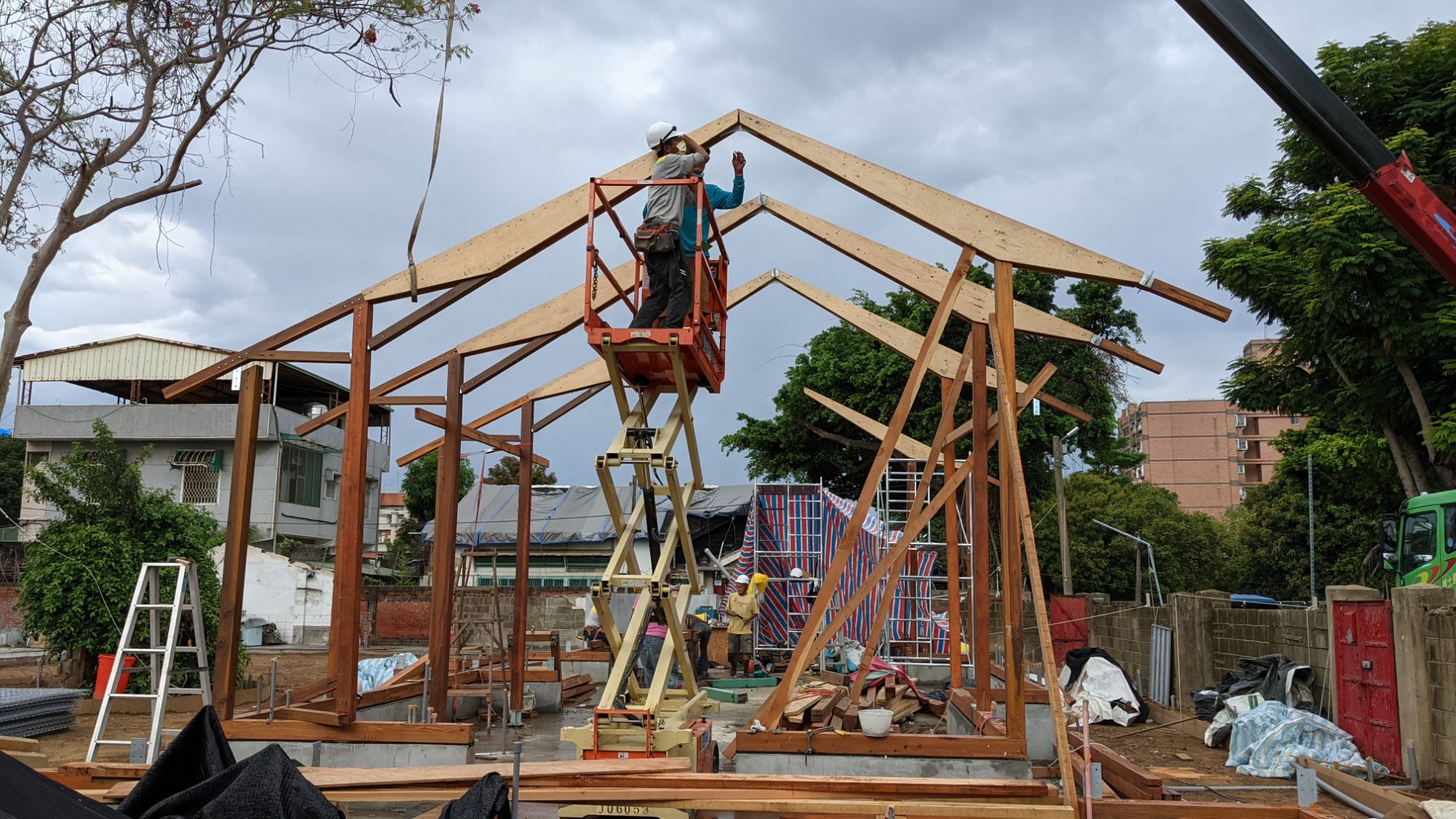

施工照片

原型一直都將設計圖面落實，並轉換為真實的構築為目標，
搭配實式木造團隊的施工經驗，不斷進行施工圖優化檢討，
同時因為木構造的特性，結構與構造即為空間表現，無另外的裝修皮層，
因此需檢討的細部圖與可呈現的自由度是RC及鋼構的數倍。

我們相信設計不是停留在發包圖繳交的那一刻，而是一直延續到竣工，
直到案子被實現落成為止，並期望作為一個城市的據點，能夠持續發揮其影響力。

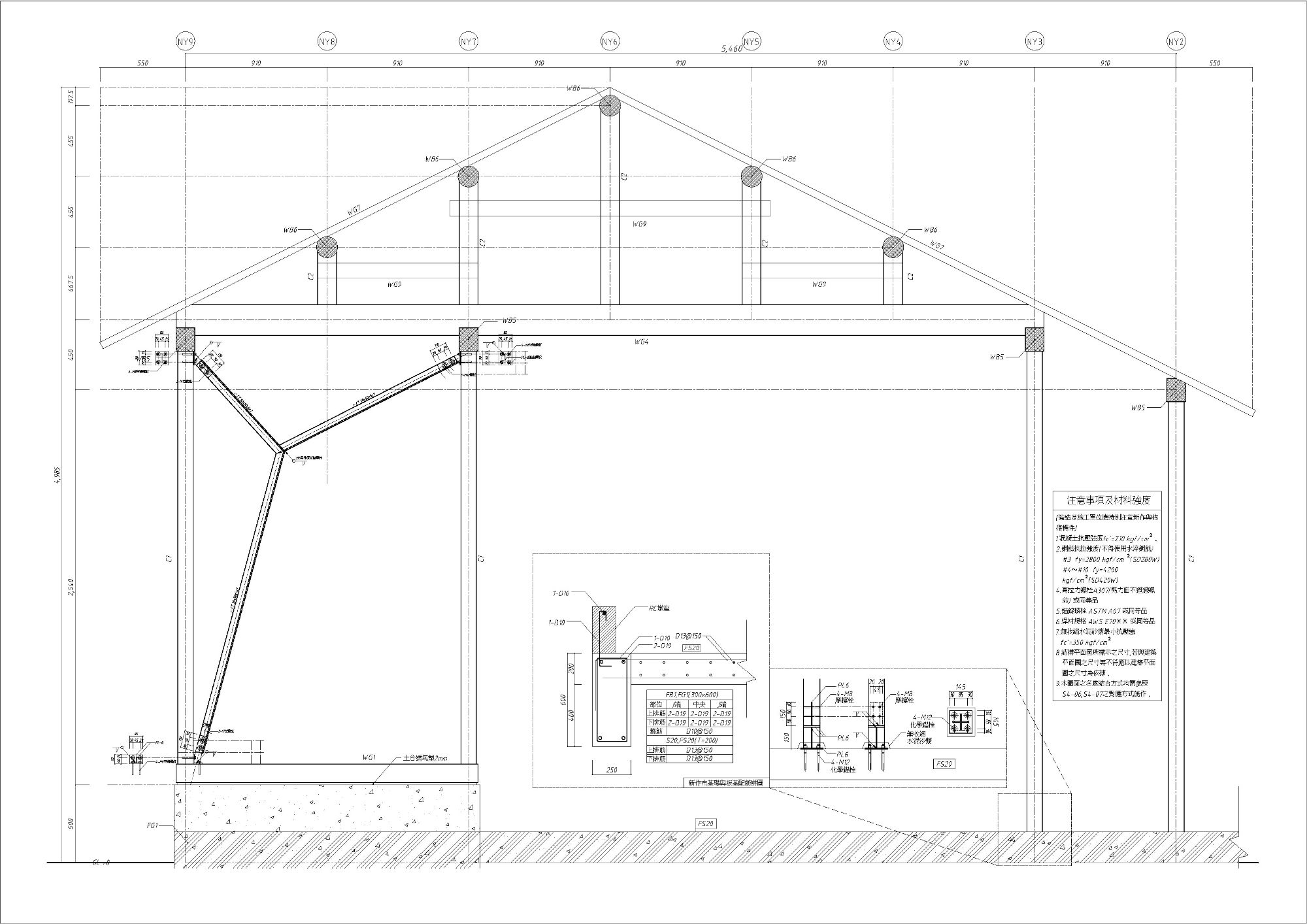

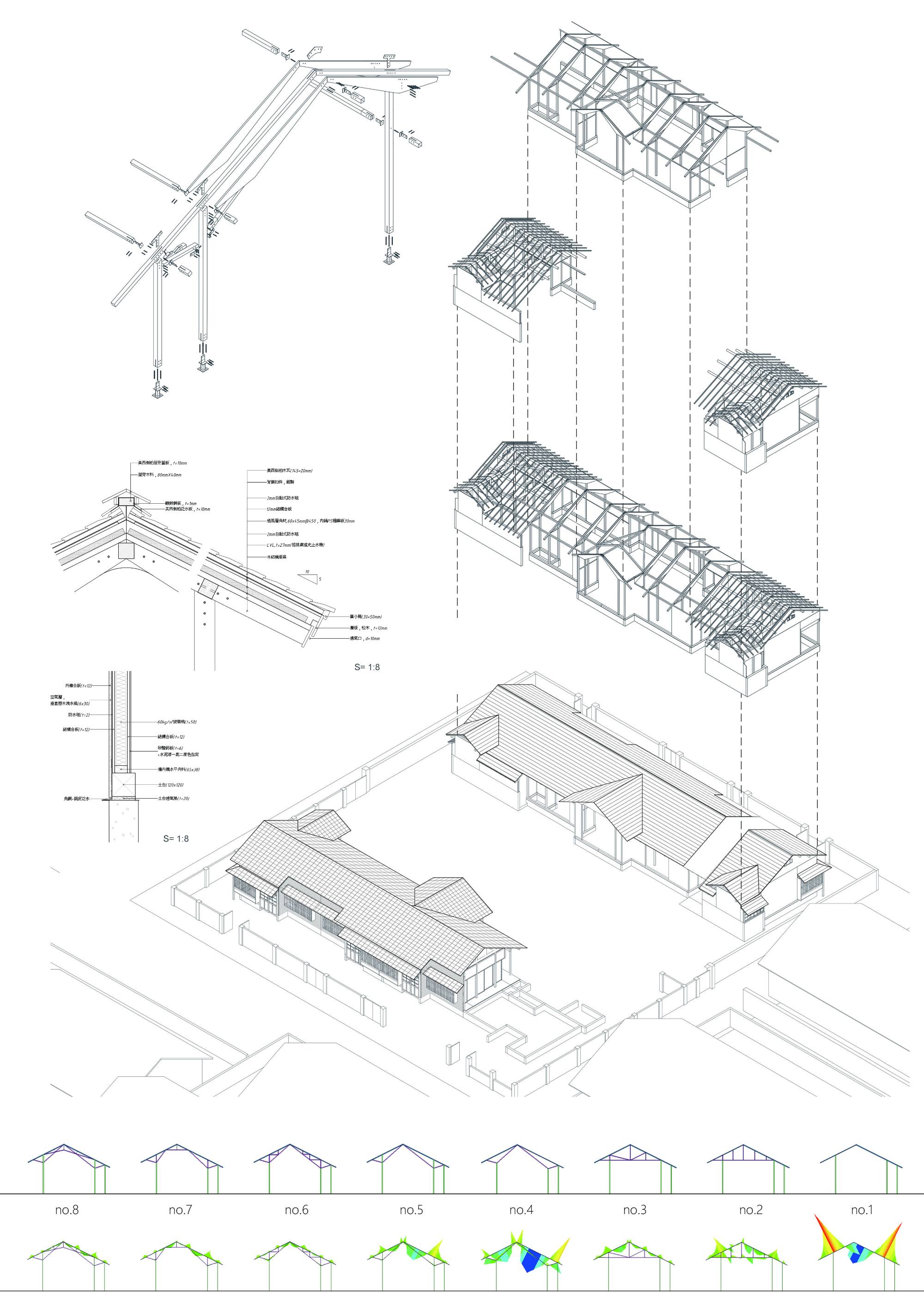

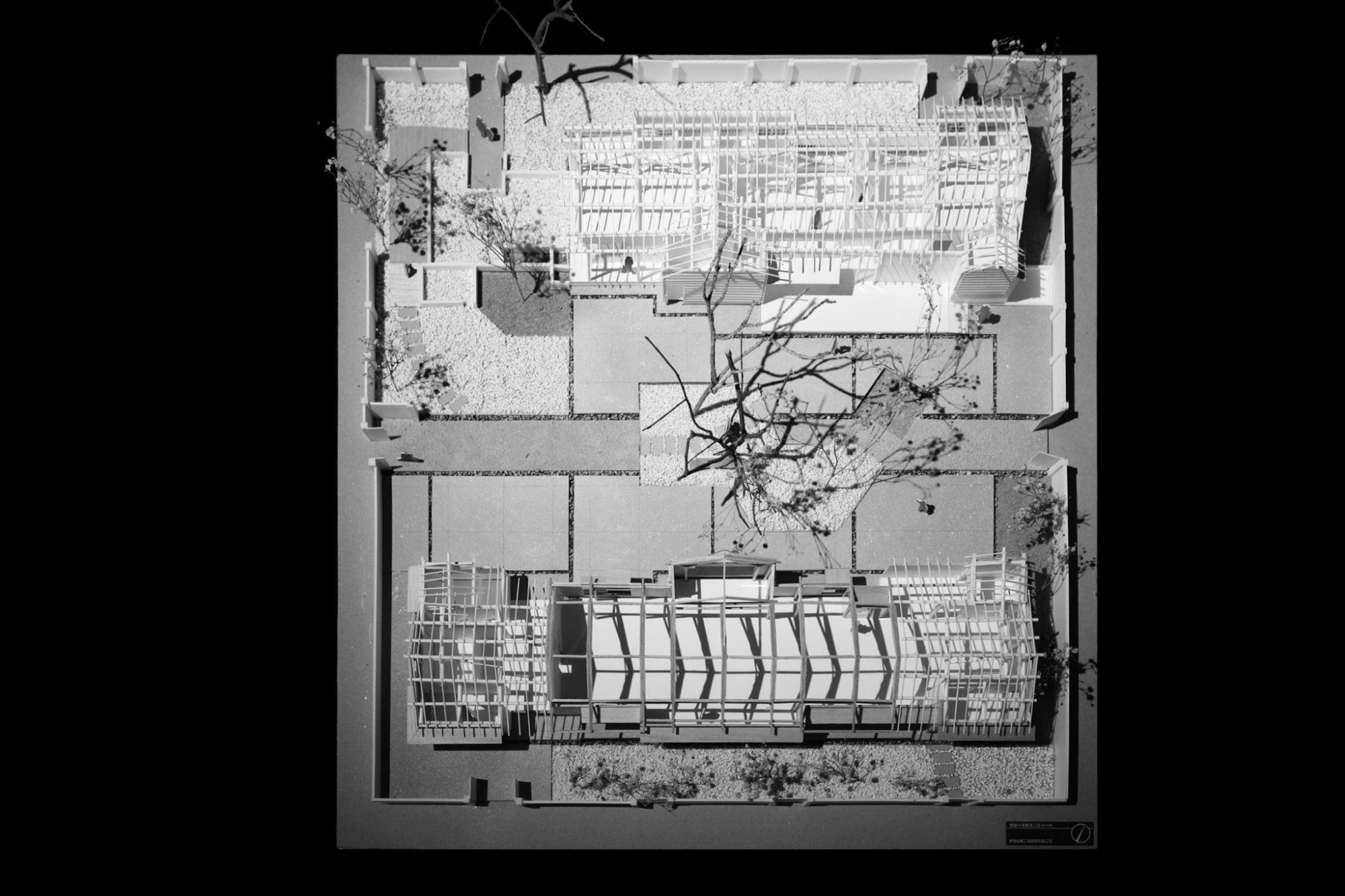

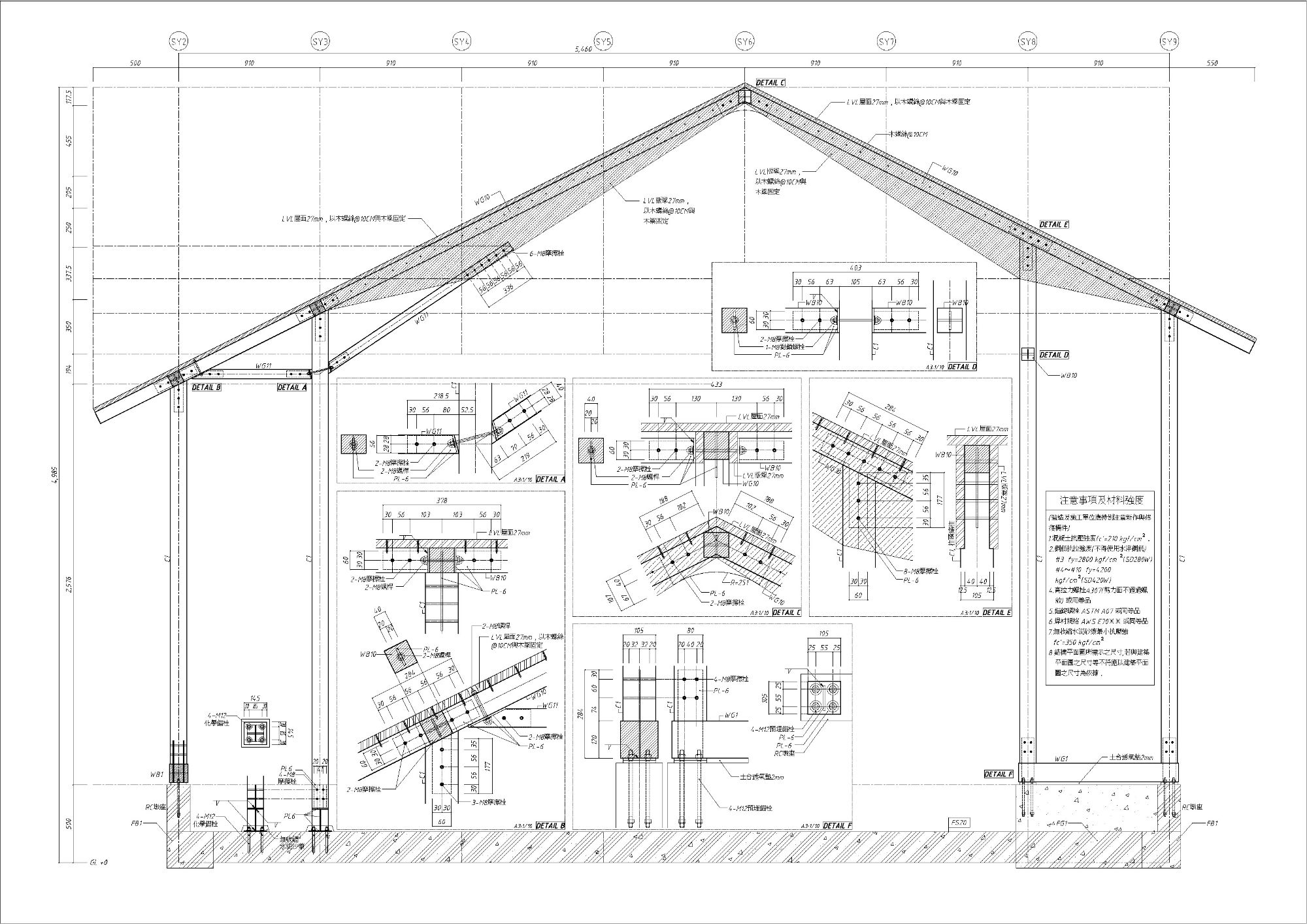

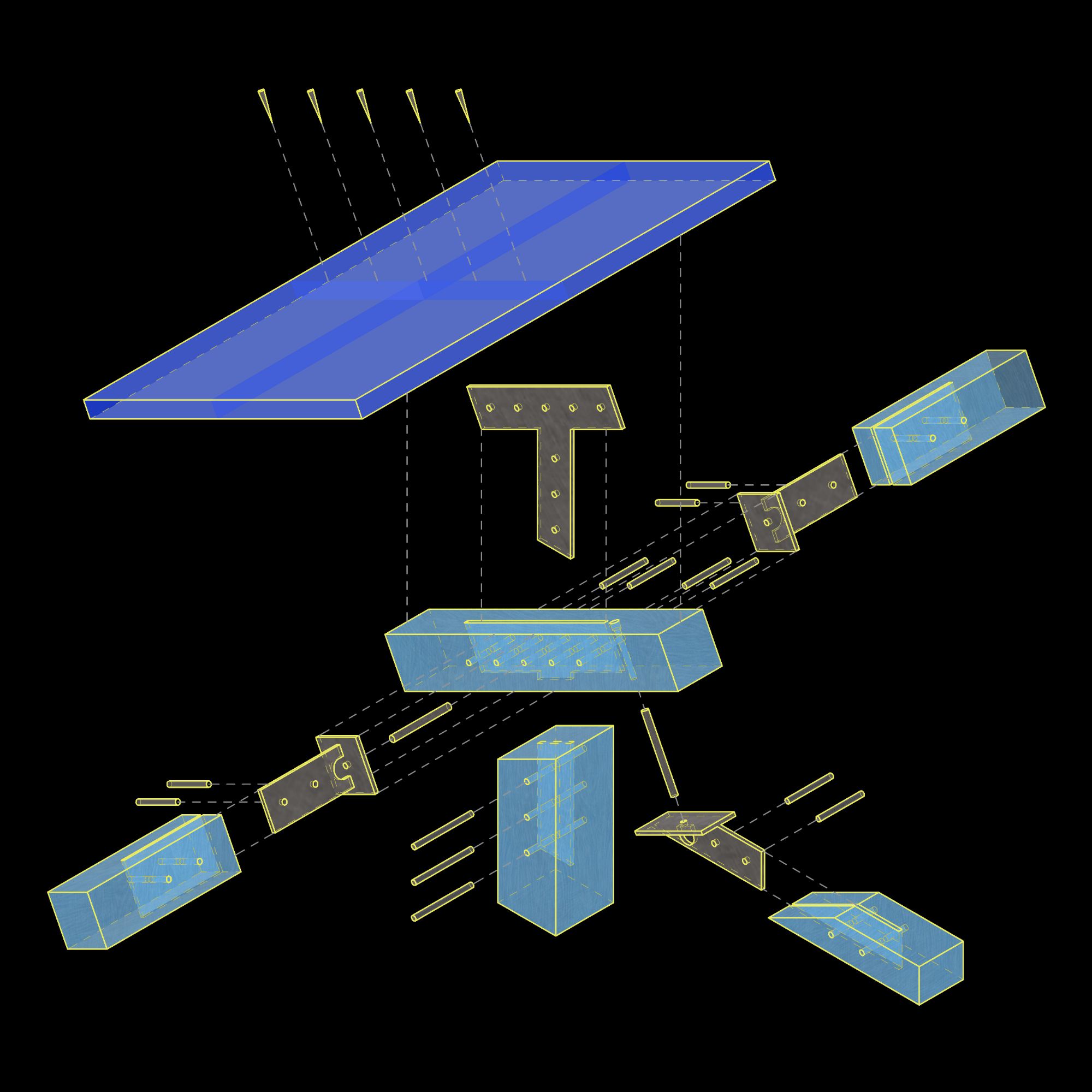

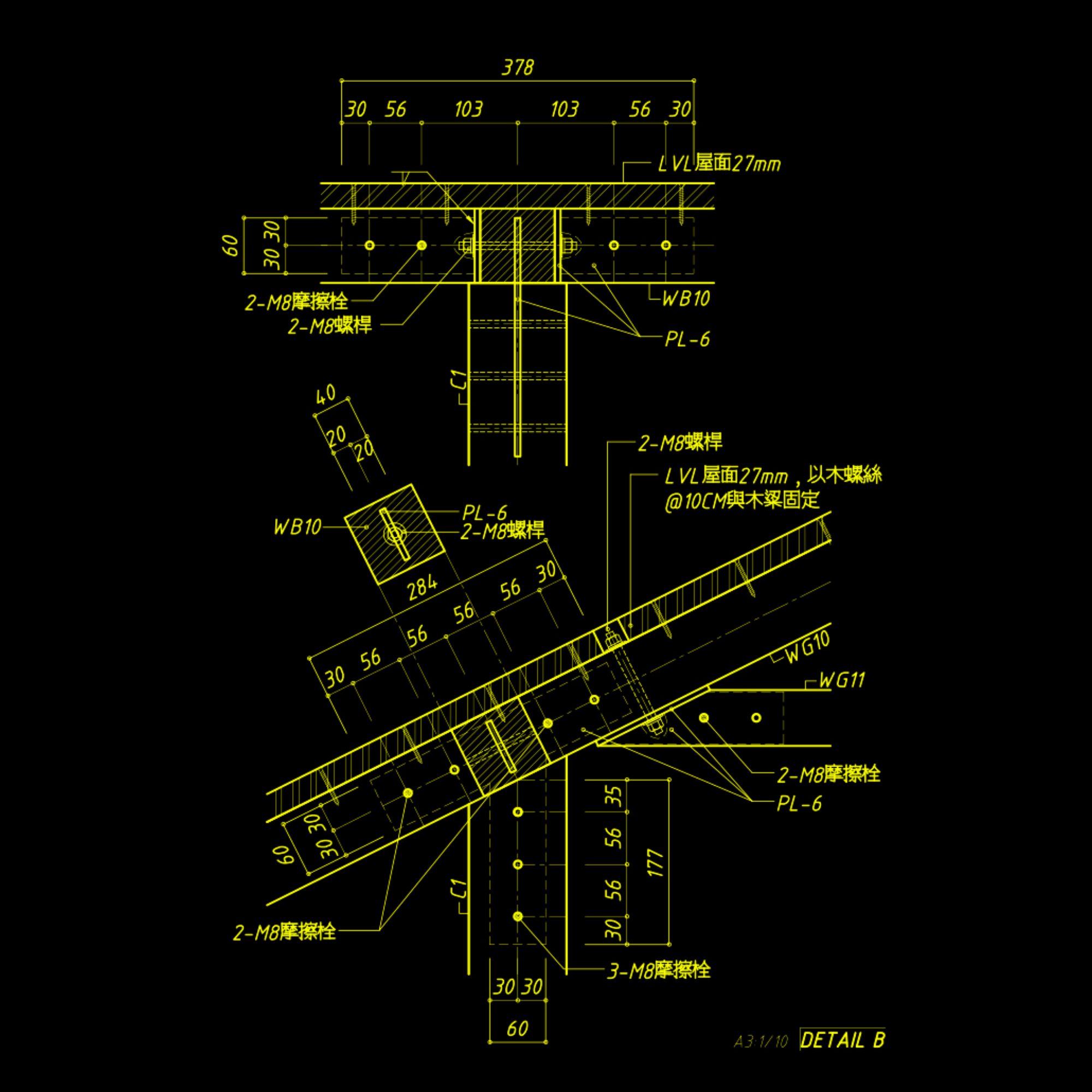

相關圖面

影音介紹:

原型結構工程顧問有限公司嘉義實驗木場
