原型結構工程顧問有限公司萬大電廠辦公大樓

建築類型 / 辦公室
設計時間 / 2021.10-2023.01
施工時間 / 2022.03-2023.11
構造系統 / 鋼筋混凝土基礎+GLT樑柱+CLT屋面
基地位置 / 南投
合作團隊/ 黃明威建築師事務所/擊壤設計+竟展營造有限公司 實式木造有限公司
攝影 / 原間影像工作室
  •




    建築設計

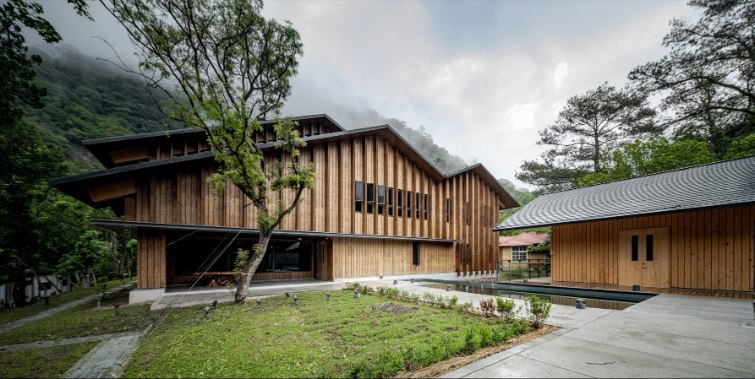

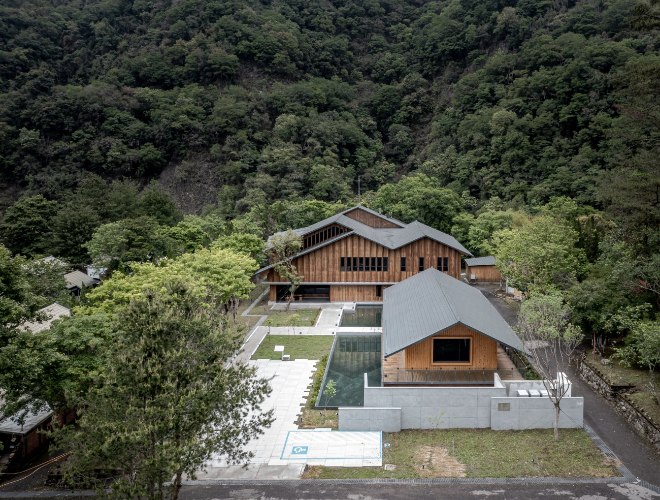

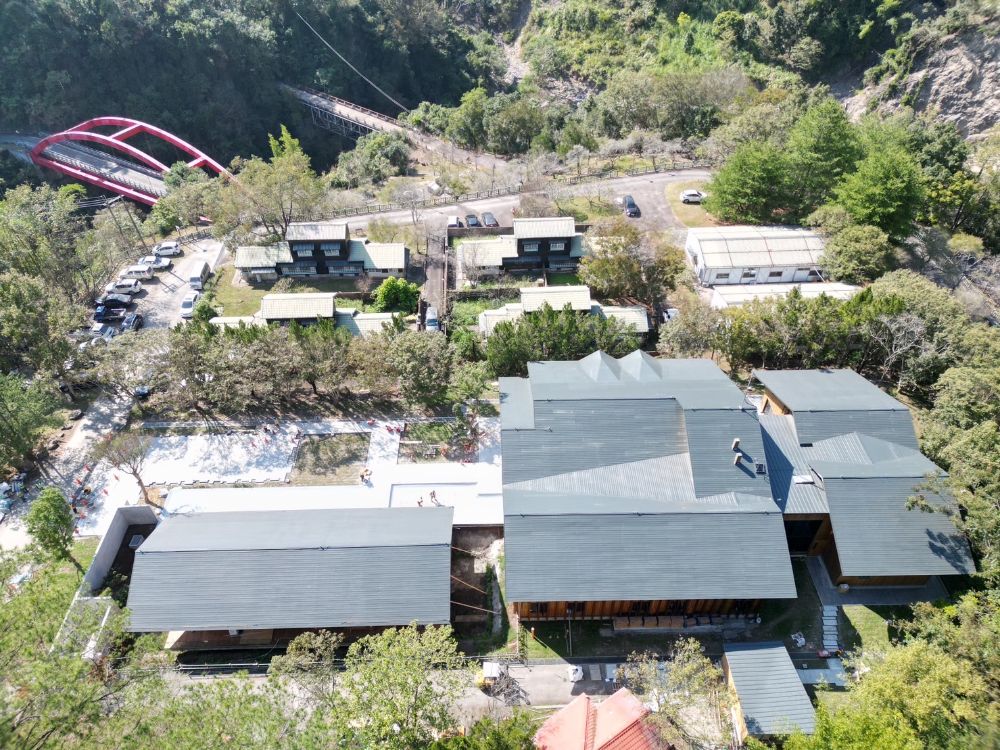

    本案基地位於仁愛鄉霧社溪畔，依山傍水，具有得天獨厚的環境條件。
    因應極端氣候而搬遷之緣故, 本次設計目標將延續    萬大生態電廠初衷，
    通過全棟木構造設計、景觀設施與開放空間計畫及全區動線系統規劃，
    將萬大電廠辦公大樓塑造為山    林永續環境教育園區, 以訴求公眾對大自然的響應及敬畏。






    結構設計

    如何在山林裡打造順應環境的建築?
    建築師設計辦公室以山型的屋頂呼應山稜的斜率，結構設計則思考如何成形。

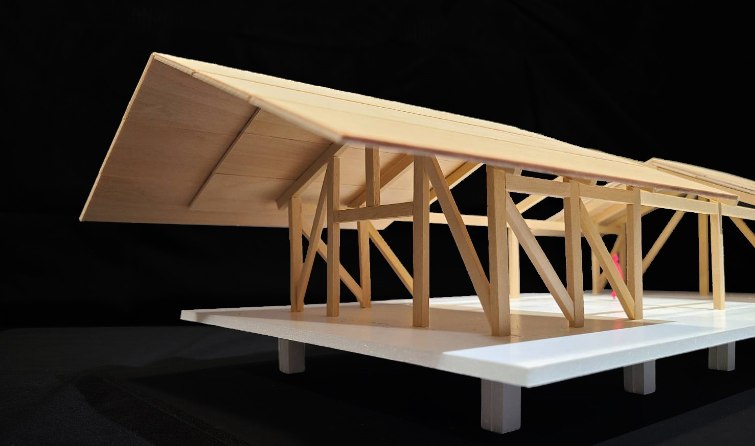

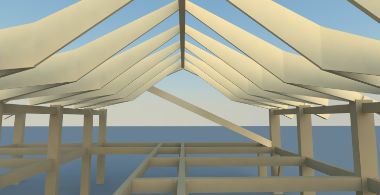

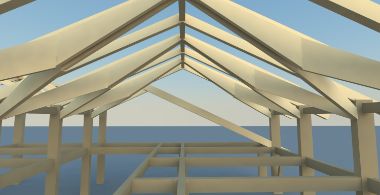

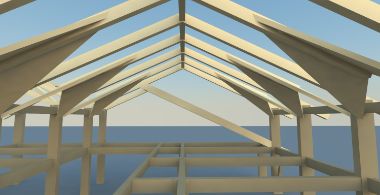

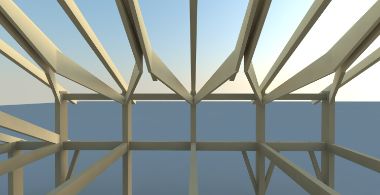

    最初，透過短向山形構架的研究，我們設計斜撐去組成立體桁架，

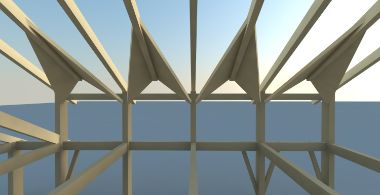

    其中在立體構架中產生的三角形的面，可以選用面內強度較佳的CLT(直交集成板)
    因而產生數種方案，頗有山陵起伏之姿的意象。

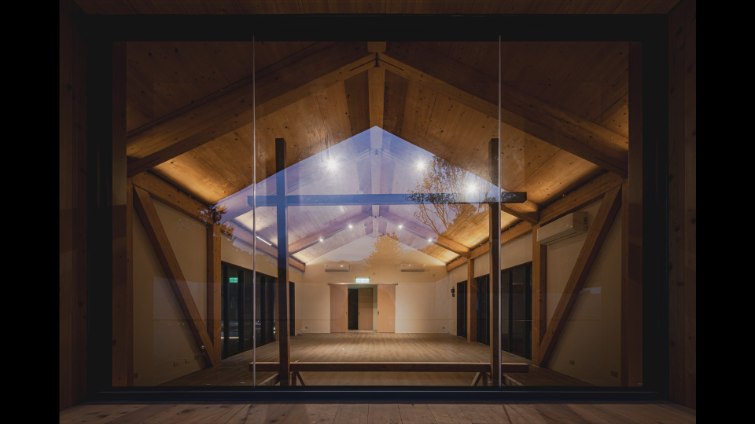

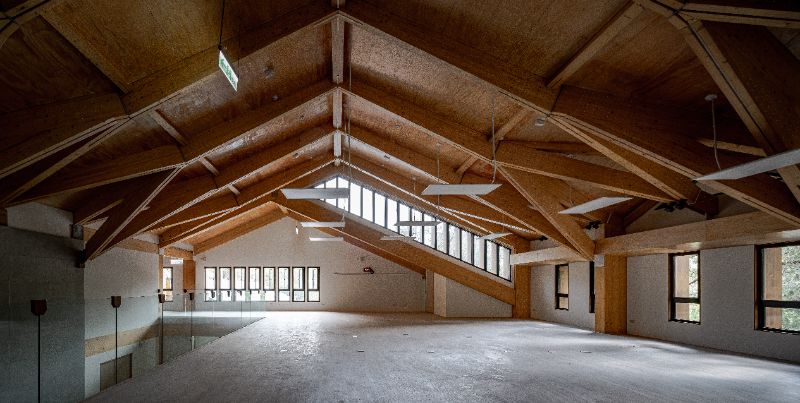

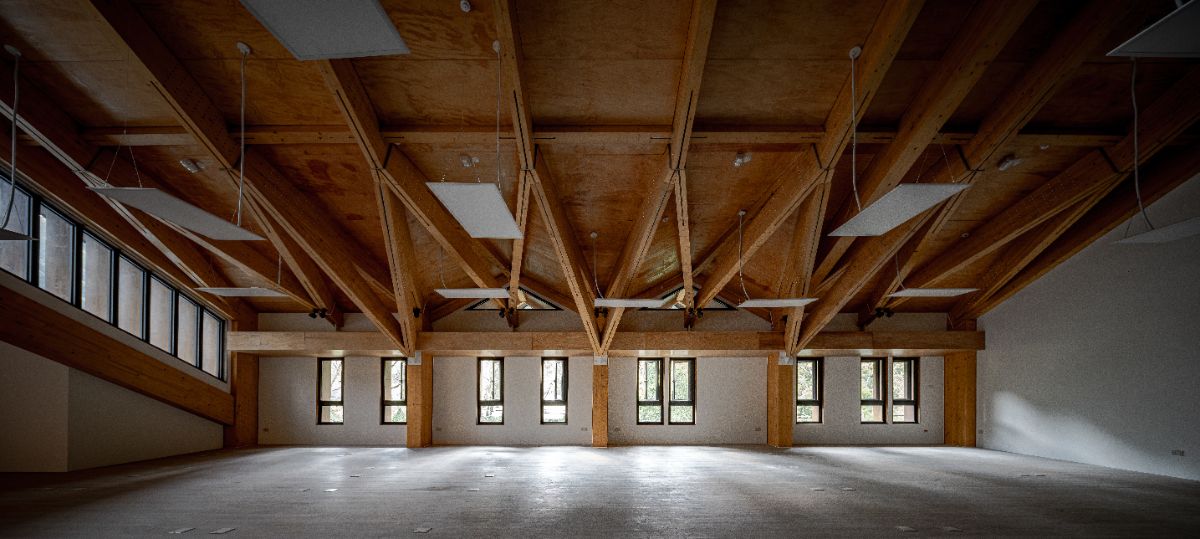

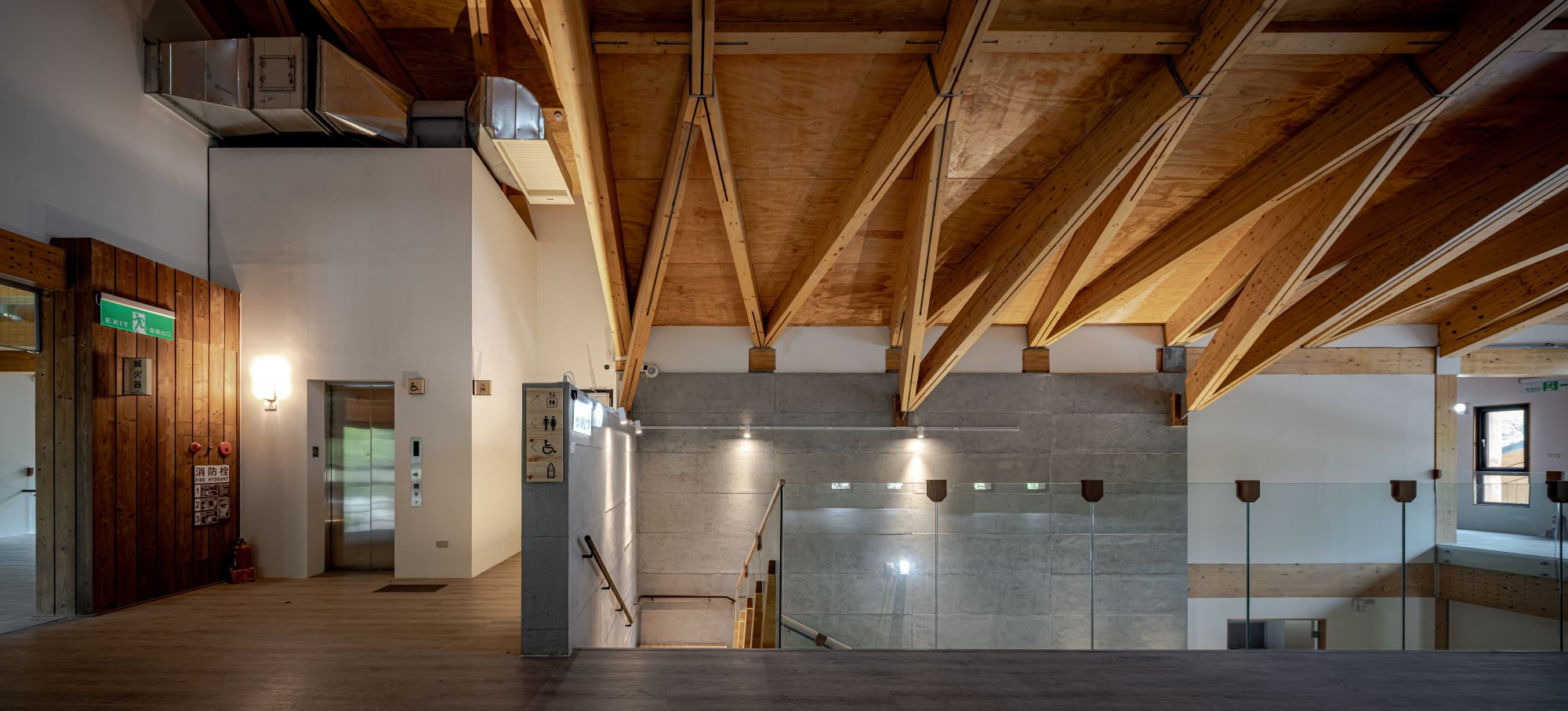

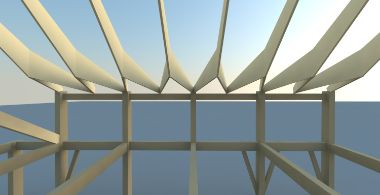

    最終採用的方案，則是以GLT(結構用集成材)梁直接構成整體屋架，

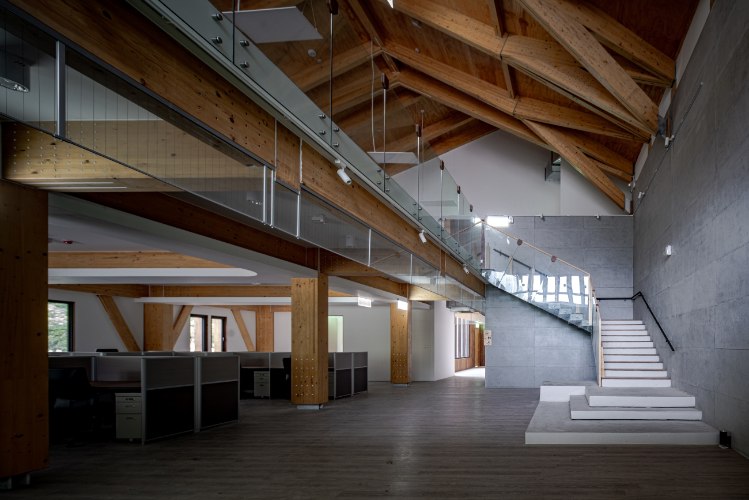

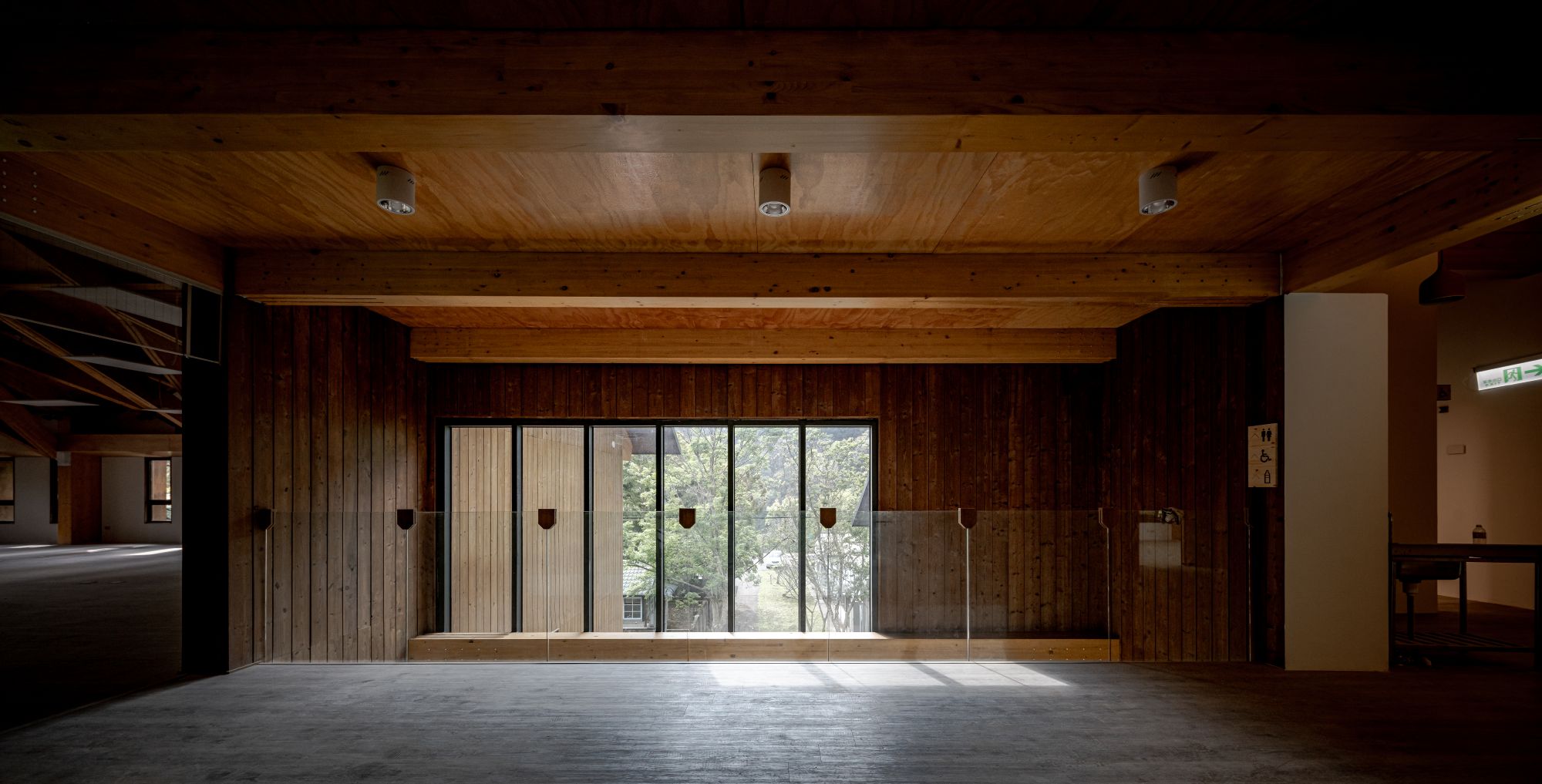

    一方面具有良好的通透性，得以直接透過側窗看見戶外的景色，一方面也減低對內辦公室空間的壓迫感。

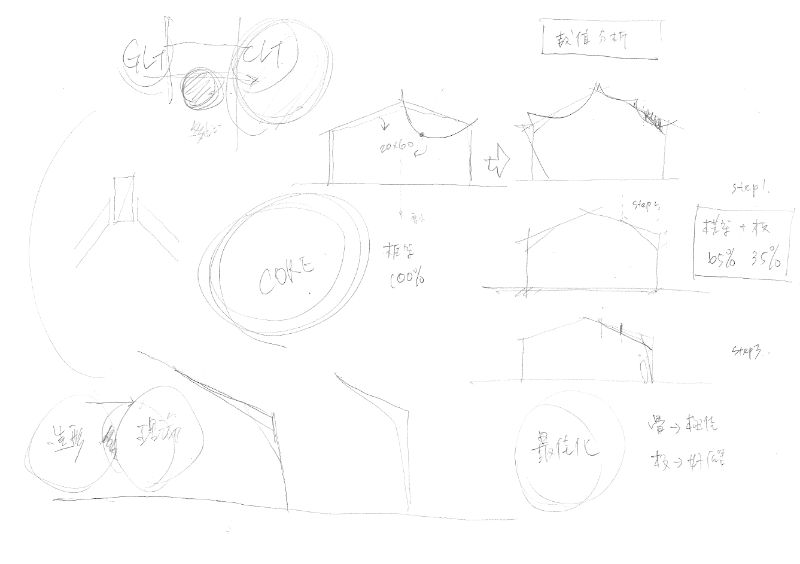

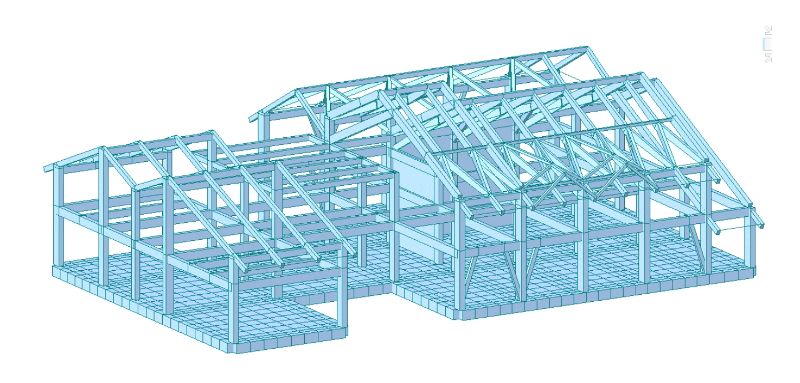

    相關分析說明

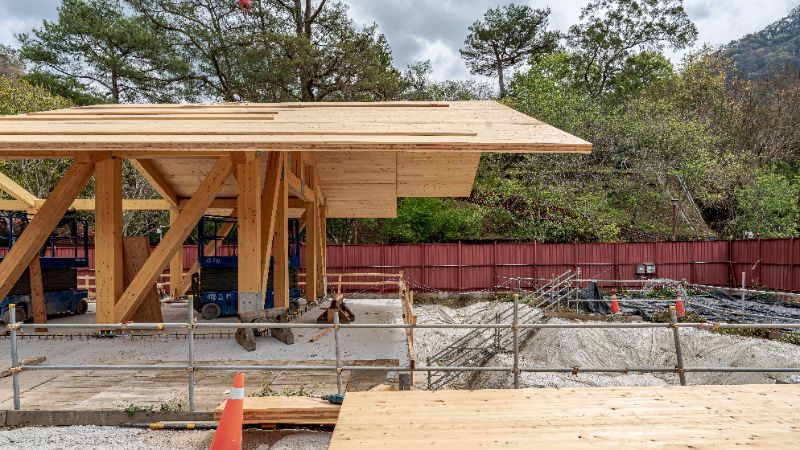

    位於園區入口的會議室棟，設計團隊希望以木構出簷的形式，創造出一個能夠懸出夠遠的空間戲劇效果。
    肩負此一挑戰的木構材料是CLT。最薄能多薄？最遠能多遠？
    經過多個方案來回，最終我們順應懸臂板的形態：
    採用層疊漸縮的CLT方案，固定端(應力最大處)採用兩層CLT，懸出端則用一層。
    同時在固定端也伸出等同於懸臂範圍的長度的板固定於主體結構，
    板與板之間的接合採用經濟且穩固的木結構螺絲，
    創造出端部僅12公分，懸出卻達5公尺的精采出簷。

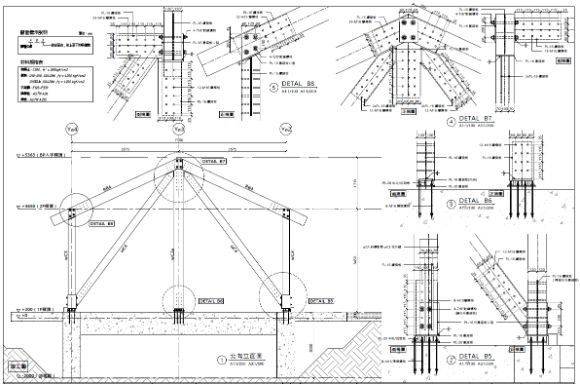

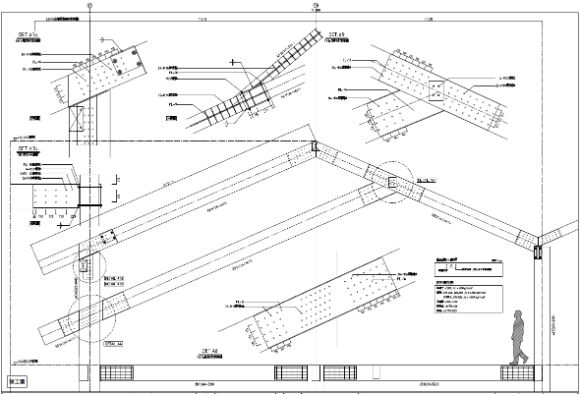

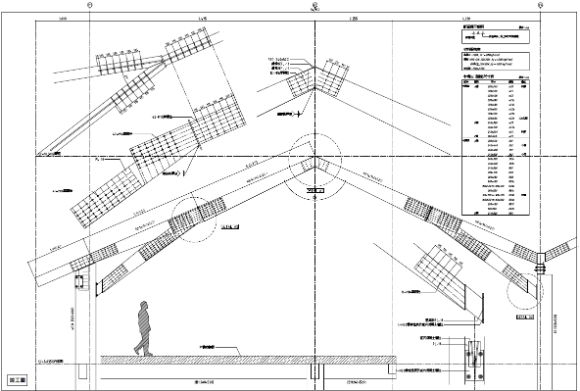

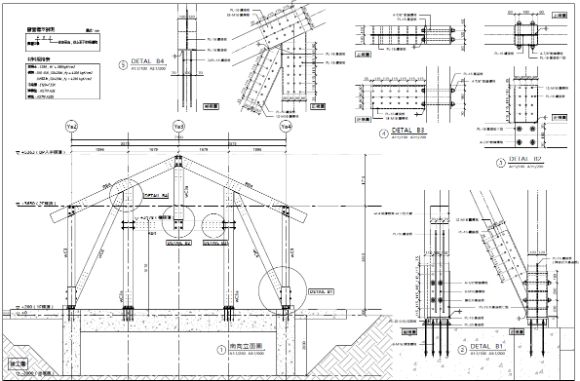

    相關圖面
