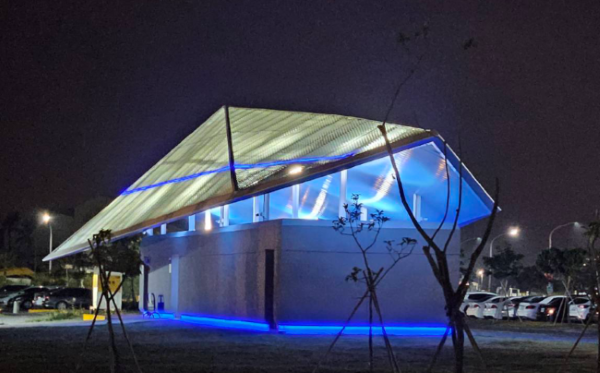

原型結構工程顧問有限公司鹽埔漁港公廁

建築類型 / 公共廁所
設計時間 / 2023.08 - 2023.09
施工時間 / 2024.05 - 2024.08
構造系統 / 鋼結構
基地位置 / 屏東
合作團隊 / 朱志康空間設計規劃、許正龍建築師事務所



  •

    建築設計


    鹽埔漁港客貨運專區建設計畫及其附屬設施興建工程:
    旨在將屏東鹽埔漁港打造成為全國第一座兼顧漁業與觀光的複合式遊憩轉運站。核心內容包含跳港遊憩轉運站、海洋廣場、觀海平台及相關停車場等設施。


    鹽埔漁港景觀公廁為「鹽琉線船運服務中心」計畫的附屬設施之一,由於原先往返台灣及小琉球的運能飽和,因此開闢「鹽琉線」作為第二條主航線。

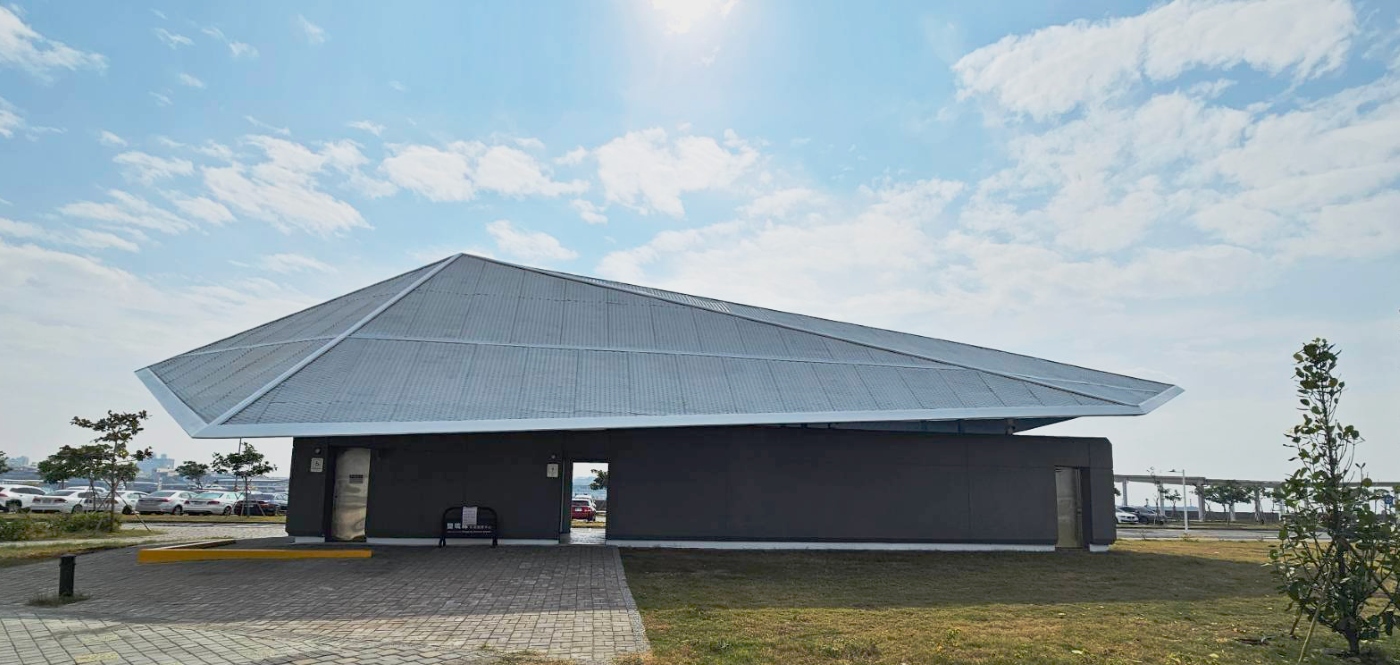

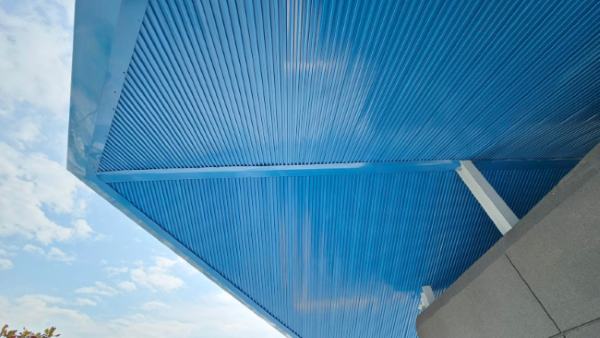

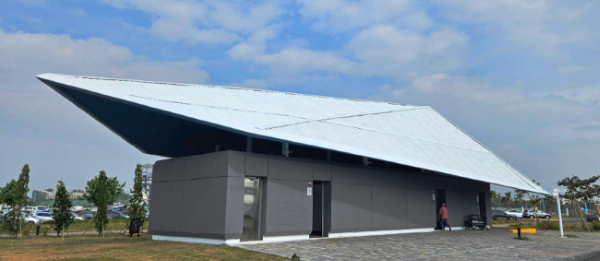

    建築外型配合建築與周邊景觀的切面造型元素,並結合航行意象。內側視角為完整的平面,並融入導視系統的藍色,創造整體一致性。




    結構計畫

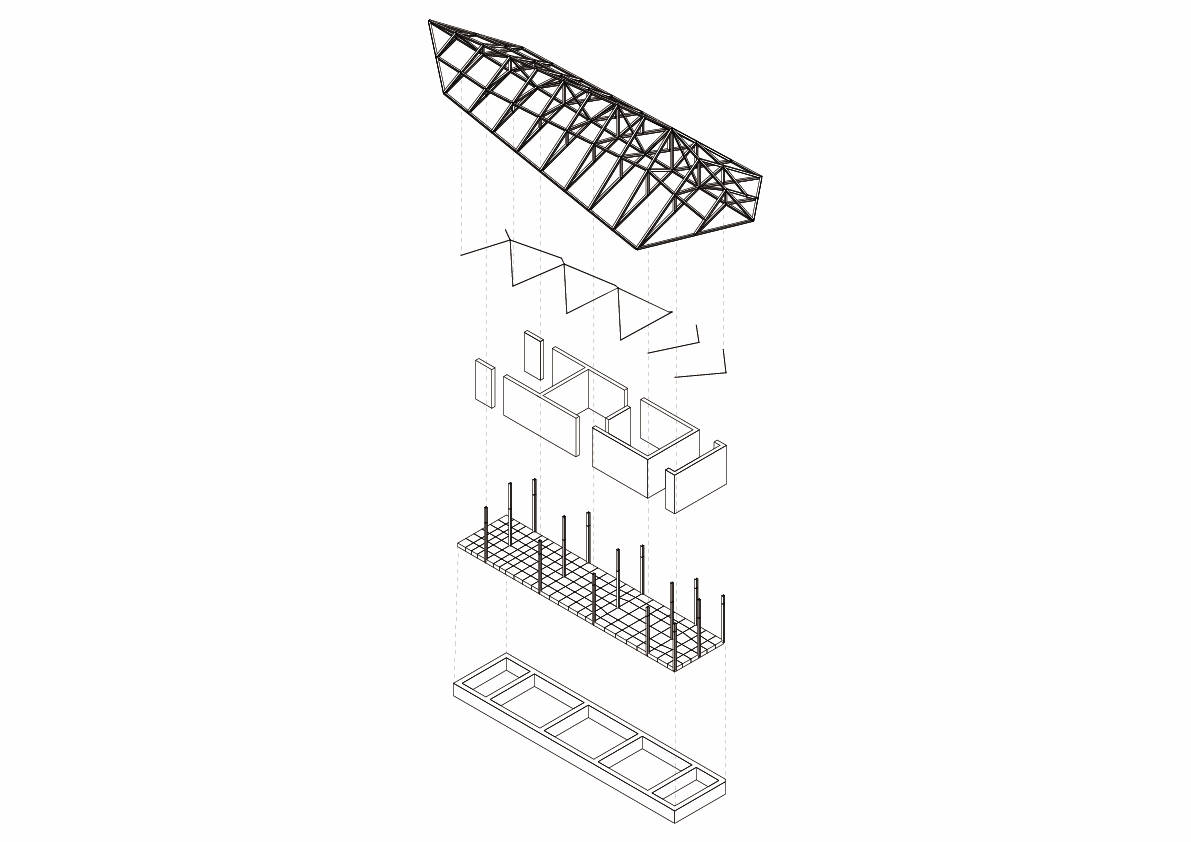

    本案為地上一層RC與鋼結構混構之新建建築物,主要可分為RC板牆結構加鋼桁架屋頂結構,上部屋架之長向兩端分別有7.5公尺及5公尺的懸挑。
    結構設計策略於長向配置三道主梁,並沿龍骨全長配置斜撐以達成兩端懸挑;短向為山形構架,對應柱軸線的山形構架皆落三根柱,並於屋面配置抗風拉桿加強屋面穩定性。

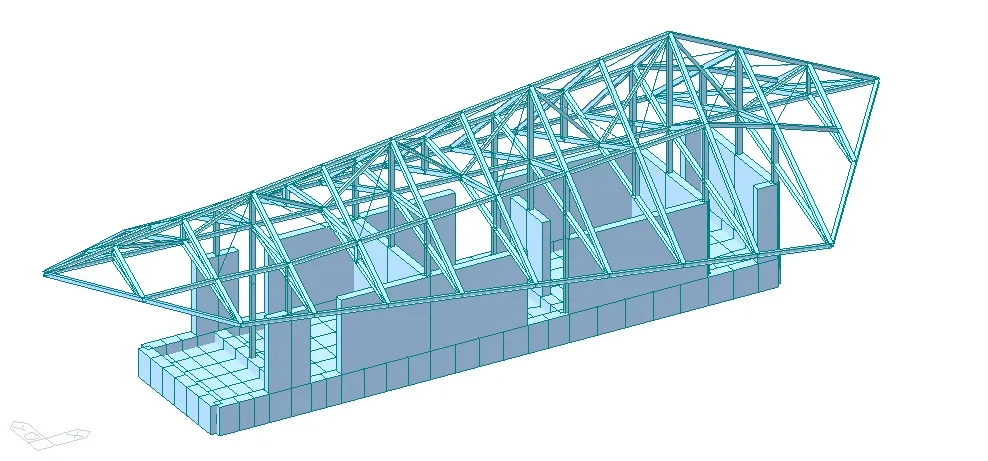

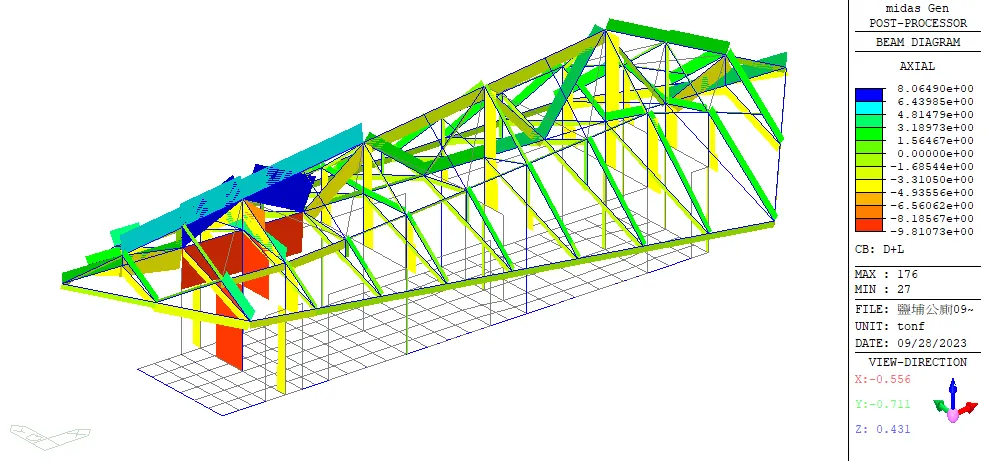

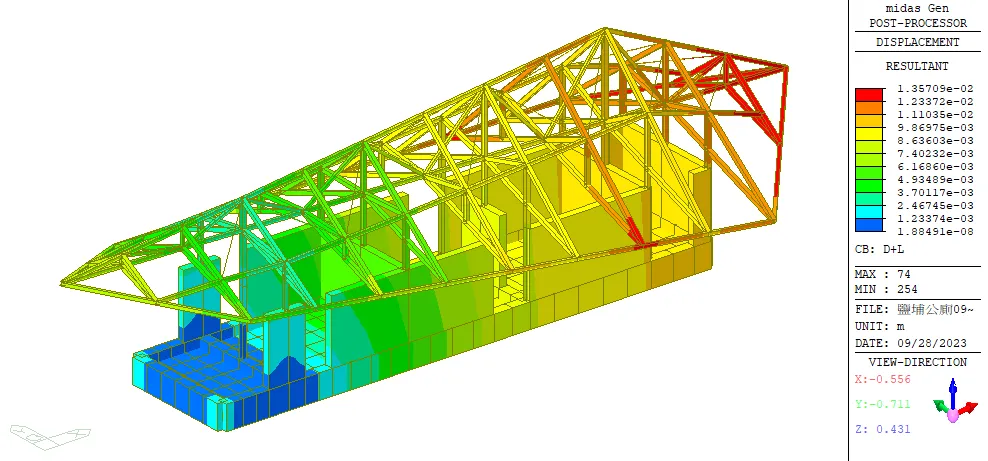

    上圖:結構系統模型 / 左下圖:垂直載重力學分析圖 / 右下圖:變形分析圖

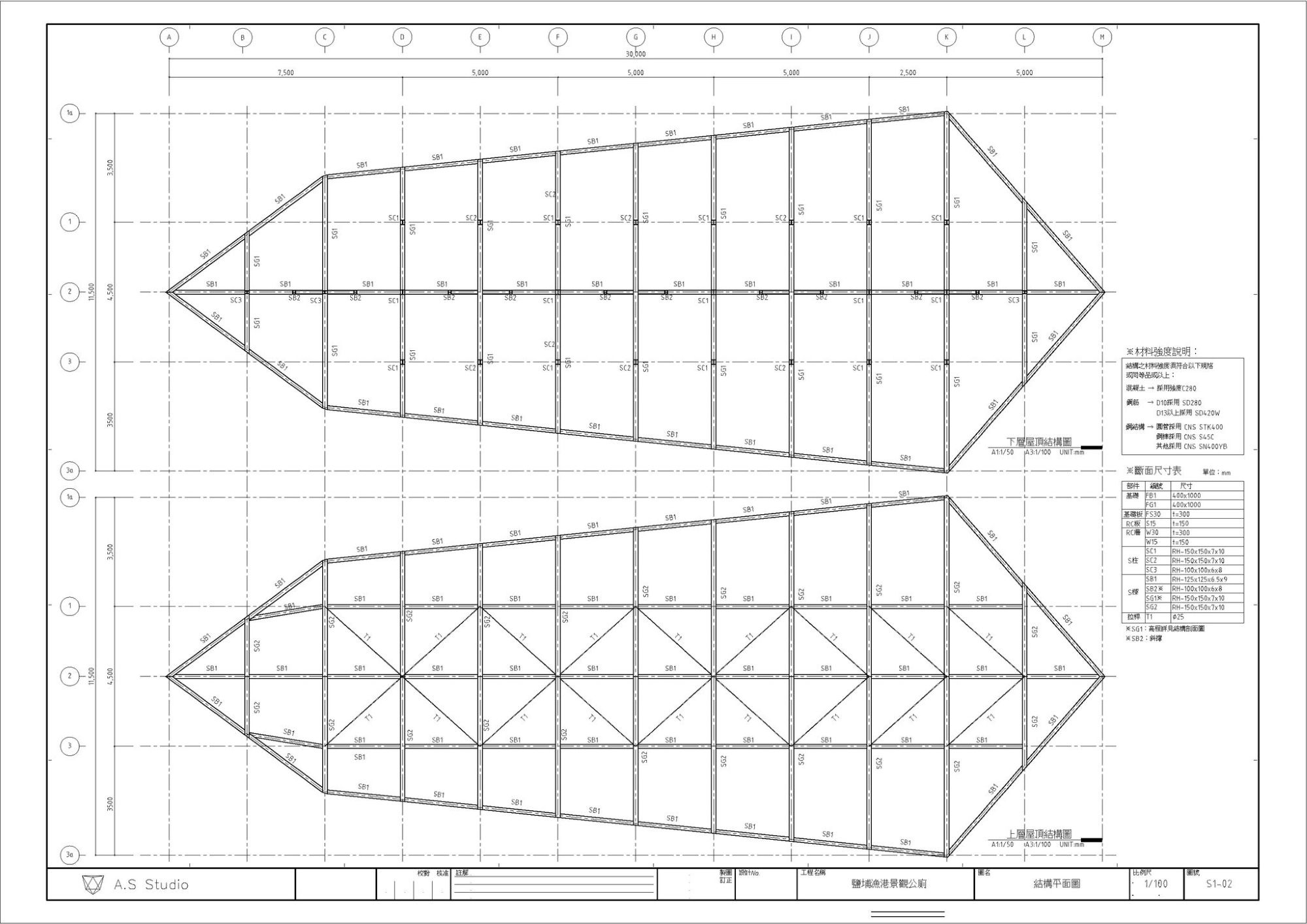

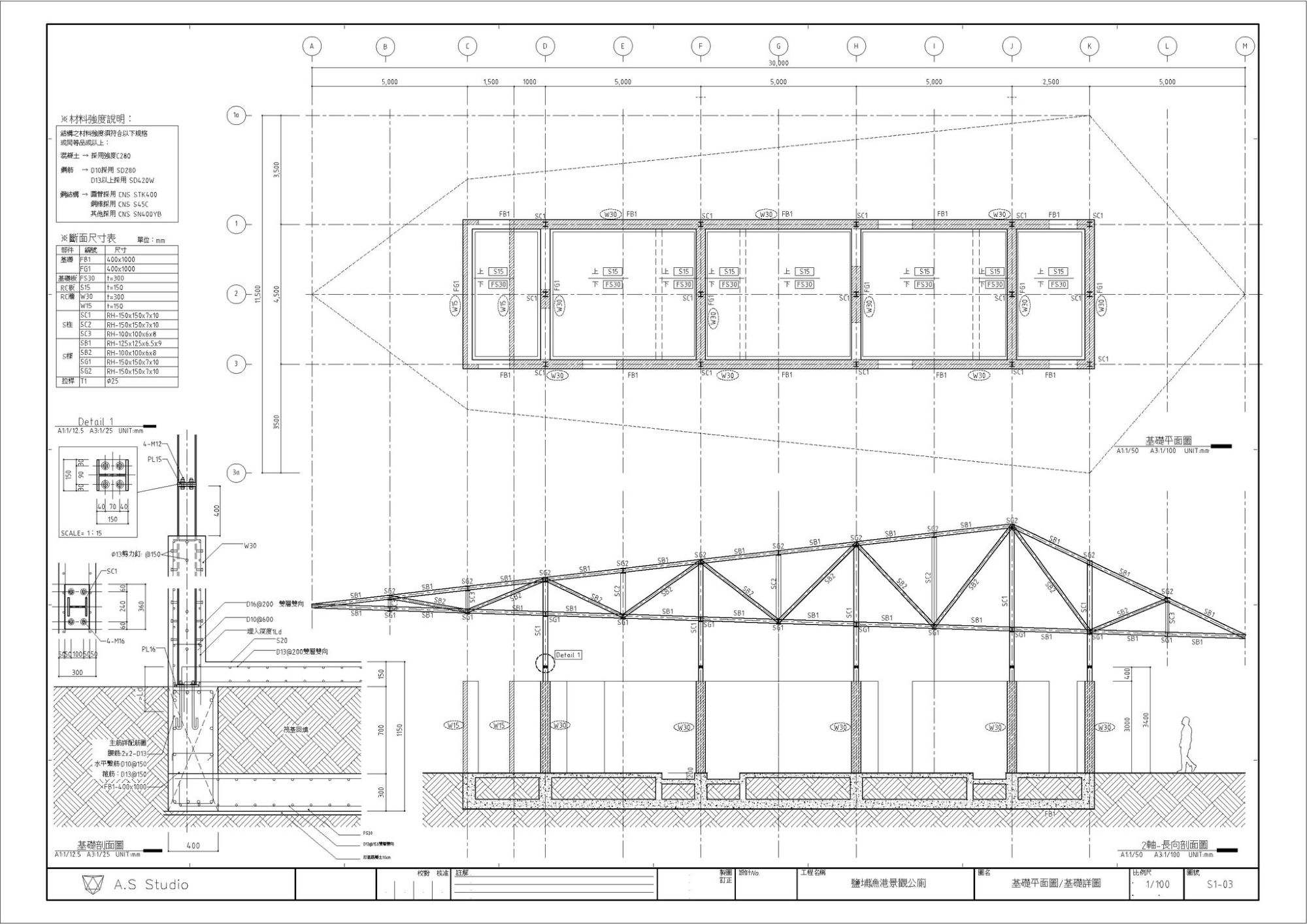

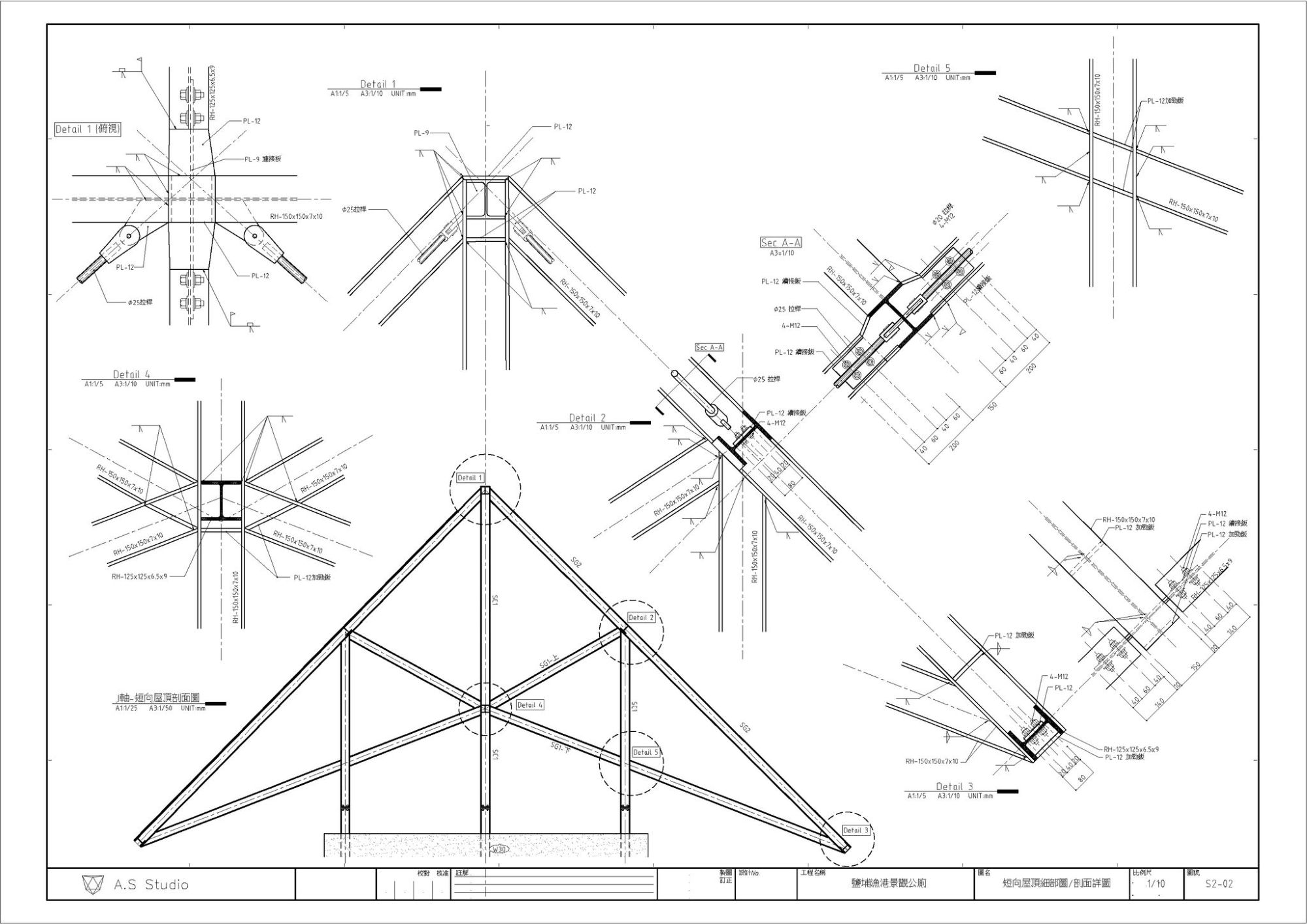

    相關圖面
