原型結構工程顧問有限公司石壁竹創森二期－竹虹

建築類型 / 棚架
設計時間 / 2023.08 - 2023.10
施工時間 / 2024.05 - 2024.12
構造系統 / 竹構造 + 鋼構造
基地位置 / 雲林
合作團隊 / 初樸建築師事務所
施工單位 / 北鄉營造、上元鋼鐵有限公司、仲夏夜竹藝工坊、佳埼鋼品有限公司、展藝工程行
攝影 / 初樸建築師事務所

結構計畫

本案為棚架，初期以竹構達文西拱為命題開始發展，採框架系統之鋼竹混構造。主柱以四根小圓管鋼柱組合而成，底部固定於混凝土基礎上，頂部分散以支撐屋頂。

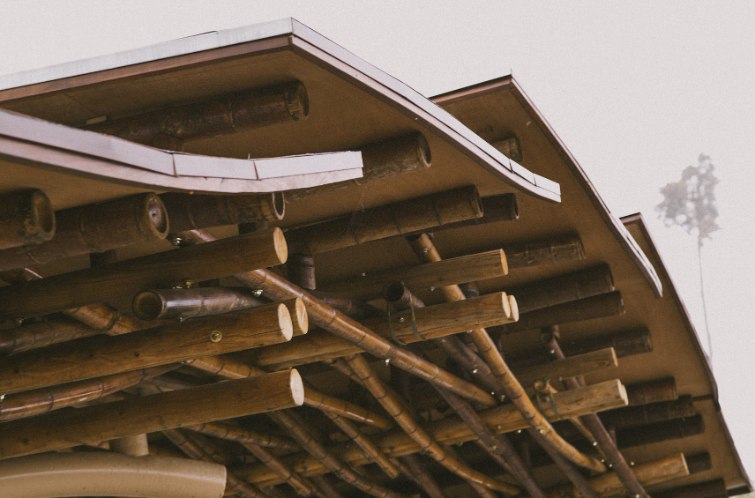

屋頂主結構以孟宗竹與木樑排列，以虹橋的概念，縱橫交叉，將屋頂負重均勻的向下傳遞。分析上以考量靜載重及風力為主。

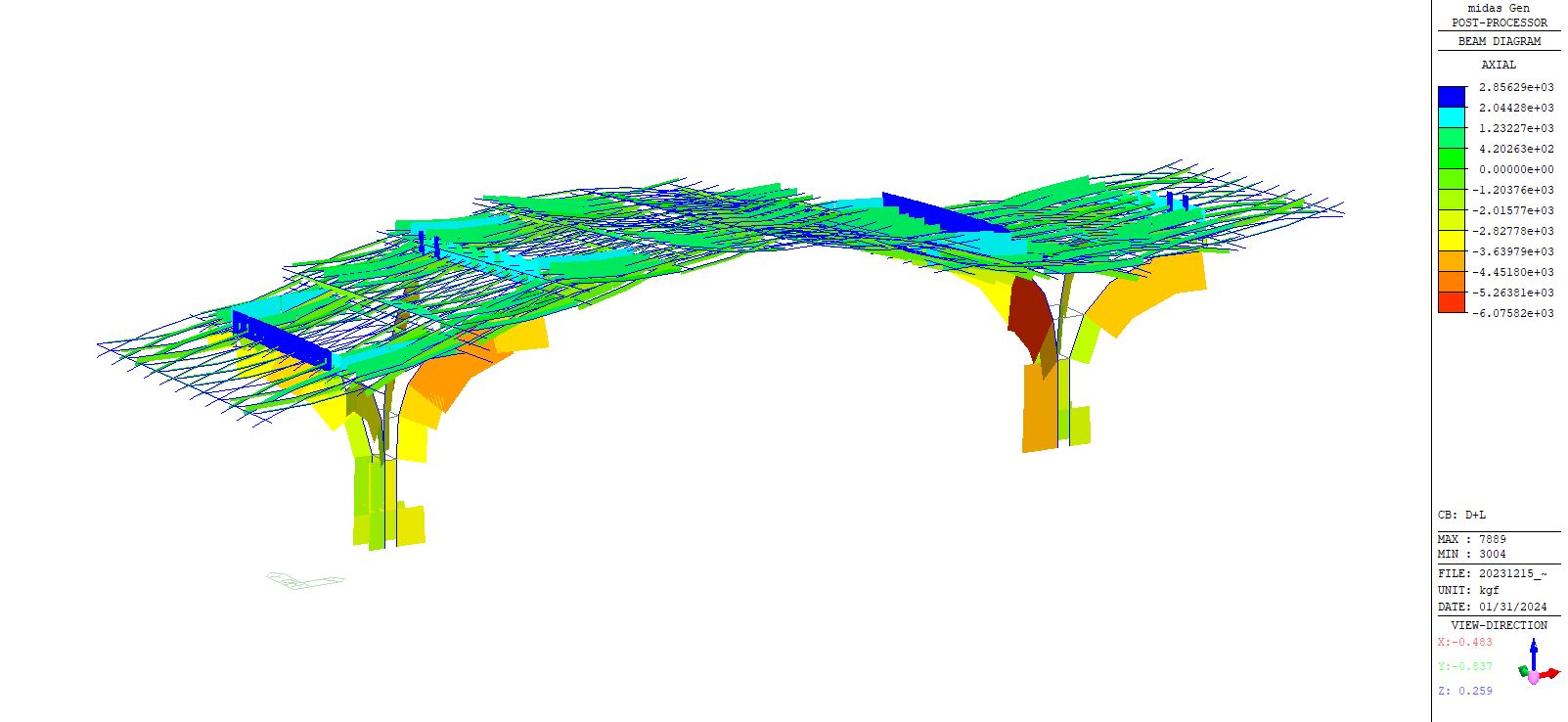

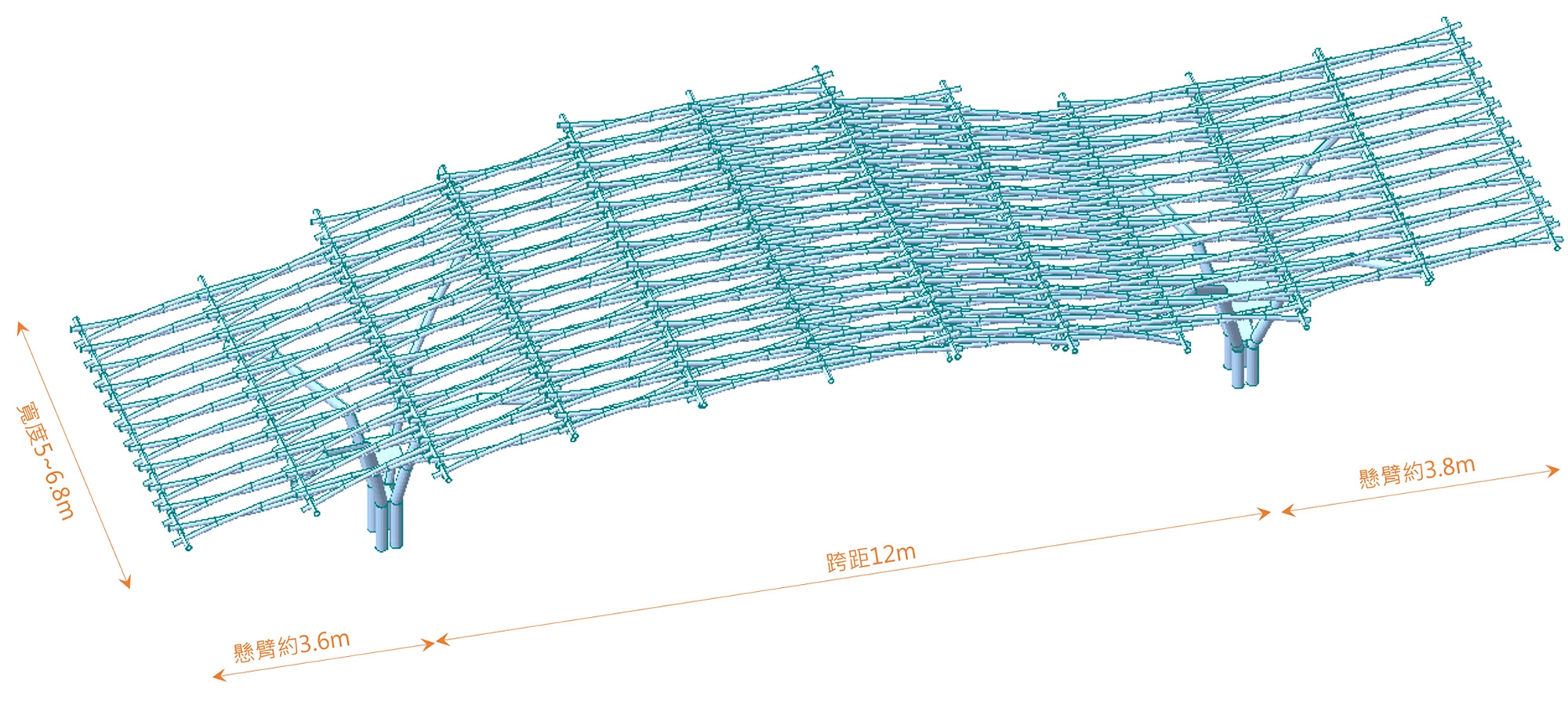

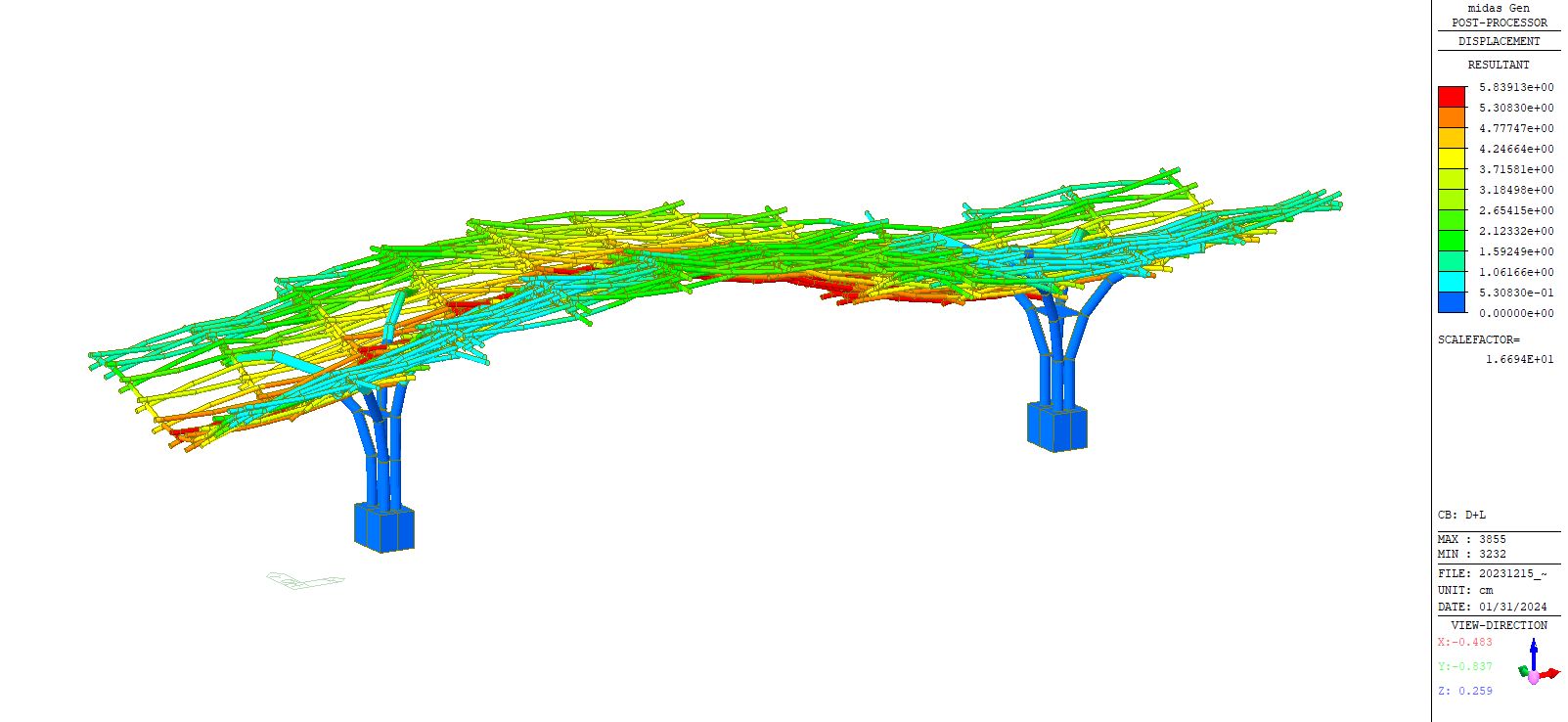

上圖：結構系統模型 / 左下圖：垂直載重力學分析 / 右下圖：變形分析圖

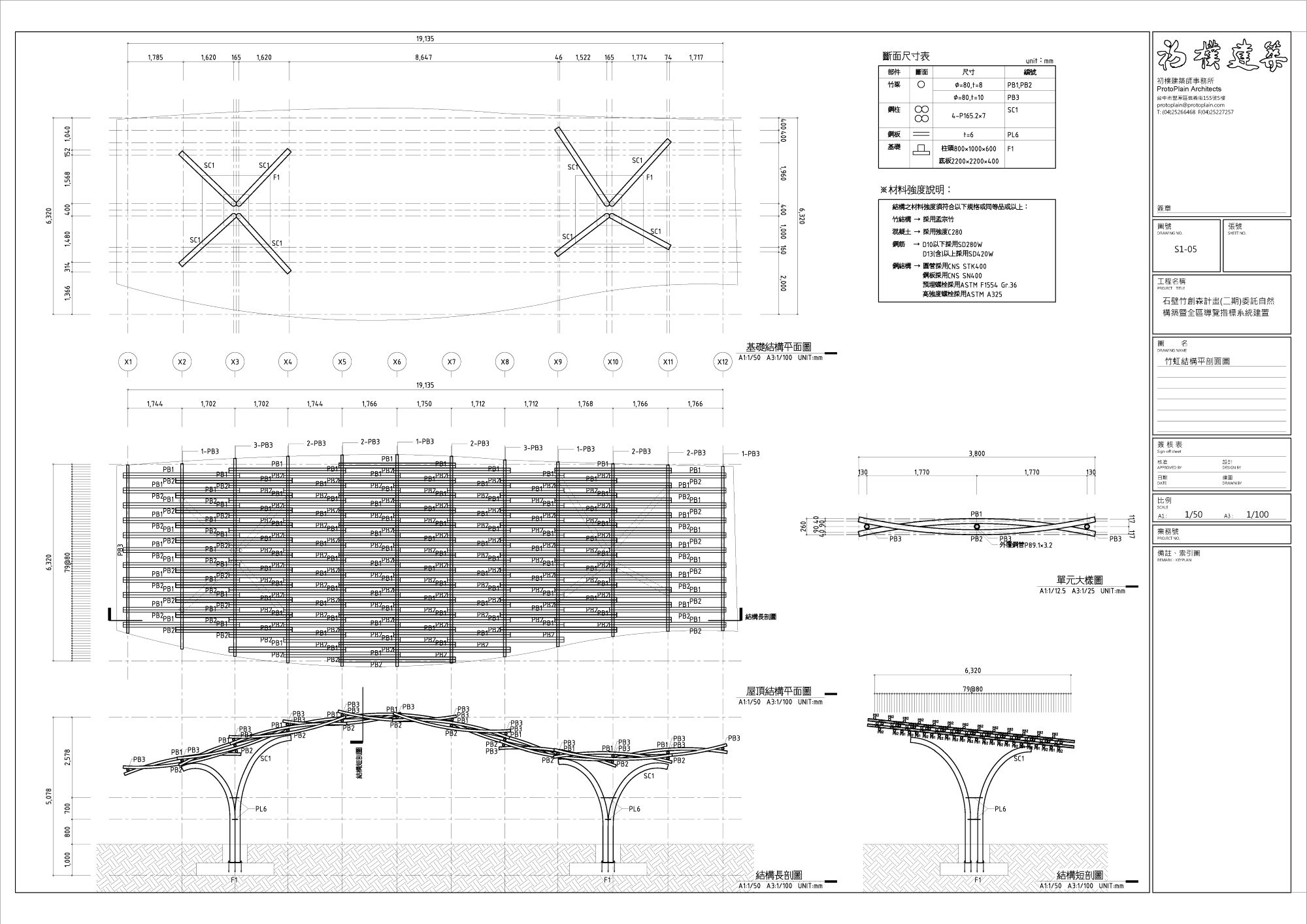

相關圖面
