原型結構工程顧問有限公司【旭日東昇】顏水龍壁畫檢測及結構補強

建築類型 / 展覽
施工時間 / 2024.03
構造系統 / 鋼構造
基地位置 / 台中
策展單位 / 國立臺灣美術館
運輸單位 / 陸海股份有限公司

計畫緣起

「顏水龍馬賽克鑲嵌壁畫旭日東昇作品」屬「松陽投資事業股份有限公司」，因辦理「顏水龍120年特展」展覽之需求，擬借用顏水龍「旭日東昇」馬賽克作品乙件進行展覽。因本壁畫已於臺北市南港區南深路70巷放置數年，故須辦理旭日東昇顏水龍壁畫檢測及結構補強，以利評估吊運及原結構之安全係數，方能將作品運離現場。

結構設計

「顏水龍馬賽克鑲嵌壁畫旭日東昇作品」屬「松陽投資事業股份有限公司」，於國立臺灣美術館「顏水龍 120 年特展」進行展覽，於展覽結束後歸還回南港區南深路 70 巷。結構補強考慮三種不同狀態(直立狀態、翻轉狀態及水平狀態)下的強度及剛度需求，(1)自國美館吊裝上板車，以鋼索固定在鋼樑上吊裝為直立狀態；(2)歸運路途的上坡路段需水平運輸，因此需要翻轉壁畫，考量翻轉時 0
度、45 度、90 度各階段的翻轉狀態；(3)翻轉水平後，若臨時需水平吊掛調整放置位置，則使用水平狀態的吊掛點，屬於備用吊掛考慮，實際吊掛時未使用到。

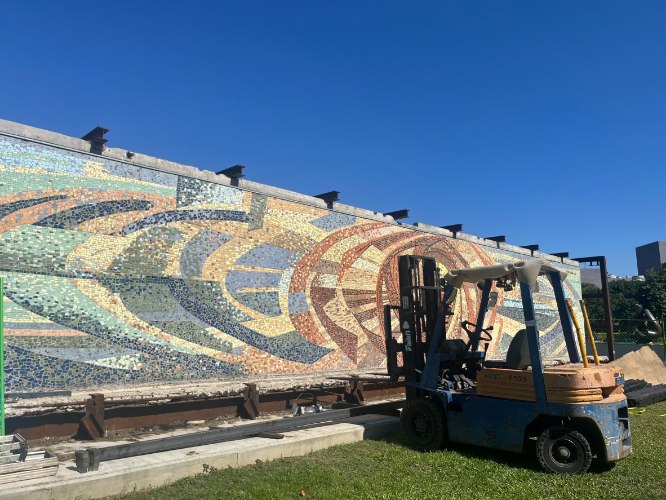

壁畫翻轉吊裝工程

結構補強設計中，外部採用完整的鋼框架以控制壁畫整體的變形不大於10mm，確保其鋼性及穩定性。內部在考量各個支撐下，控制變形在 1mm 以內，以避免混凝土產生裂縫，並在兩側分別做不同的保護與支撐。壁畫側以木板及泡棉進行緩衝與保護，有效降低外力對壁畫的直接影響，並透過槽鋼將木板固定，進一步提升穩定性及保護效果。在背面側，採用型鋼立柱直接緊貼於混凝土表面，以提供足夠的支撐力，並使用方管作為主支撐結構，確保框架系統在水平放置時的整體承載能力。同時，在中段位置增設槽鋼作為輔助支撐，槽鋼與混凝土版側以鋼板貼合，有效分散局部應力，避免貫穿性破壞的發生，提升補強結構的安全性。

補強新建支撐架結構分析

經鋼結構材料強度檢測結果，其降伏強度雖達316N/mm2，但極限強度僅介於
400~510N/mm2區間，推估原材料強度應同等於CNS2473 G3039之SS400材料。
再查既有鋼材表面並未予以塗裝保護，已有部分鏽蝕情形，酌以規範強度之六成作為結構強度估計值。

上圖 / 結構系統模型
左下圖 / 吊掛期間，壁畫最大變位值為1.60mm | 右下圖 / 補強後，於壁畫載重下鋼框架估計最大變位值為0.58mm，小於壁畫變位1.6mm

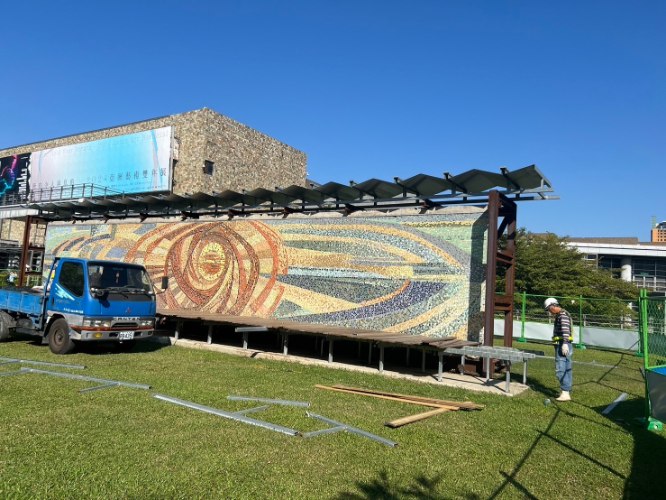

吊掛及載運

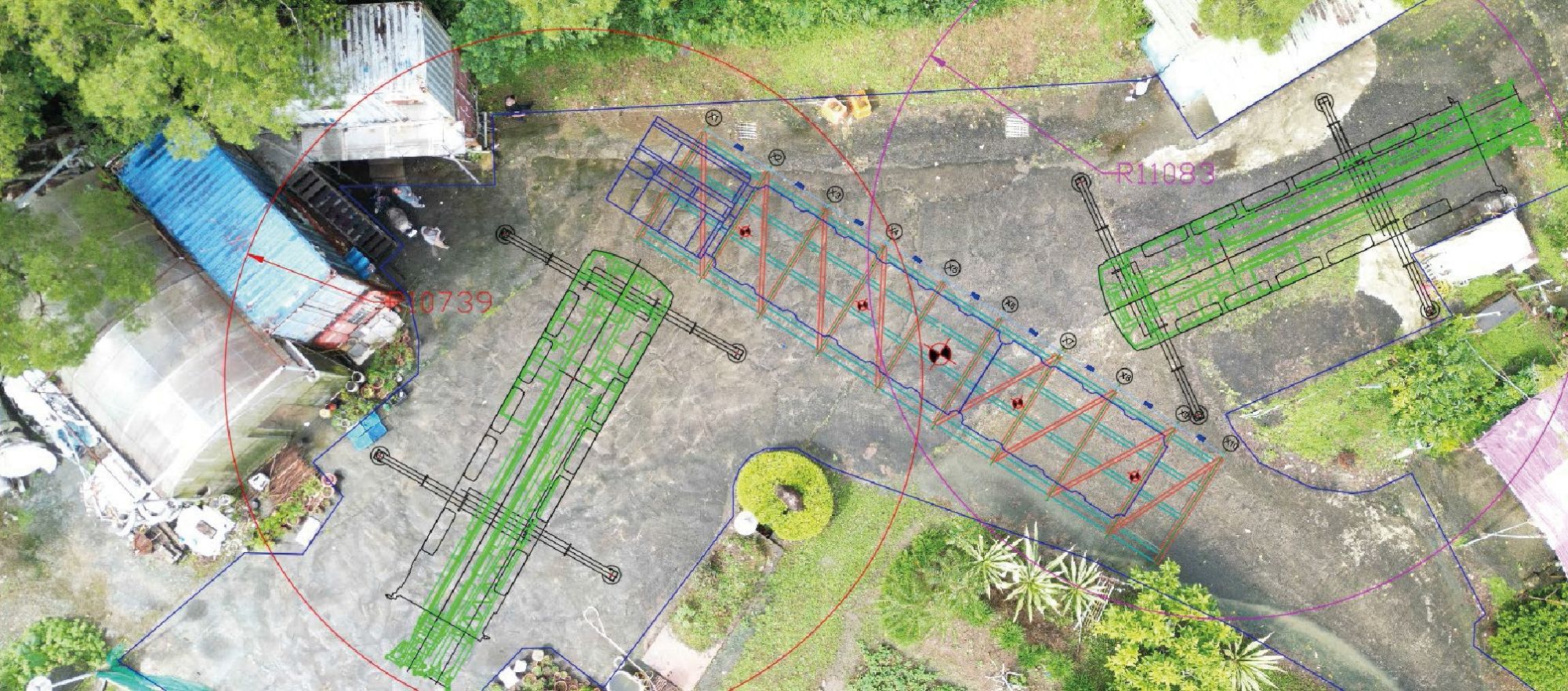

裝載圖

相關圖面
