原型結構as studio-臺灣船環境公共藝術計畫

原型結構工程顧問有限公司臺灣船環境公共藝術計畫

建築類型　公共藝術
構造類別　鋼構造
基地位置　台南市安平區
建物用途　公共藝術
建物規模　地上1層
業　　主　台南市政府文化局
建築設計　打開聯合文化創意有限公司
結構設計　原型結構
施工單位　打開聯合文化創意有限公司
施工時間　2017年
照片提供　原型結構
結構系統　斜交框架系統

主結構　　木柱：120x120 mm E105-F300膠合集成材
　　　　　一般梁：130x240 mm E105-F300膠合集成材
　　　　　中庭格子梁：80x400 mm E105-F300膠合集成材
　　　　　輔助拉桿：D16鋼棒
　
　
　

建築設計

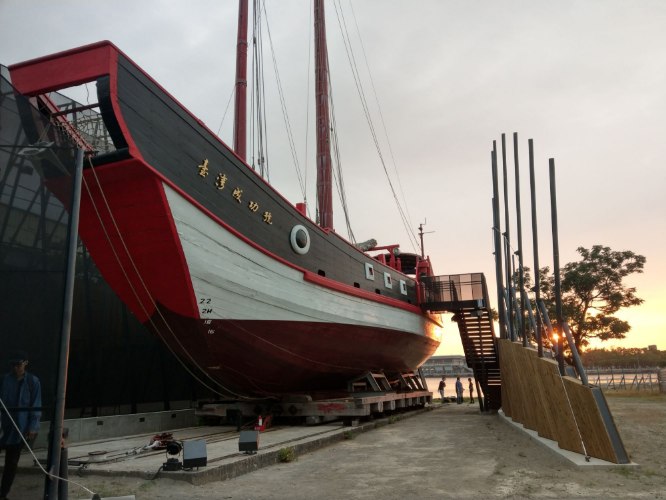

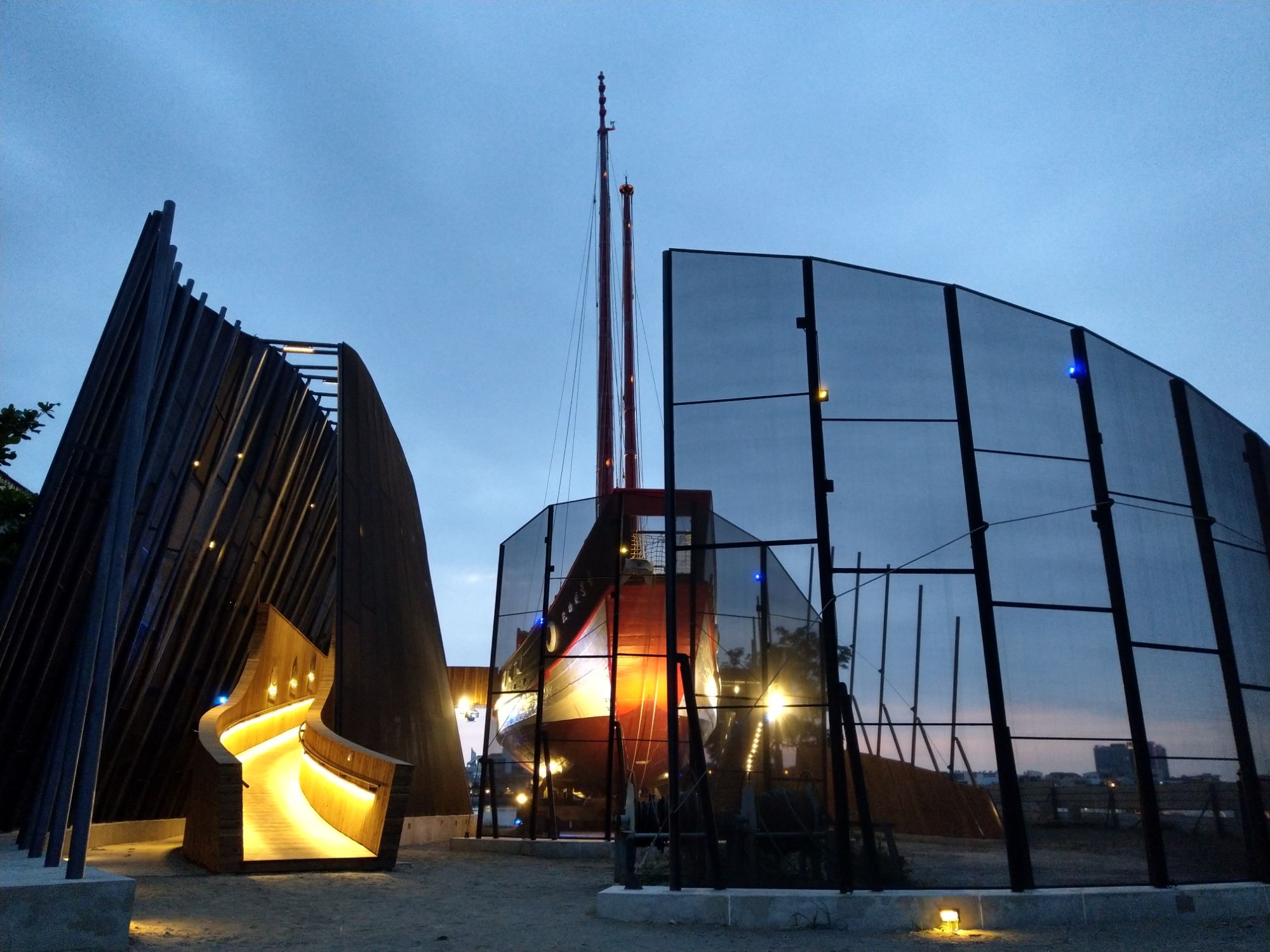

以「時代的大潮－臺灣船」為題，本作品共有一艘復刻在現場的臺灣船及四大裝置，分別是：

「船」 - 臺灣船；「鯨」－鯨背穹頂；「艙」－時間艙；「影」－時代流影（燈光投影計畫）；「桅」－戲船桅桿。

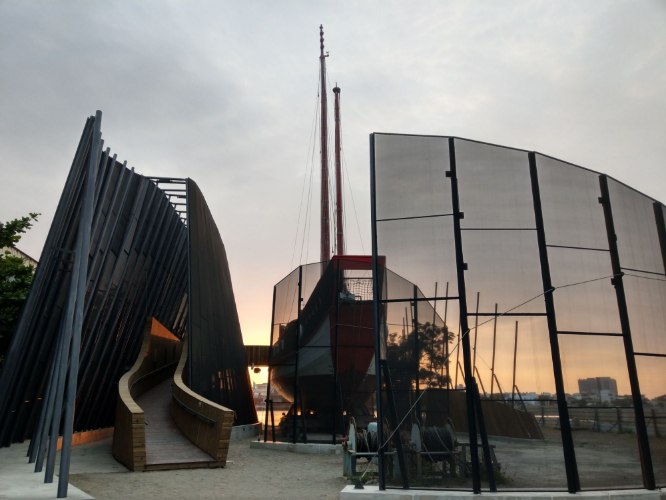

這五個裝置在基地上顯現了三艘臺灣船足尺的型態，讓人經歷了各種與臺灣船特殊經驗的空間感。

望船行巡，我們行尋……在時間的洪流，臺灣船的重現，試圖回返過去的航海盛世，即使傳奇始於復刻，仍不滅臺灣船在歷史上的貨真價實。

我們以動窺靜，透過行巡的地景空間，創造對臺灣船不同的觀看視野，感知船體的尺度，也感受船與水等自然環境的依存關係。

在行巡裡更同步走入了舊時代的轉折，或說是穿梭在現在與過去之間，臺灣船維繫起兩個不同時空，我們便在這樣斷裂的碎片裡，一次次建

構記憶，一次次的行尋……

結構設計

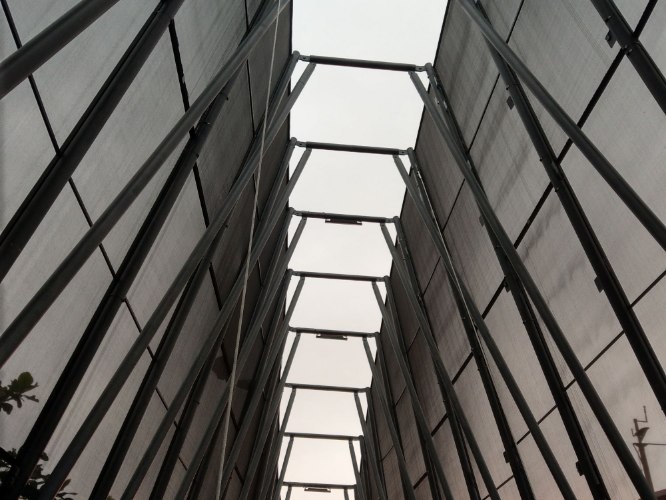

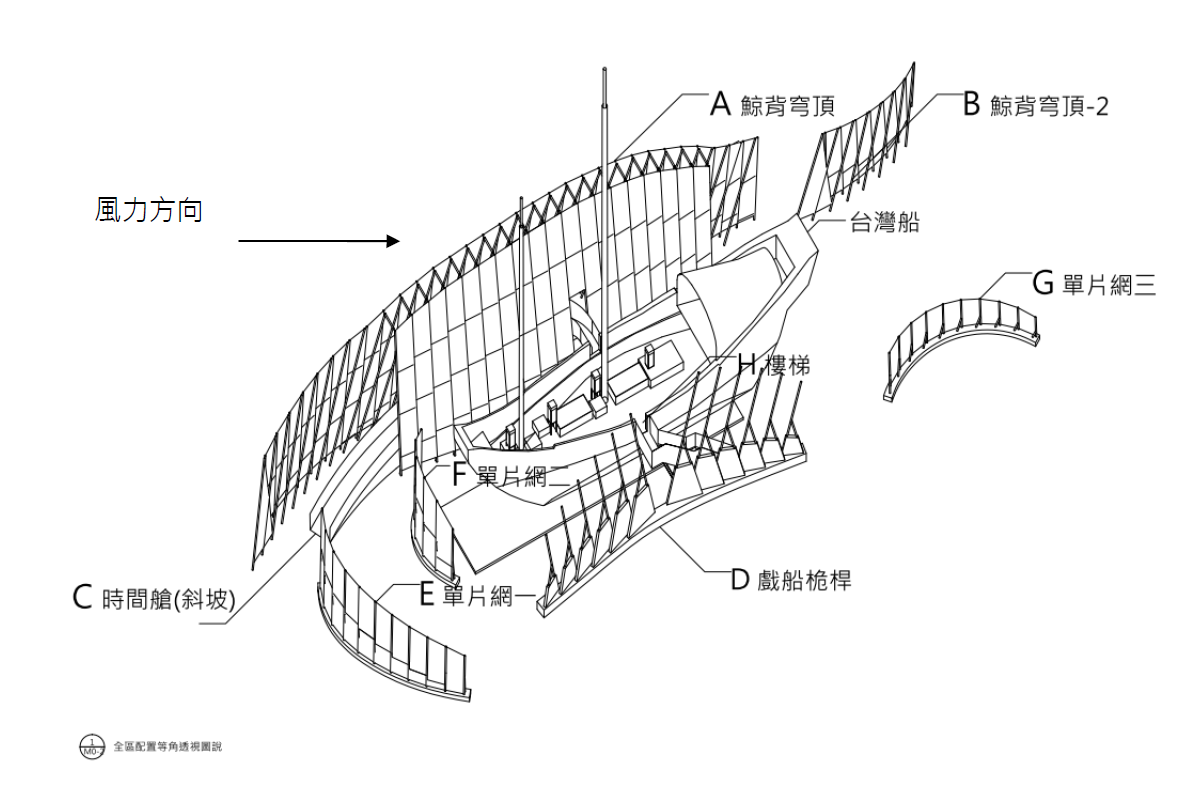

台灣船公共藝術作品位於台南安平林默娘公園附近的近海處，其構造為桿件交錯所形成的網格與懸臂型結構。

網格系統構架高度約 6~8m，其餘懸臂展示構架高度約為 1.5～3m，

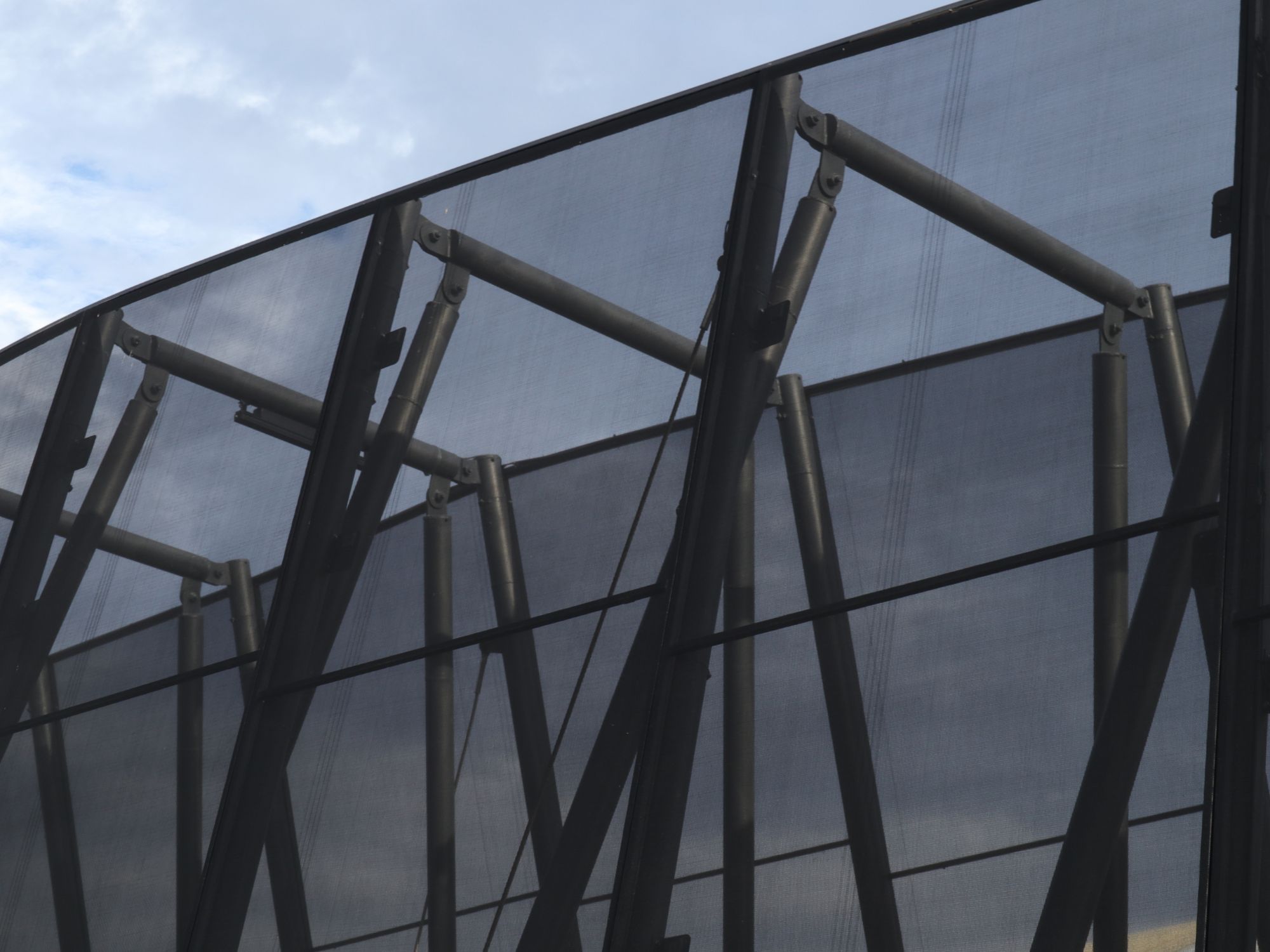

因地處海港旁因此風力為最大考量因素也是控制載重，然因為其外掛皮層為透風網格（類似紗窗網格）因此風力減弱，

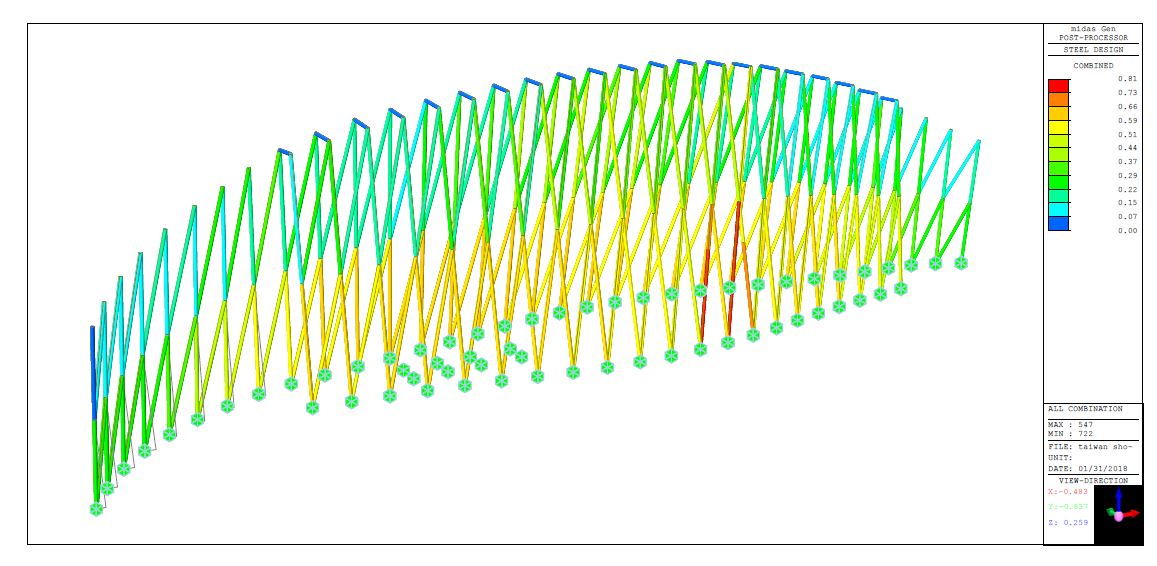

整體結構系統皆採用柱腳固接方式，並有兩兩互制的構架達到在水平載重下的側向作用仍然保持安全且穩定，
且局部基礎設計為版式基礎在承載力與不均勻沉陷都有足夠的安全性。

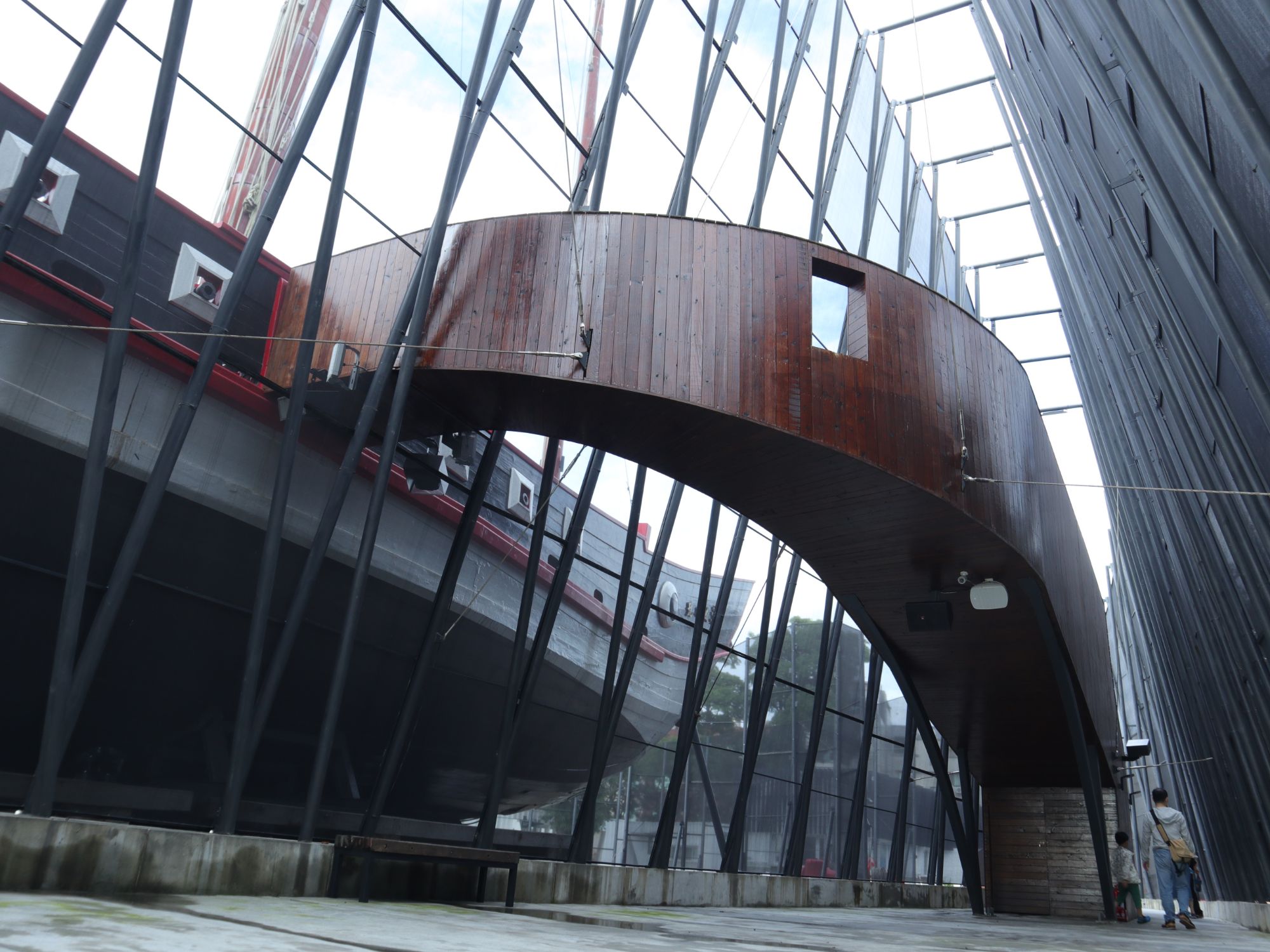

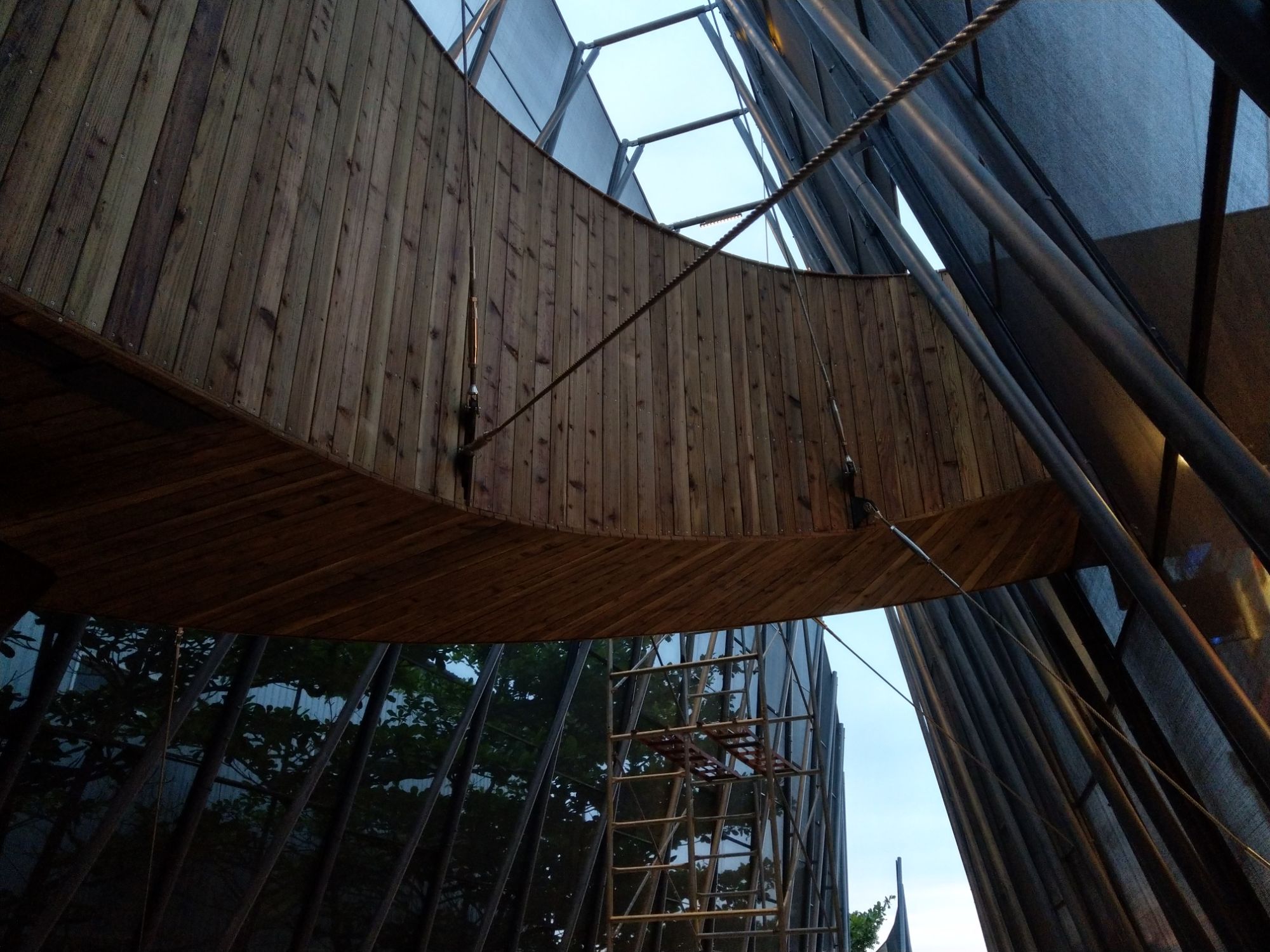

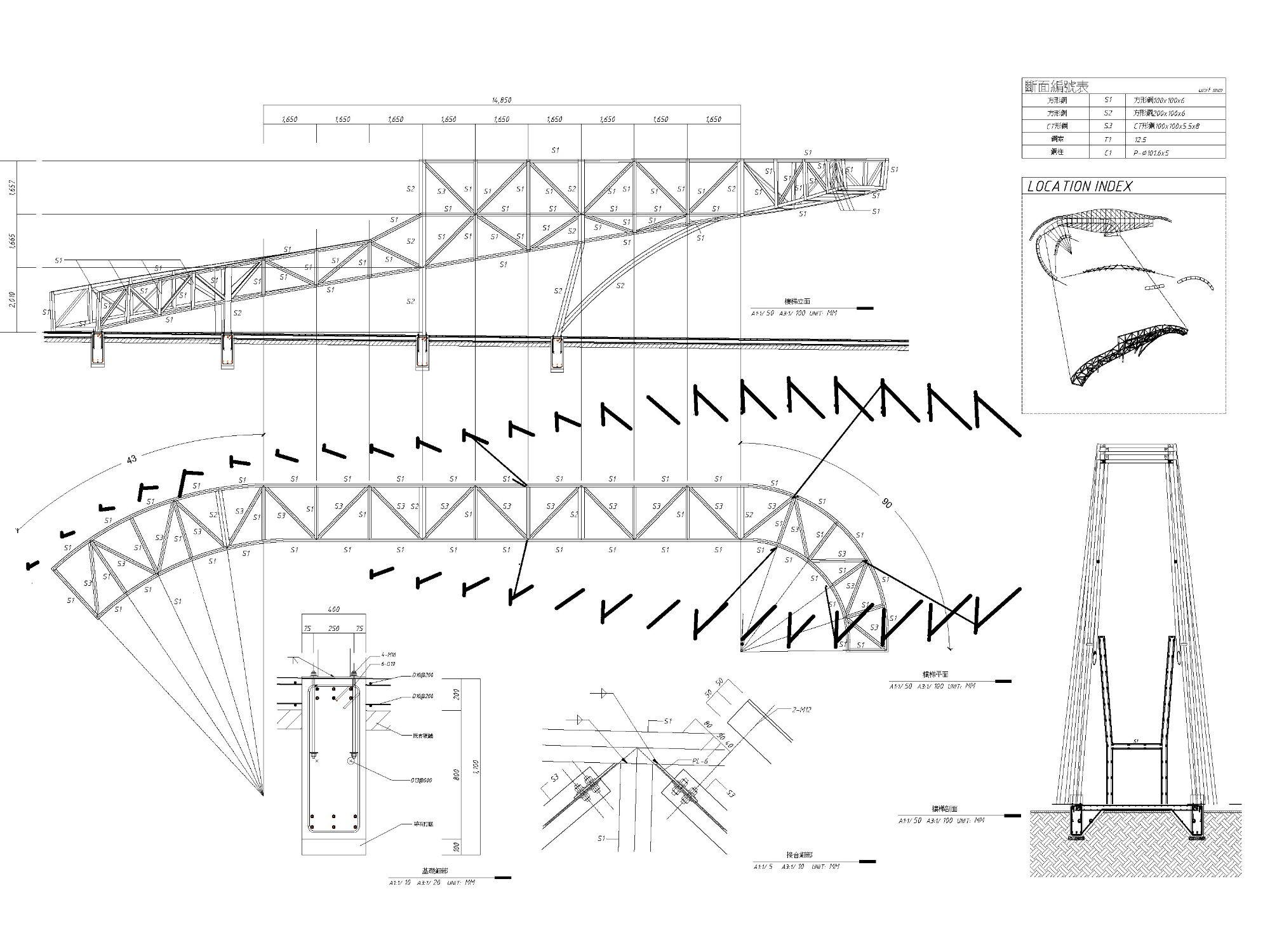

懸臂樓梯的部分除了本身的鋼桁架結構，亦使用鋼索進行懸吊，在不使用過大尺寸的鋼構桿件下，達到整體懸臂樓梯的穩定。

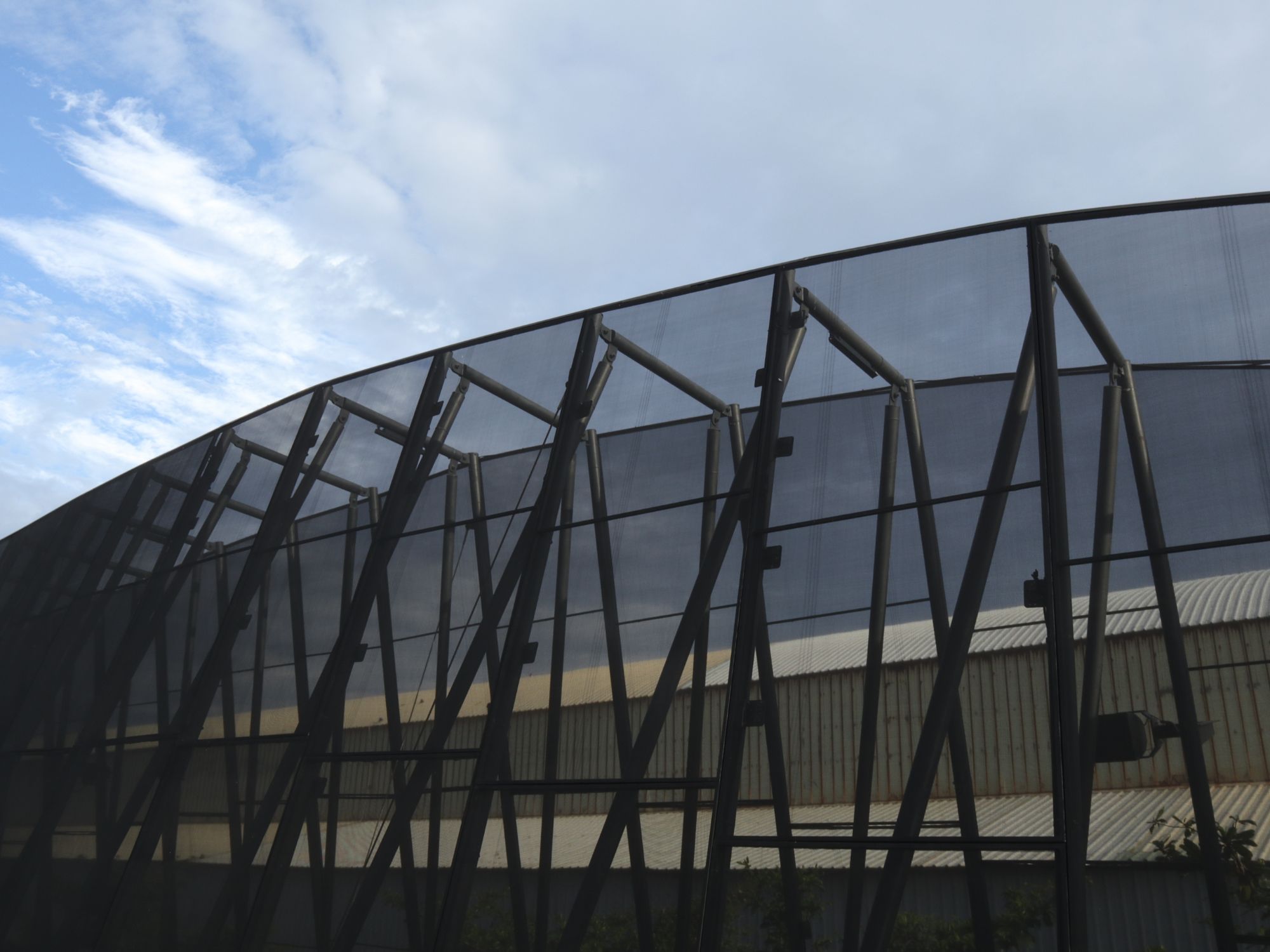

細部照片

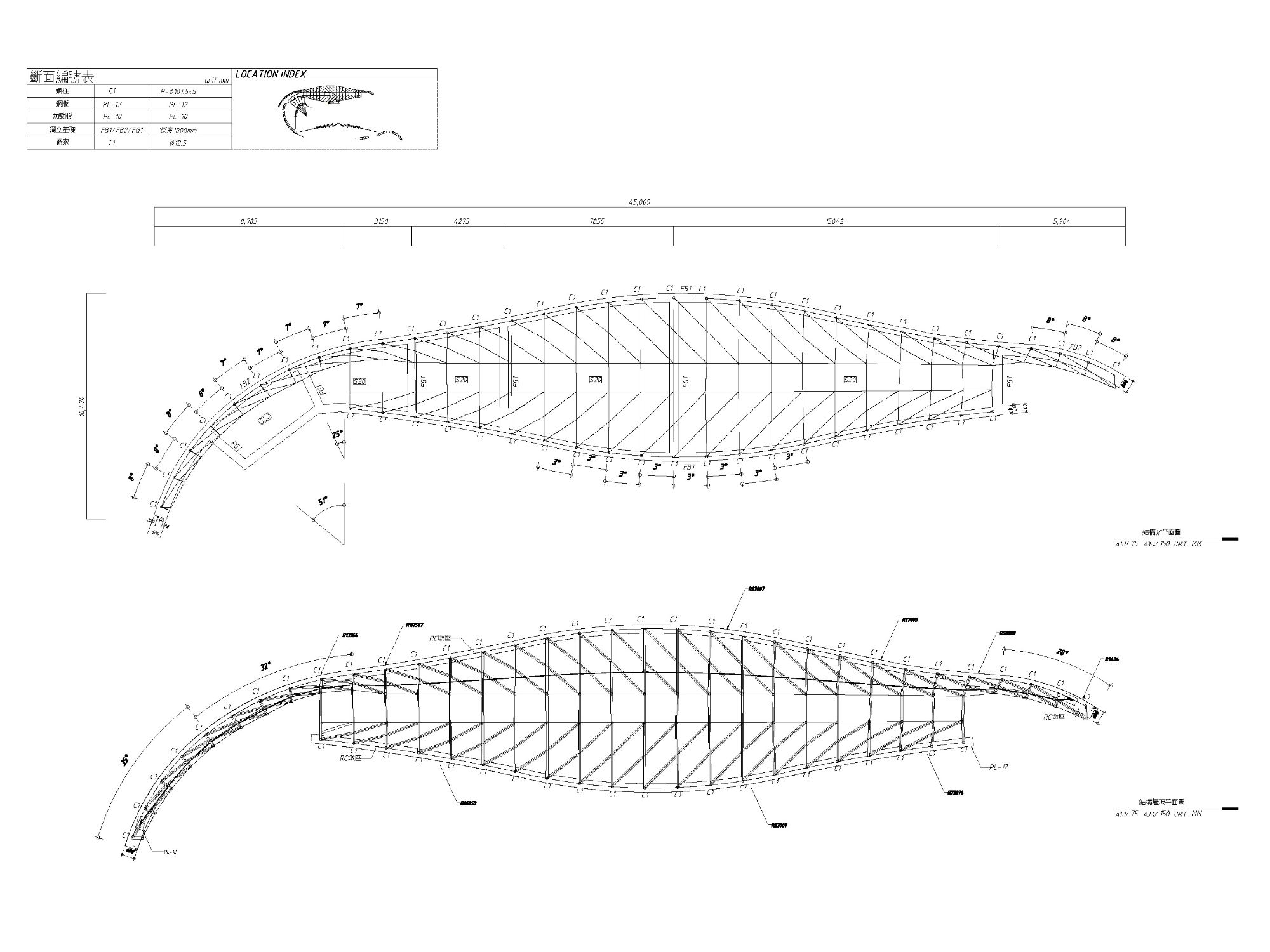

相關圖面
