原型結構工程顧問有限公司無門之門。入山門(2022構竹林鐵新銳建築展)

建築類型　臨時構造、景觀休憩設施
構造類別　竹構造
基地位置　嘉義縣竹崎鄉
建物用途　涼亭
建物規模　地上一層
建物面積　30m²
業　　主　社團法人臺灣竹會
建築設計　Atelier Neo.E 易新設計+台南藝術大學建築藝術研究所B群
結構設計　原型結構 吳蓓倫
施工單位　Atelier Neo.E 易新設計+台南藝術大學建築藝術研究所B群
施工時間　2022年9月 - 2022年10月
攝　　影　原間攝影工作室
結構系統　曲面型抗結構

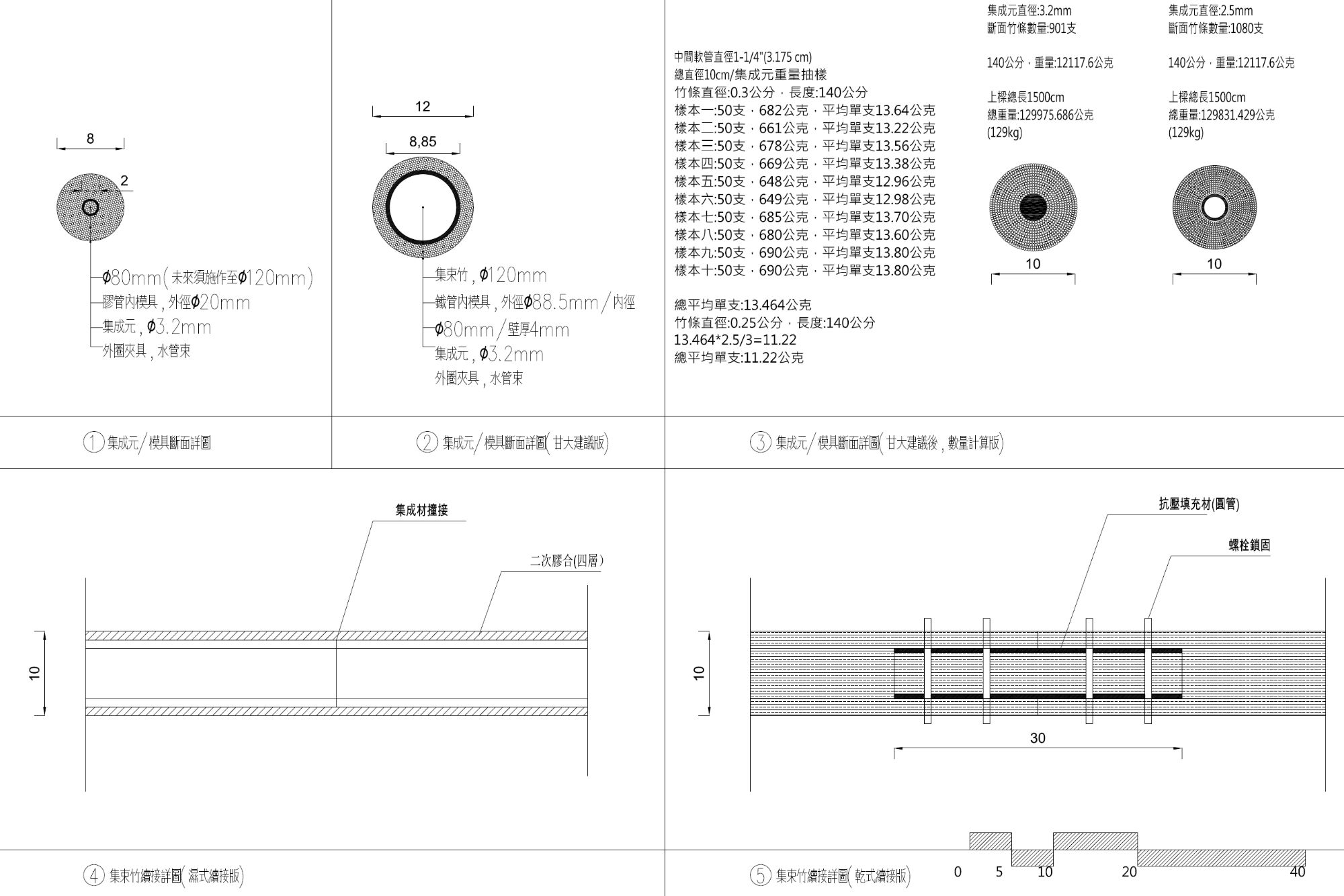

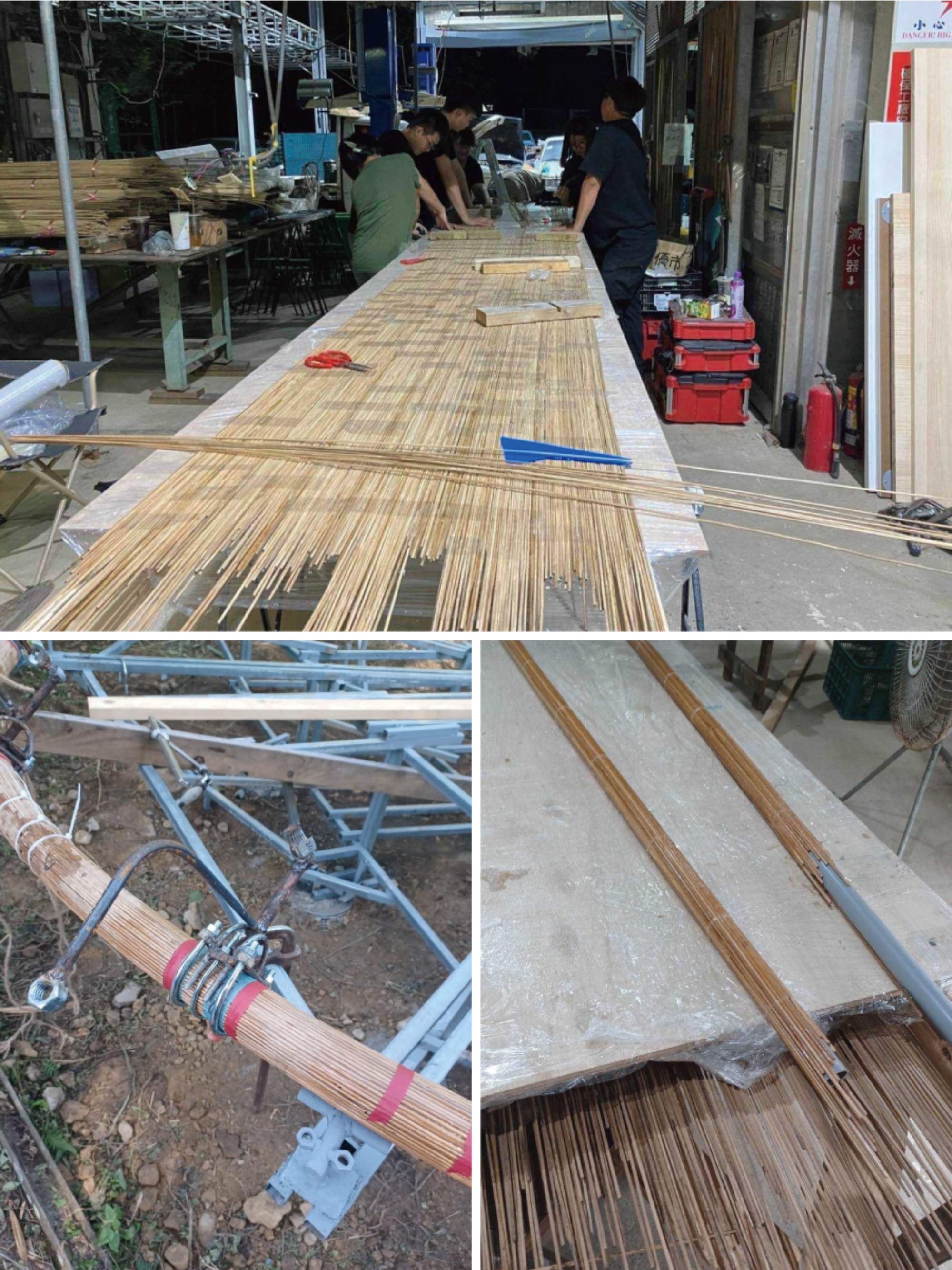

構造說明　集束竹：D80~D120 孟宗竹細竹條 EPOXY膠合
　　　　　屋頂梁：D100 孟宗竹
　　　　　屋頂構造：麻竹葉、豬耳葉、南方松

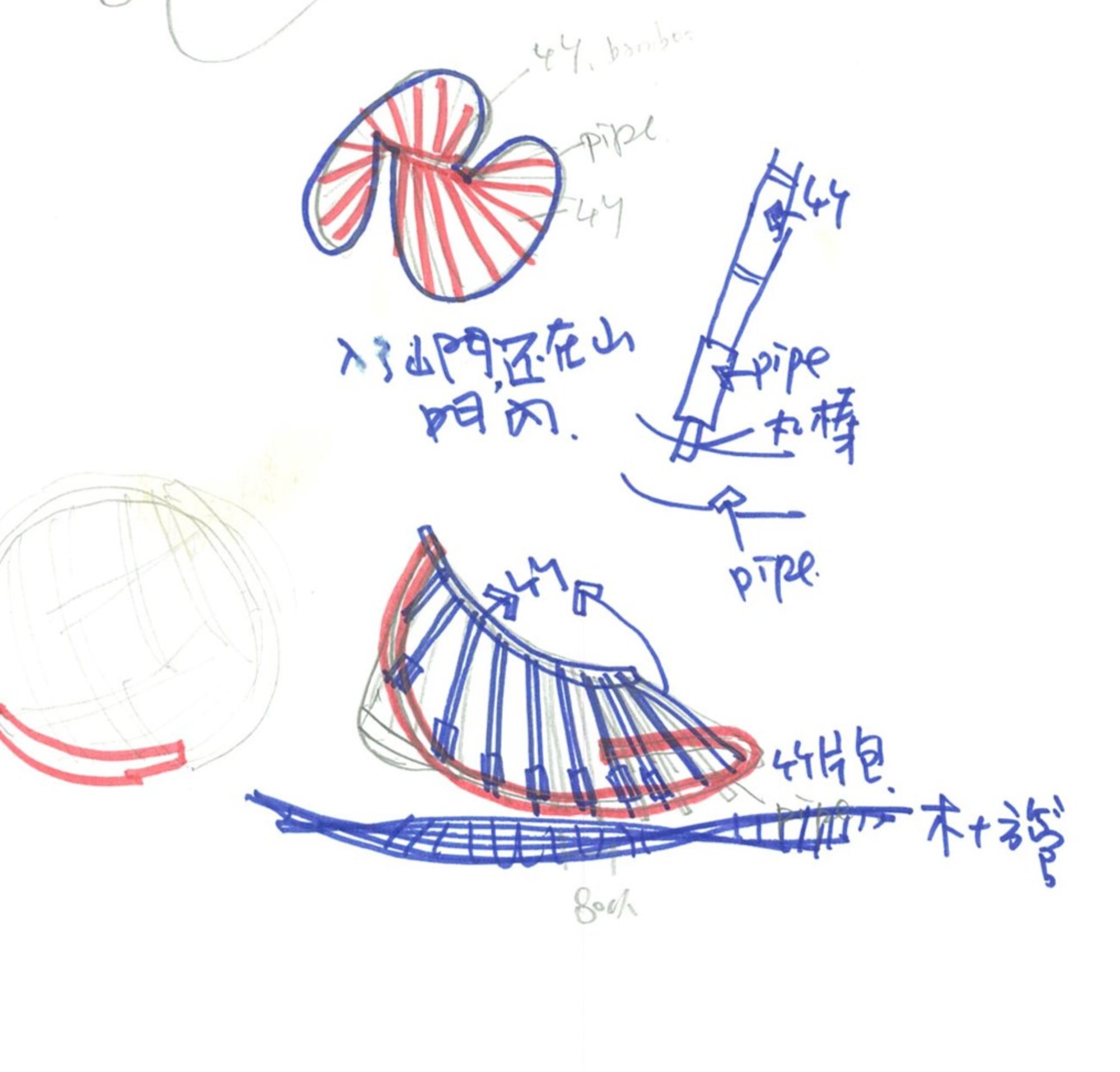

  • 設計構想

    林鐵作為人為／自然之間打開如結界般山林的領域感，是緩慢逼近自然的歷程。而作為產業聚落的水社寮車站則是林鐵較早有人煙處。
    林鐵給的共感，借林鐵入了自然的門，無是動詞，去掉世俗的門，才會獲得自然的門。
    去掉機能的門（入口意象），才會得到意念（精神）的門，提醒體驗者在林鐵之上，入了山門，自然才是真佛，藉由跨出才能見識自然。

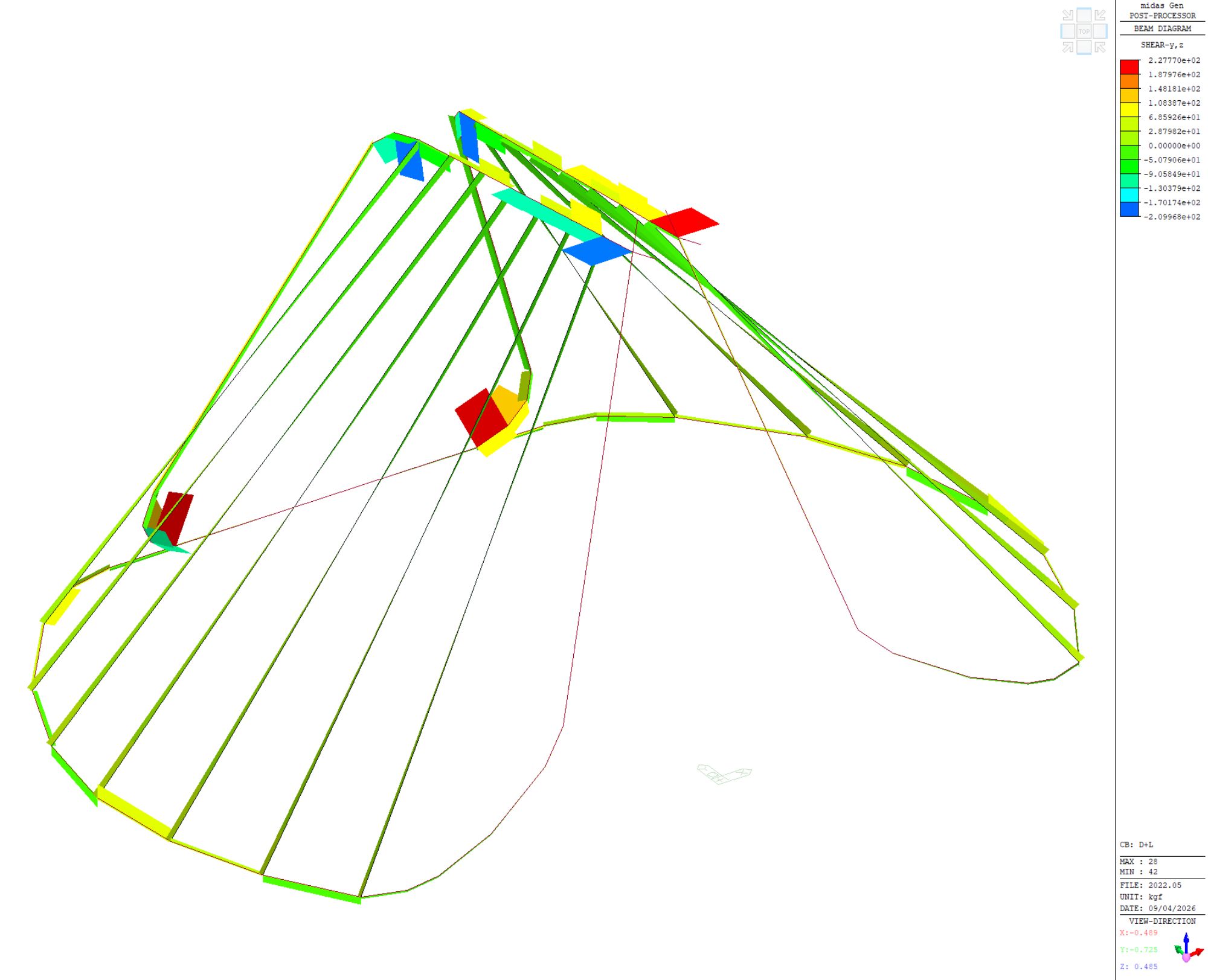

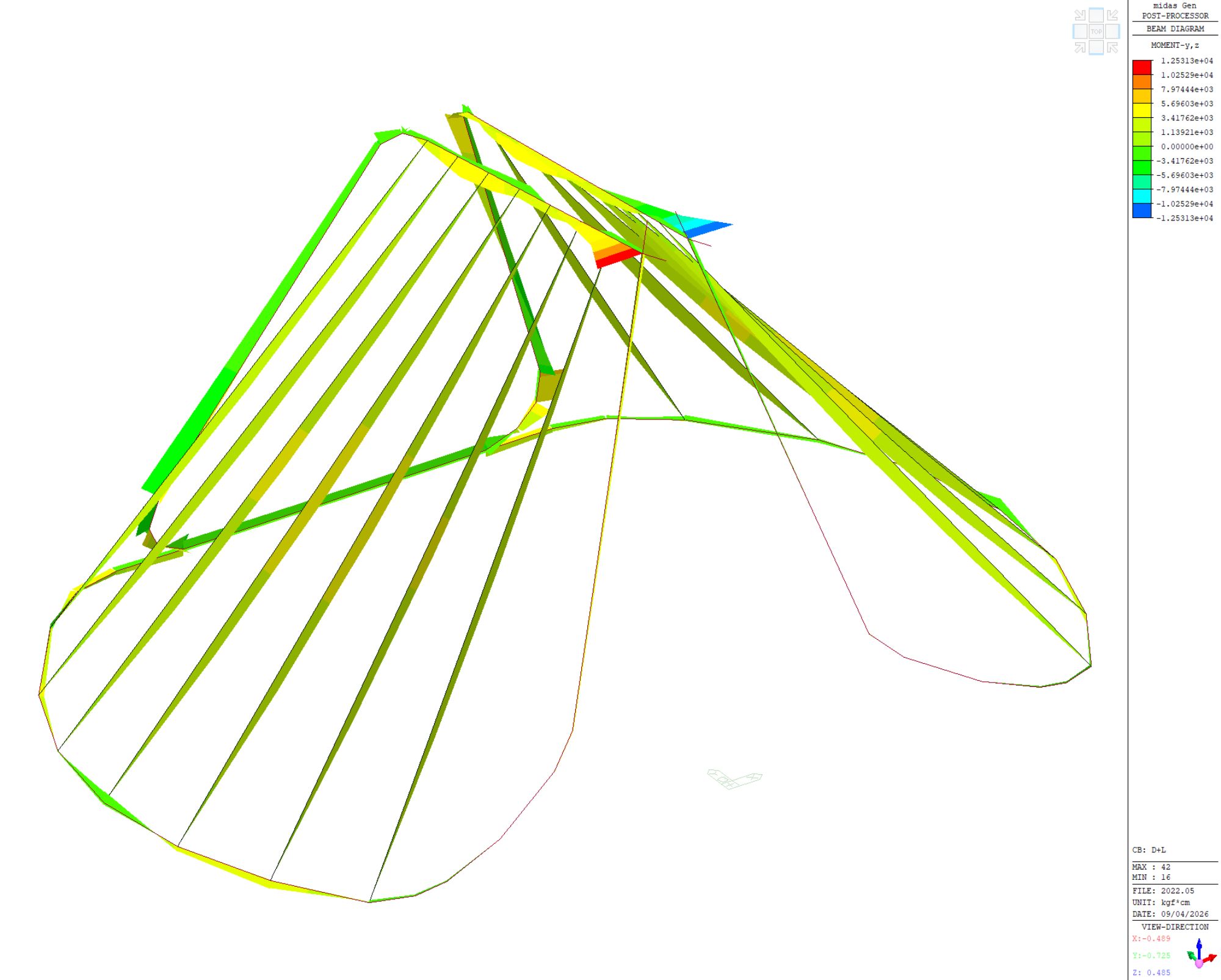

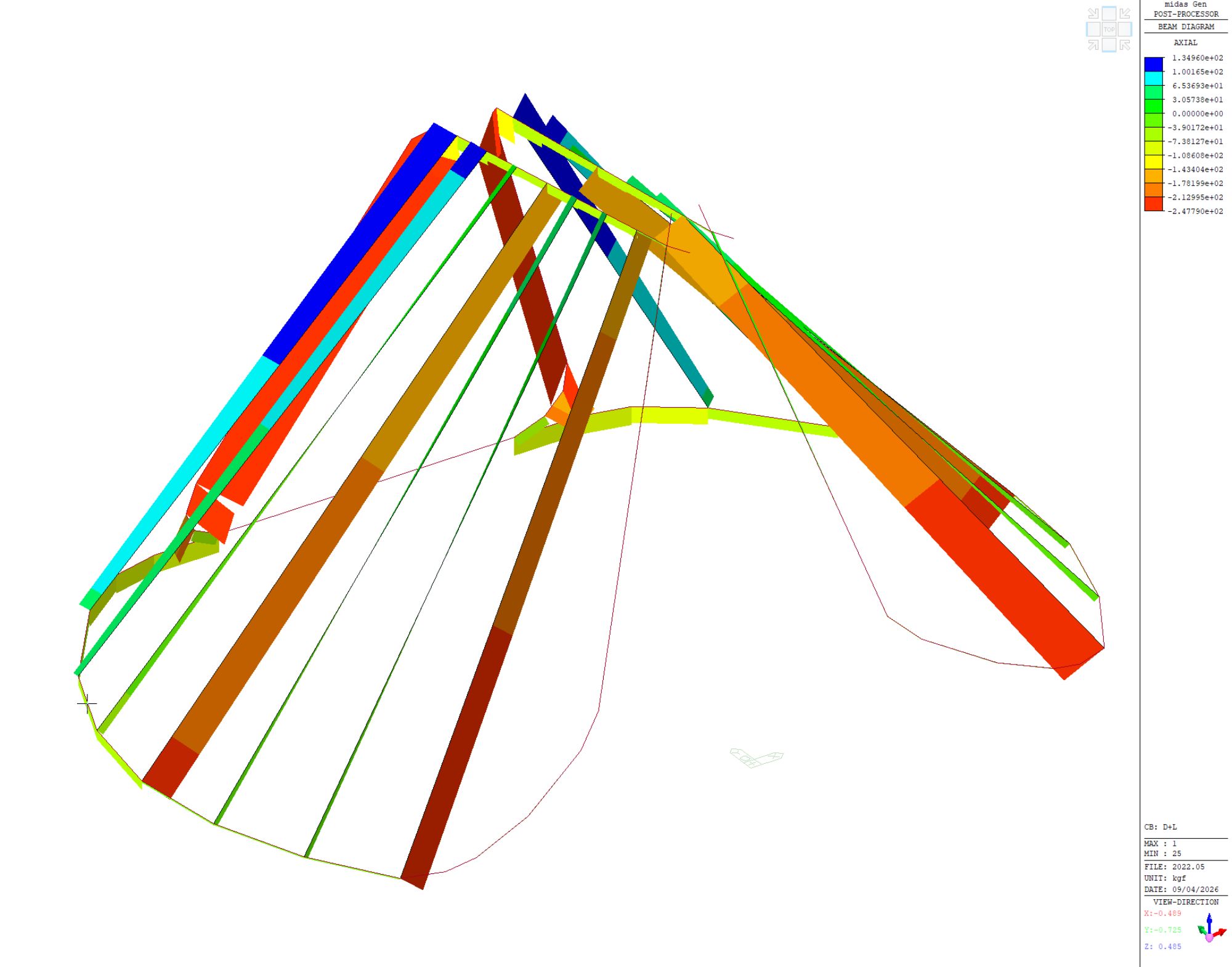

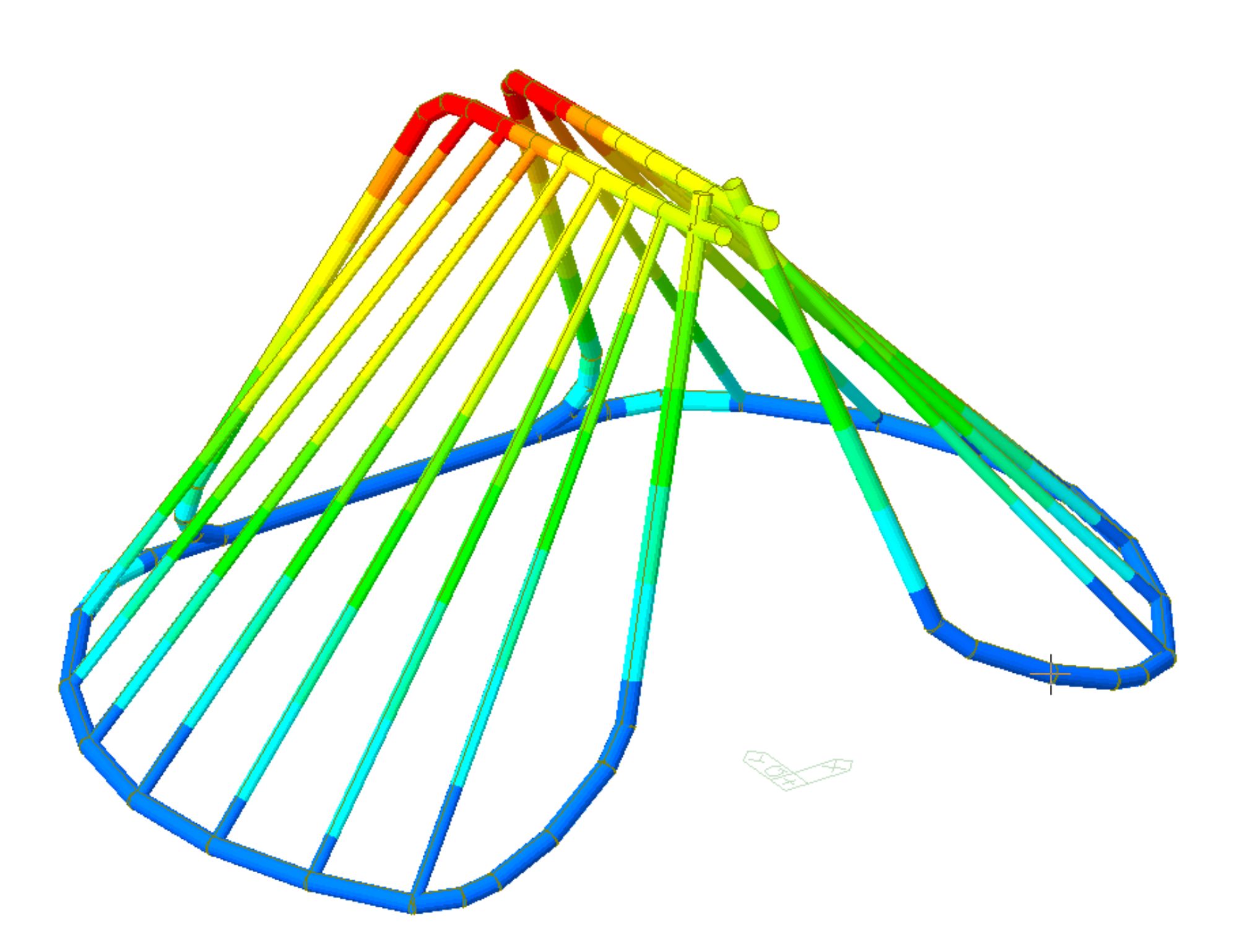

    結構計畫

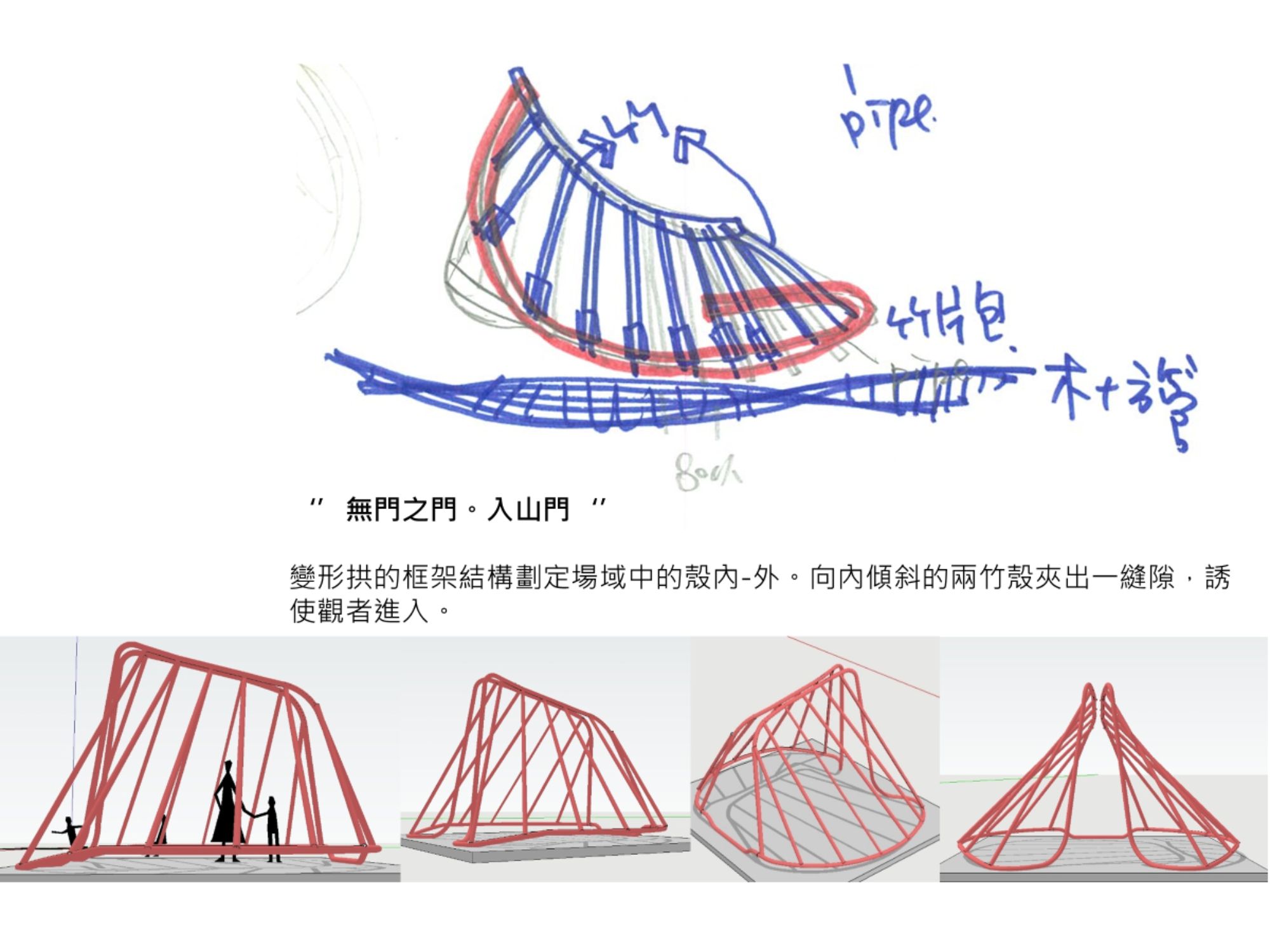

    《無門之門。入山門》利用交疊成兩片輕巧的翅膀，形成入山門的竹結構，
    在這兩片交織的狀態是完全無斷接且連續一體成形的竹工法，而這樣的連續性，進而誕生了看似簡單實則複雜的拱形彎曲的形抗結構。
    兩片翅膀底部一體連續的構成，轉到頂部採用如路思義教堂般輕巧的鉸接扣合，其中最特別的是在於它的竹構是用非常細，如竹籤般的數十隻小支竹所膠合而成一個管狀的結構。
    這是相當獨特的，利用這樣的管狀。在XYZ的不同的方向扭曲形成一種摺疊彎曲型抗的構造，讓整個空間形成連續的體。

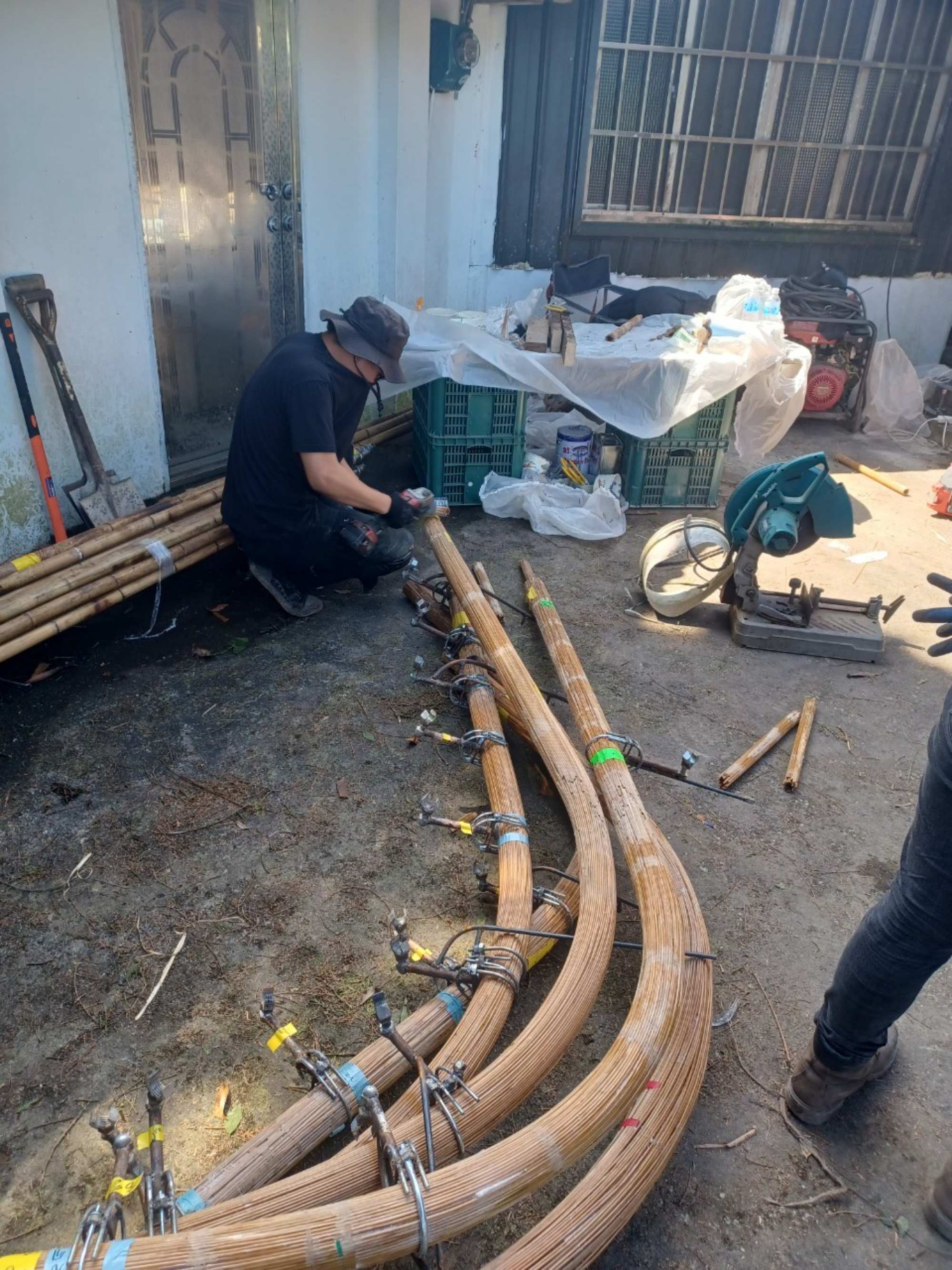

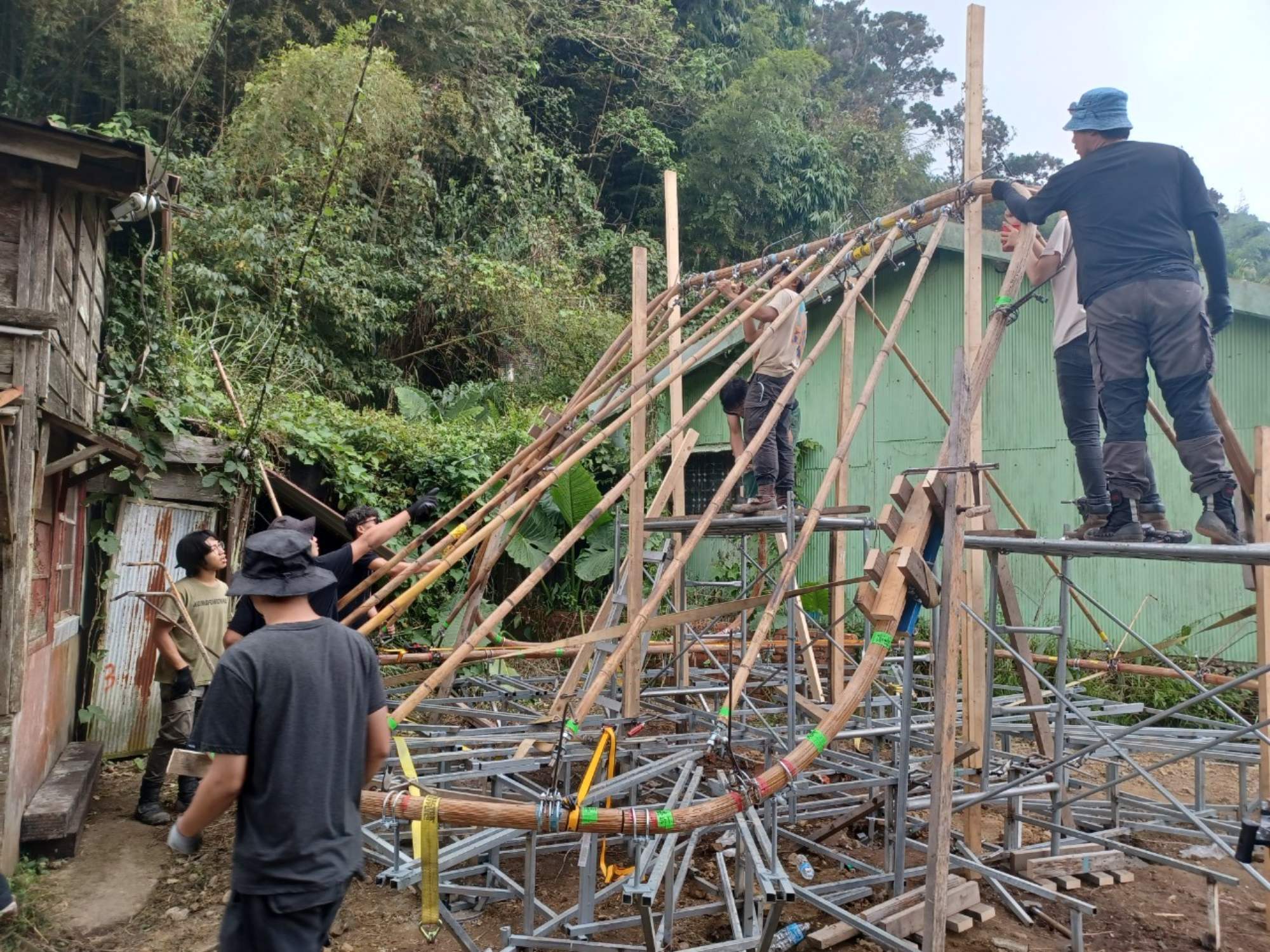

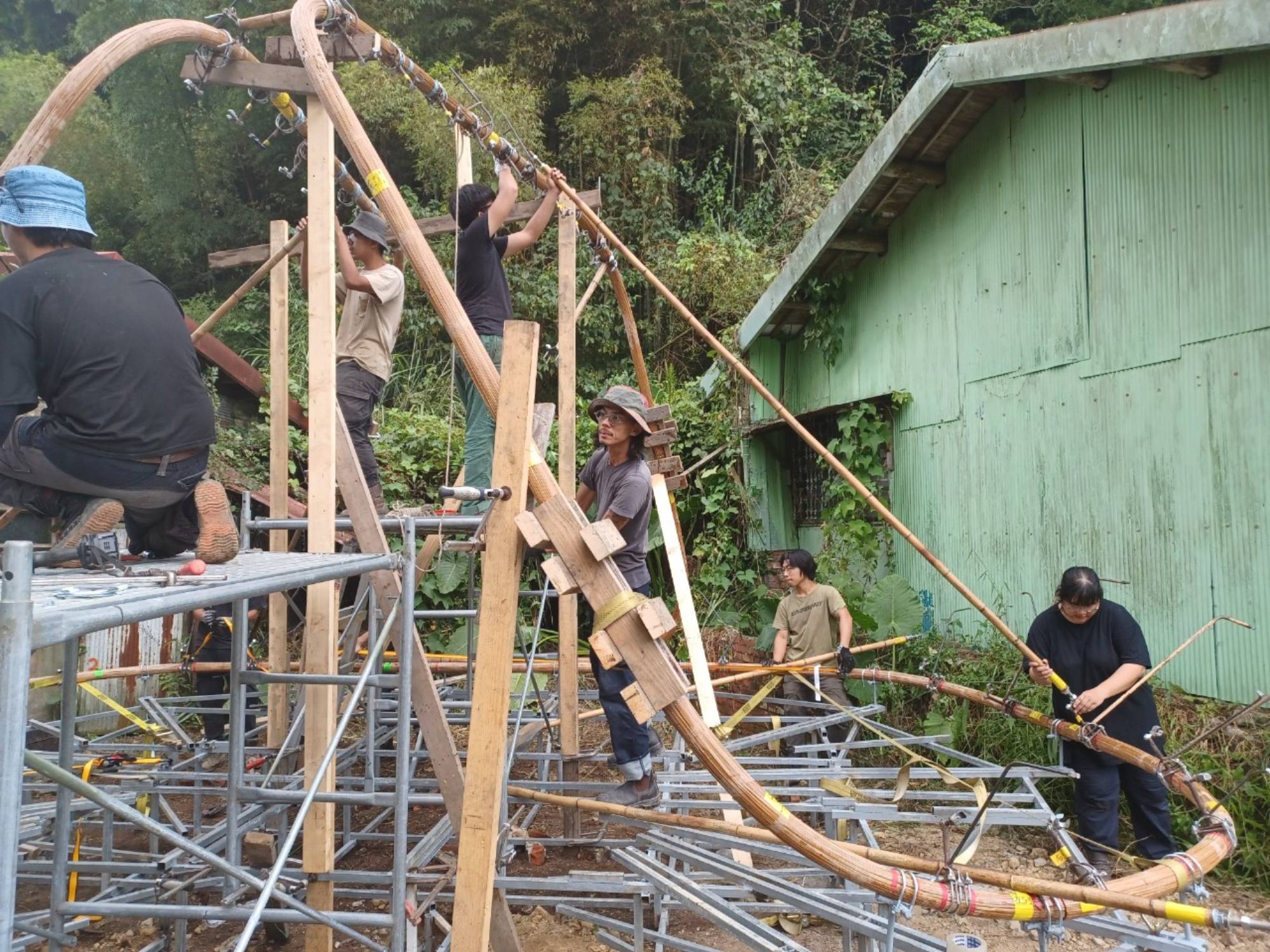

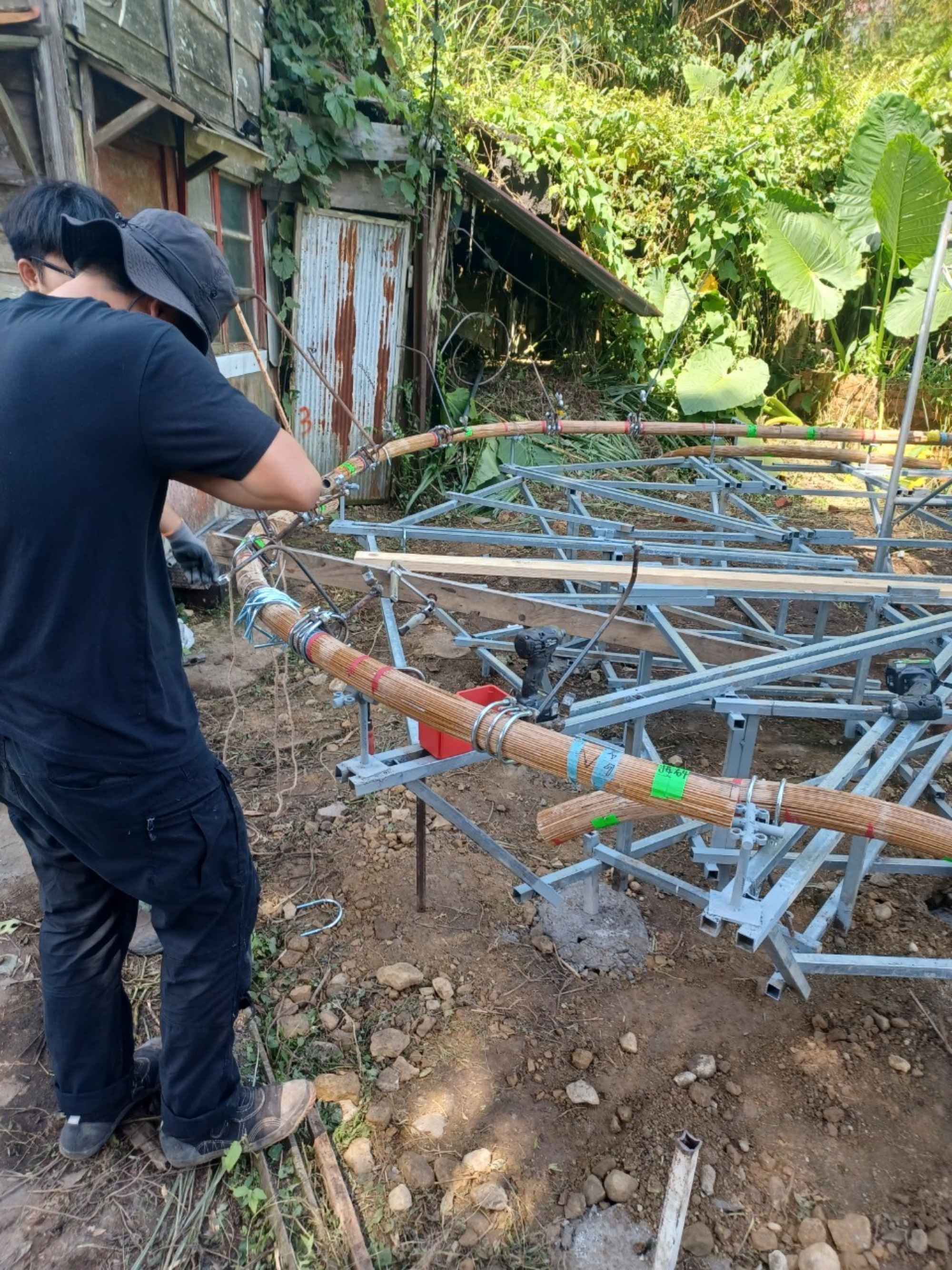

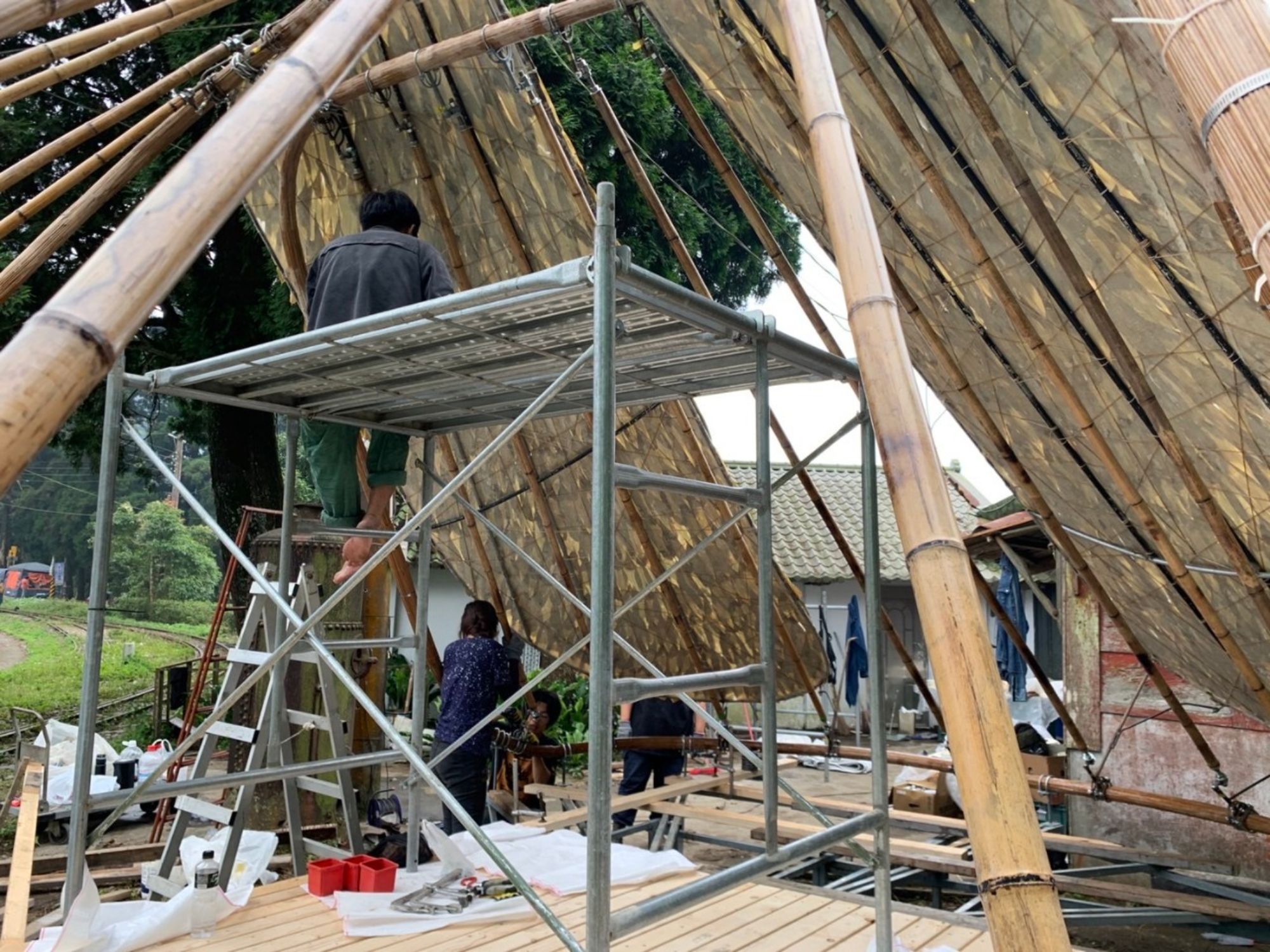

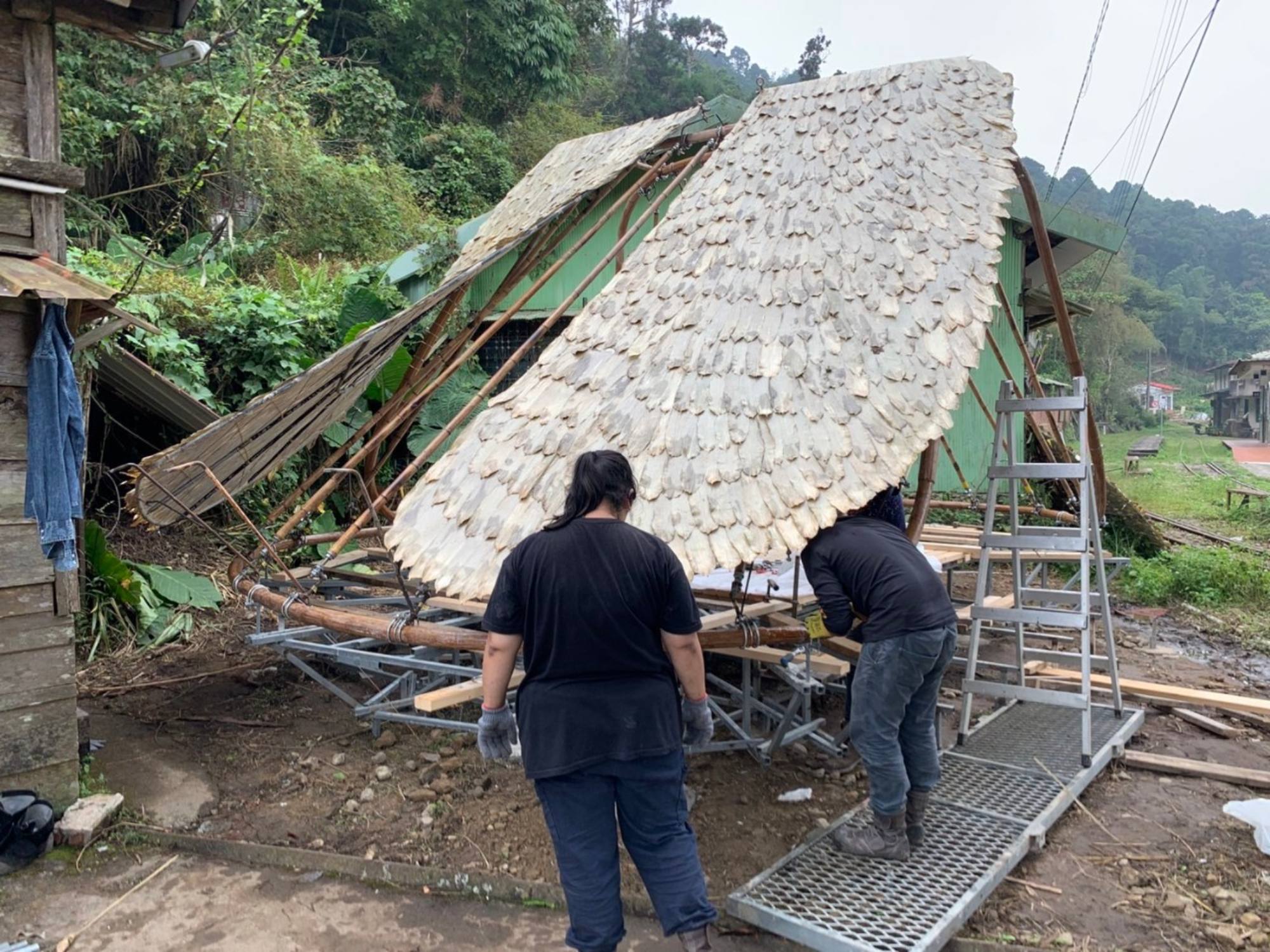

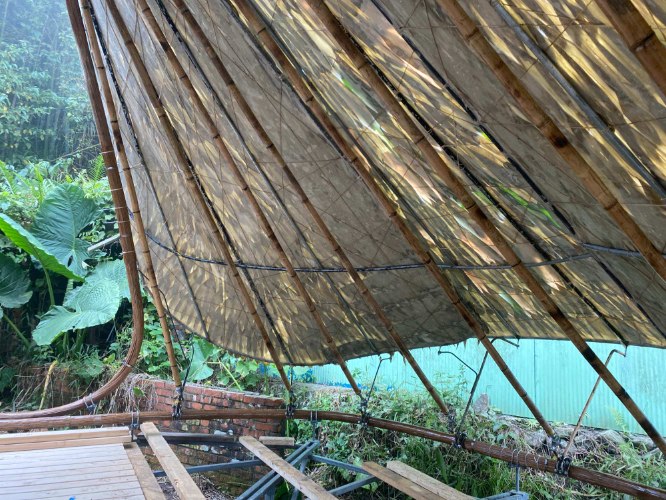

    施工照片

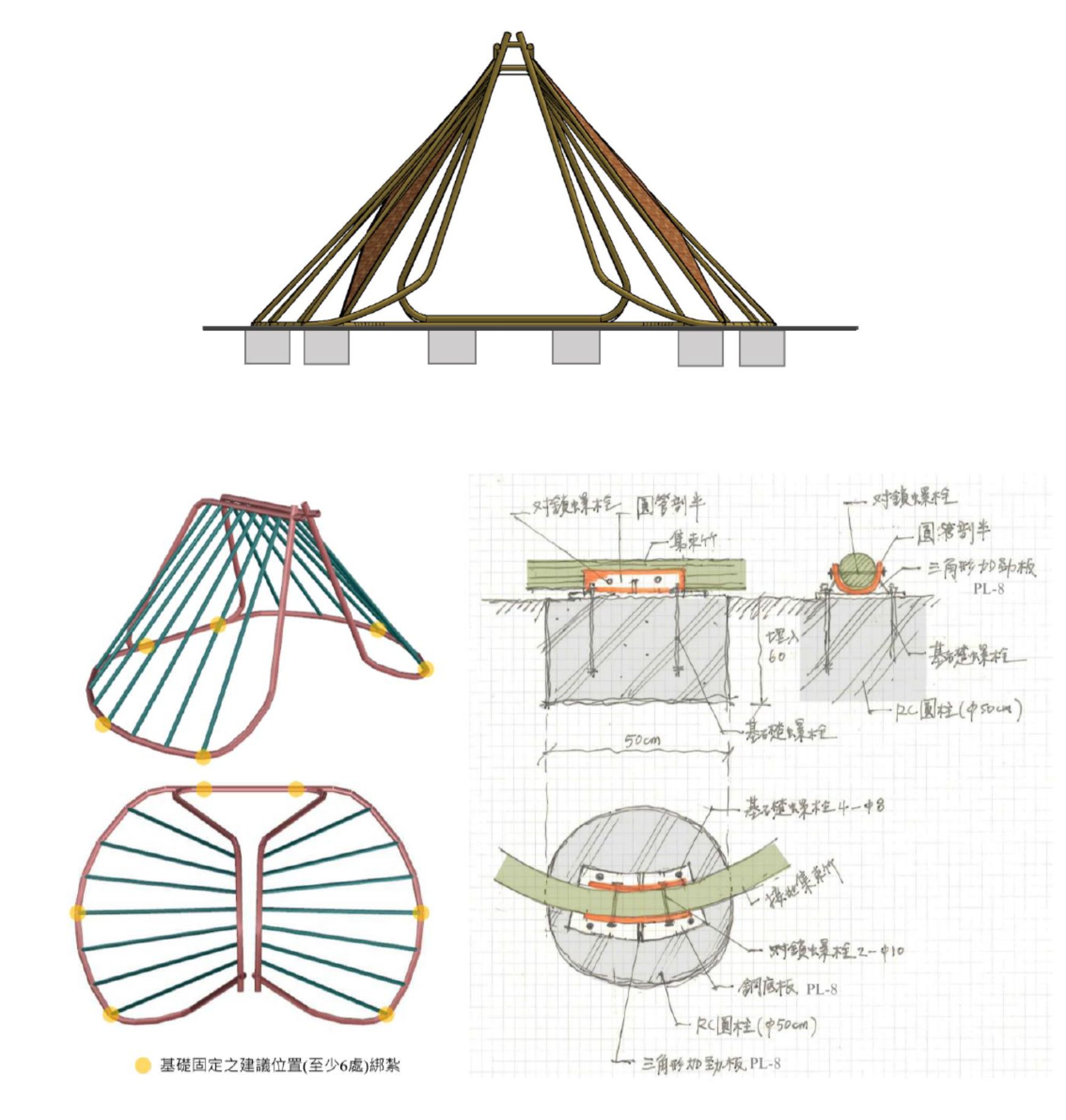

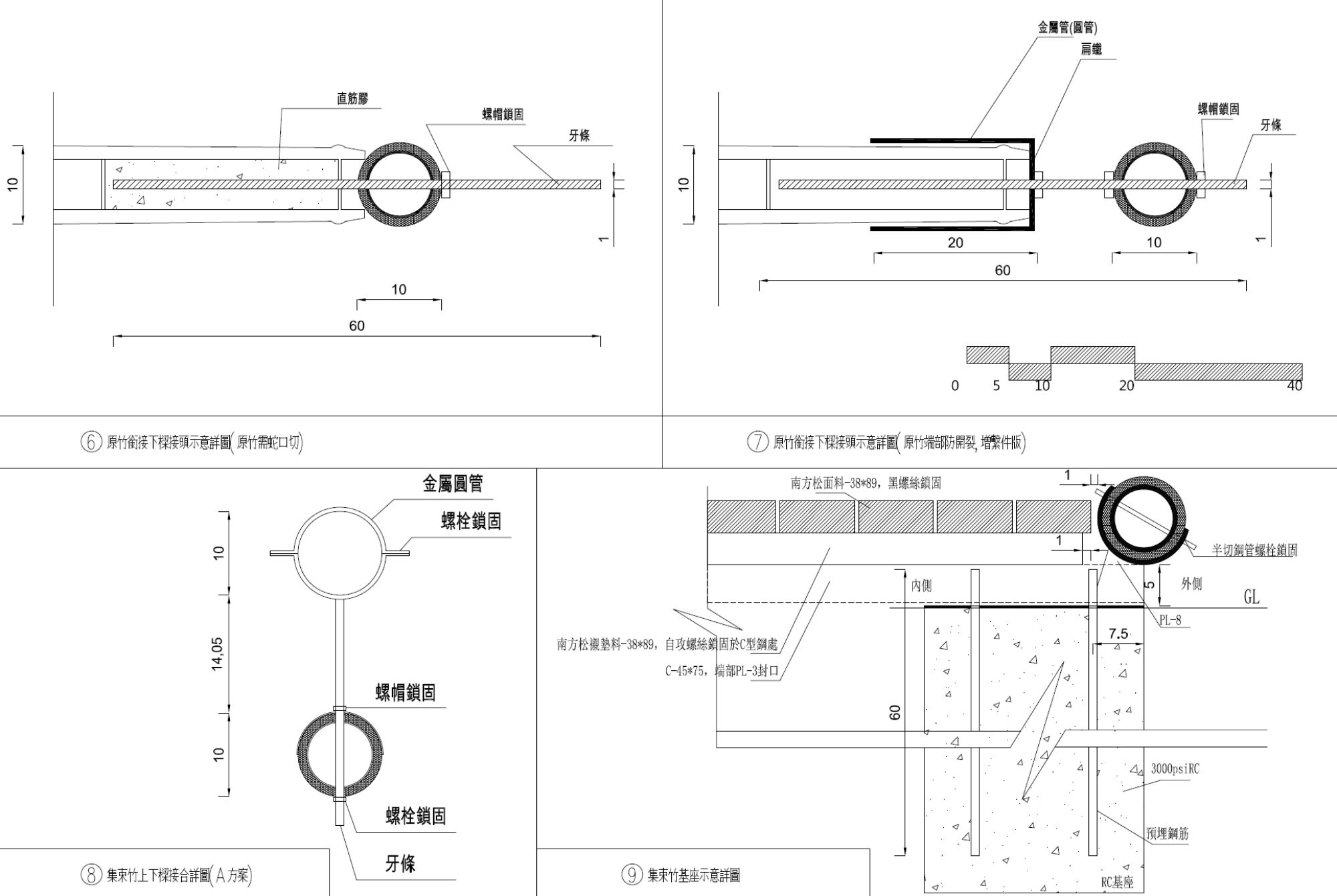

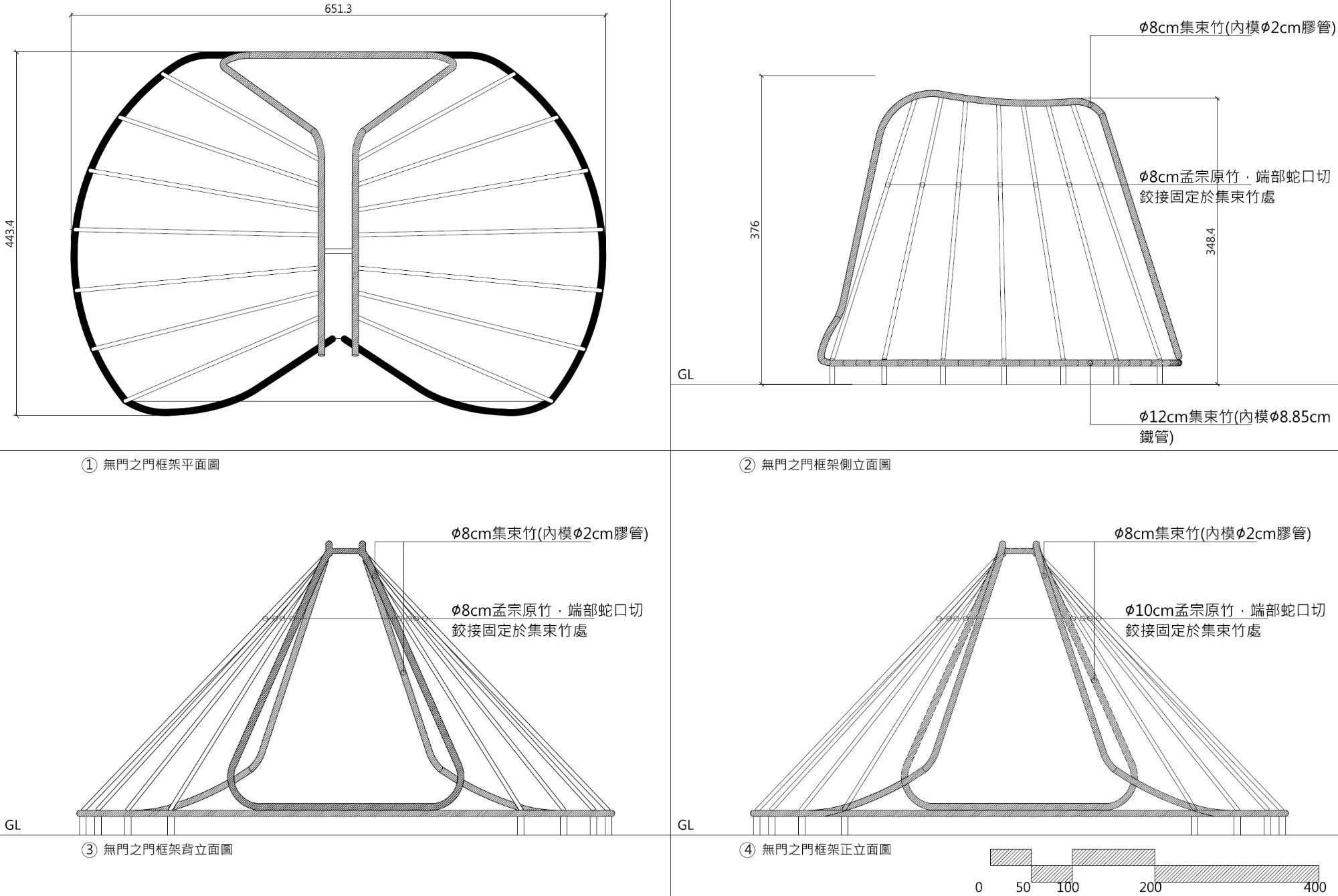

    相關圖說

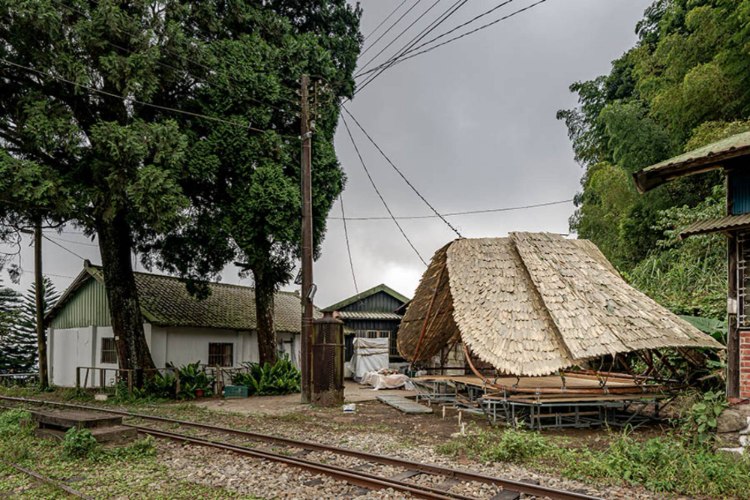

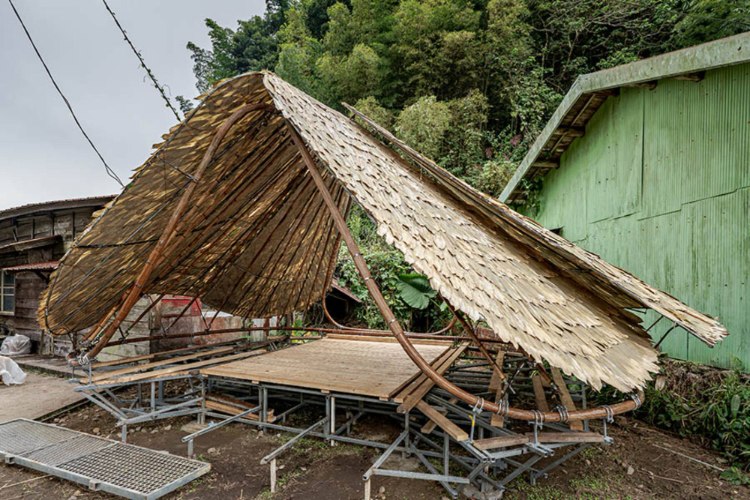

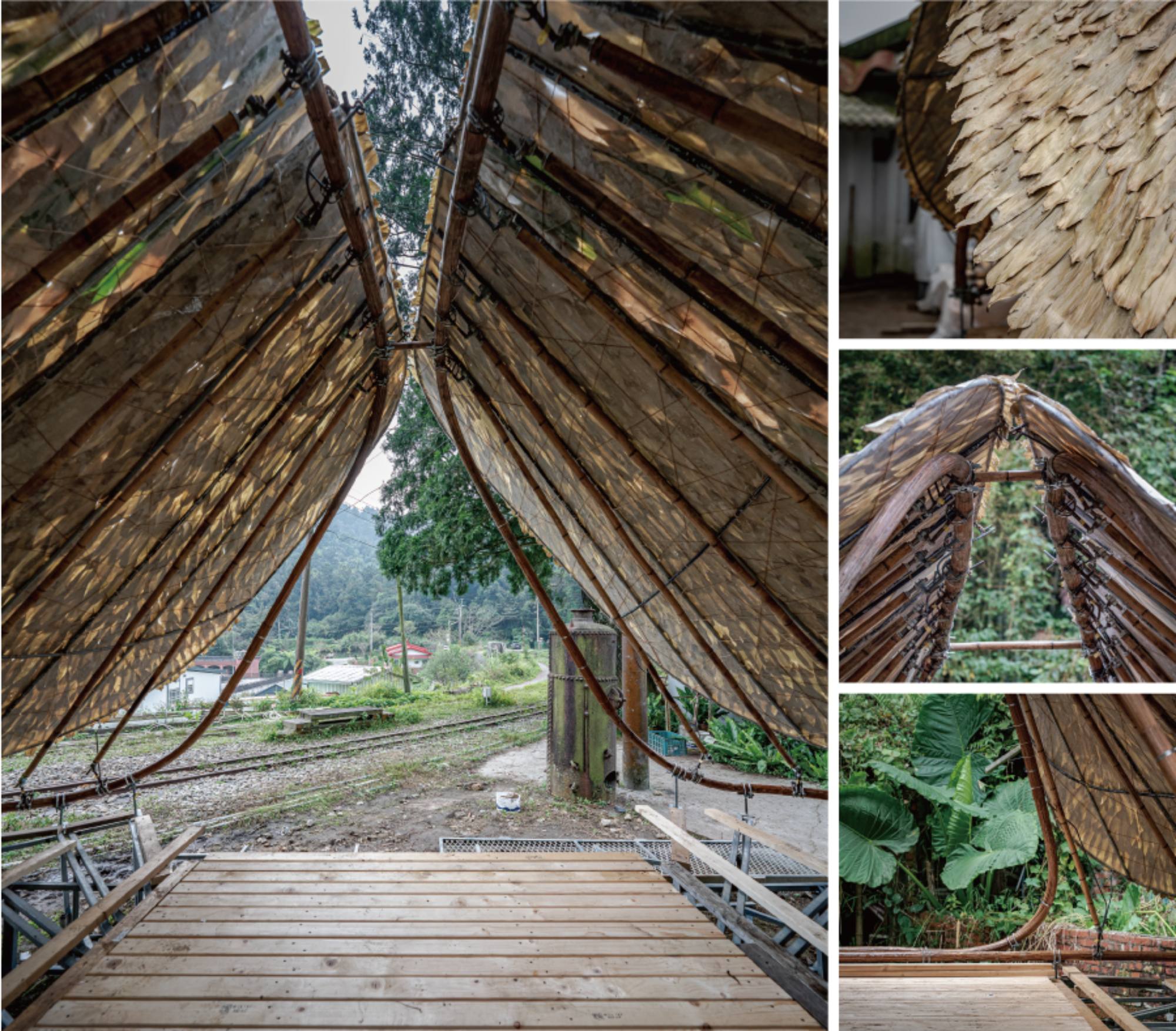

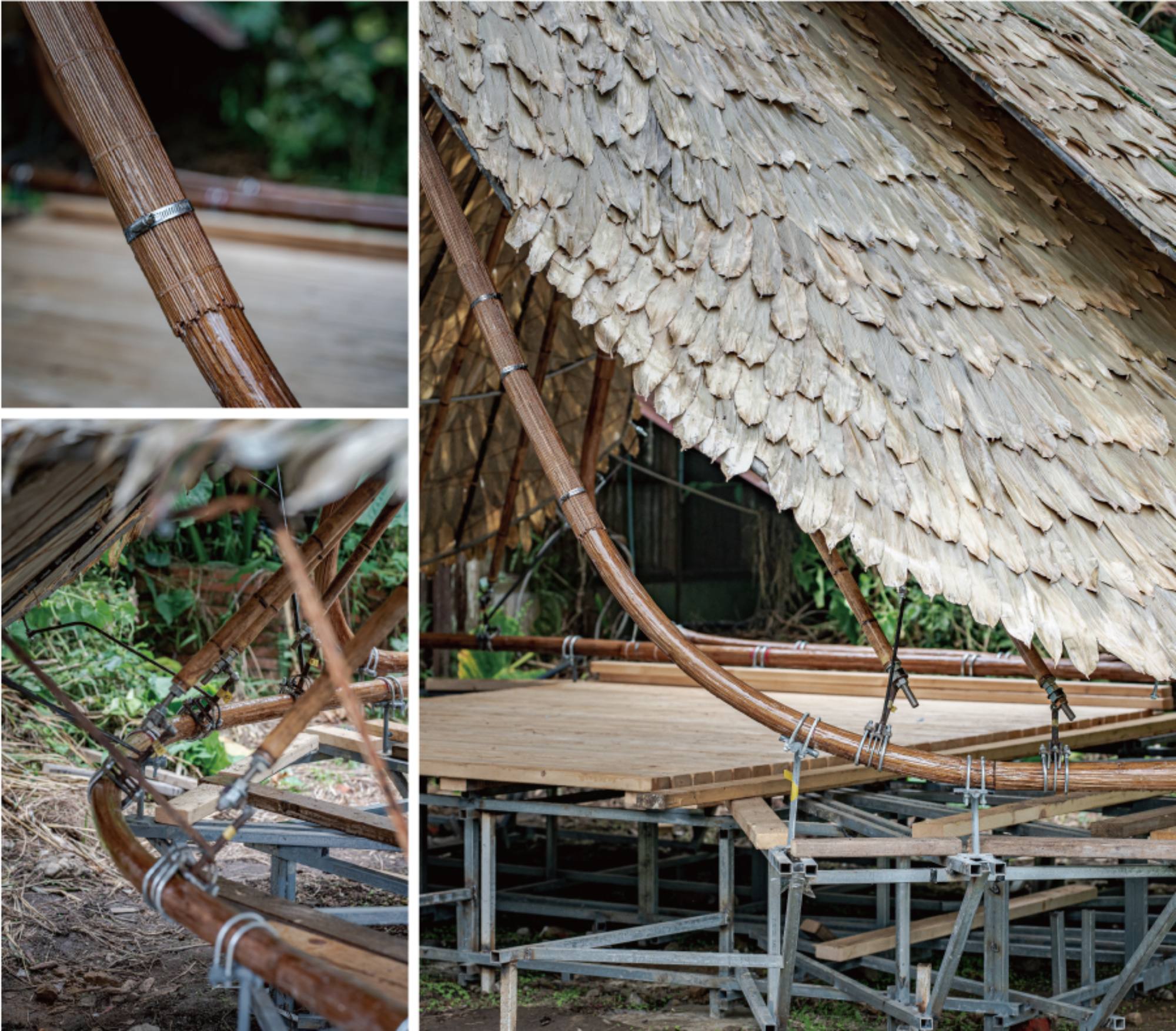

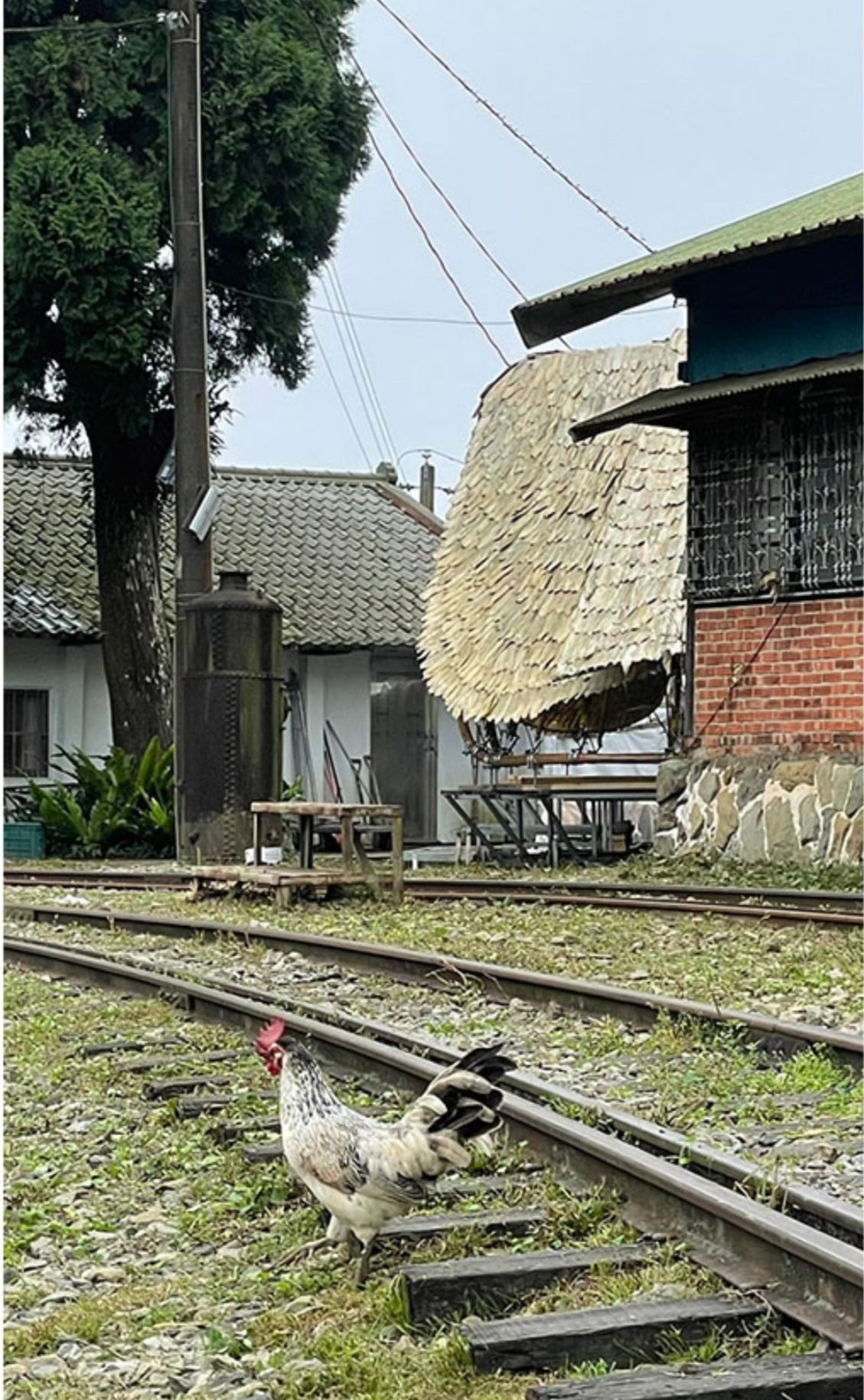

    完工照片
