建築類型　公共藝術
構造類別　鋼構造
基地位置　台南市東區
建物用途　藝術裝置
業　　主　國立成功大學藝術中心
裝置設計　胡宏述教授
結構設計　原型結構劉祖愷
施工單位　維揚工程行、欽興工程行
設計時間　2016年6月 - 2017年11月

主結構　　鋼構材：300*300*6mm
　
　

設計概念

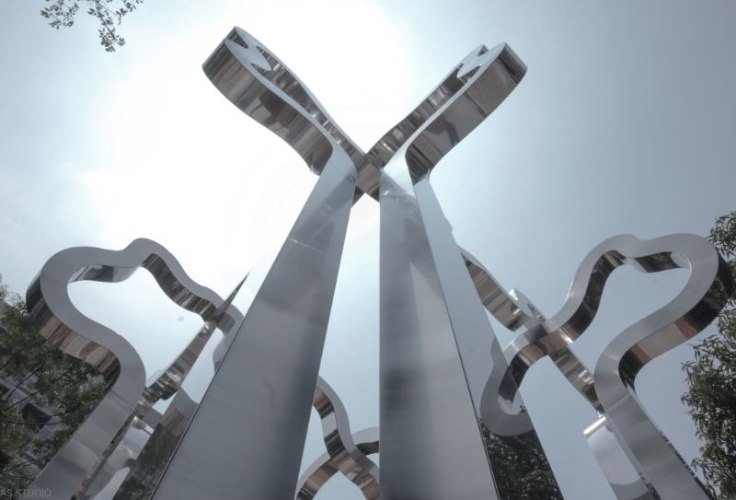

以象形文字捕捉「舞」字飛揚、律動的意象，由四個如絲質飄帶的造型組成，象徵四季的醞釀與豐收的歡慶。

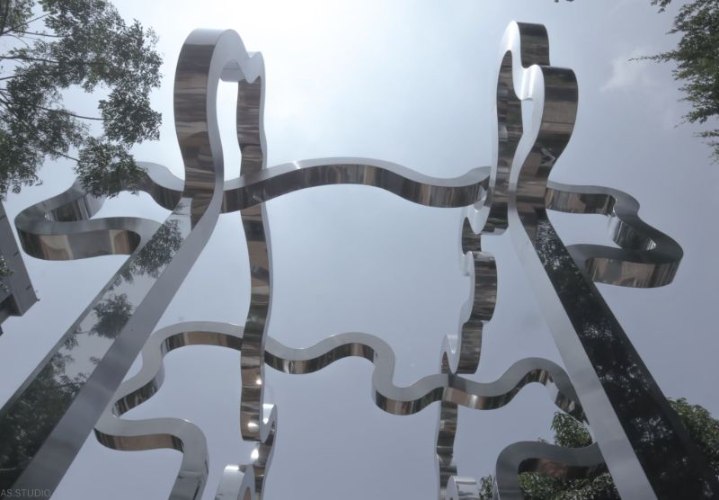

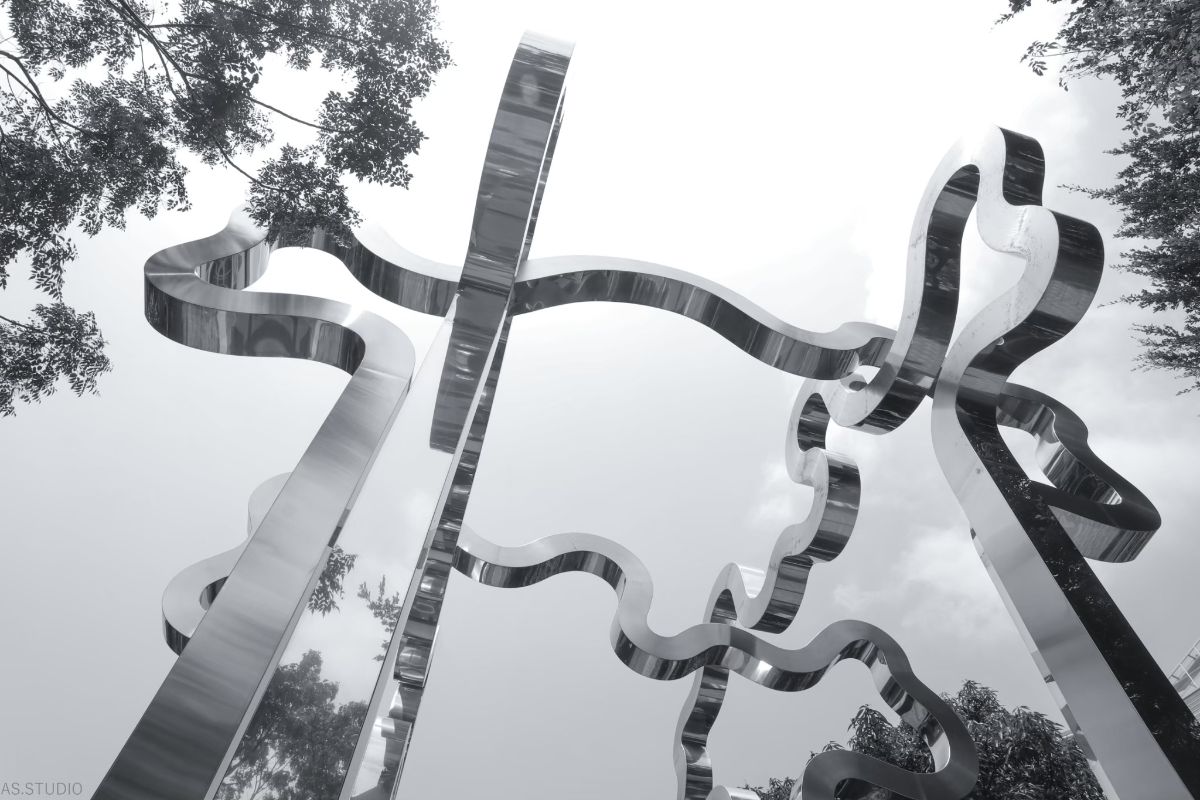

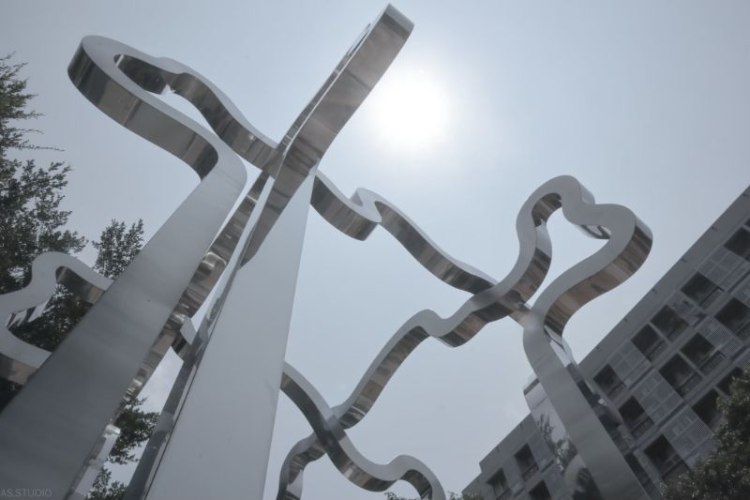

當人們駐足仰望，彎曲的鏡面不鏽鋼彷彿舞躍於流雲與藍天之間，反映四季晨昏的光影變化，提升了整體環境的人文思維與空間層次。
舞動生命的開展，如雲如門，也是學子探索知識、追求卓越的精神標的。

結構計畫

本案採用結構用鋼及不鏽鋼的組合進行設計。
「柱」段為鋼版銲接方管外覆不鏽鋼板，而「舞」段則採用全不鏽鋼銲接。
由於柱梁之間有組裝拼接的問題，施工單位設計一個圓形的公母頭，待「舞」段吊起即可定位安裝。

大型戶外公共藝術需考慮洩水，平面段上層需要設計微小的斜度。
而鋼構柱腳須達到完全固接，故設計插入地梁之中與鋼筋銲接，以整個鋼筋混凝土基座作為固定。

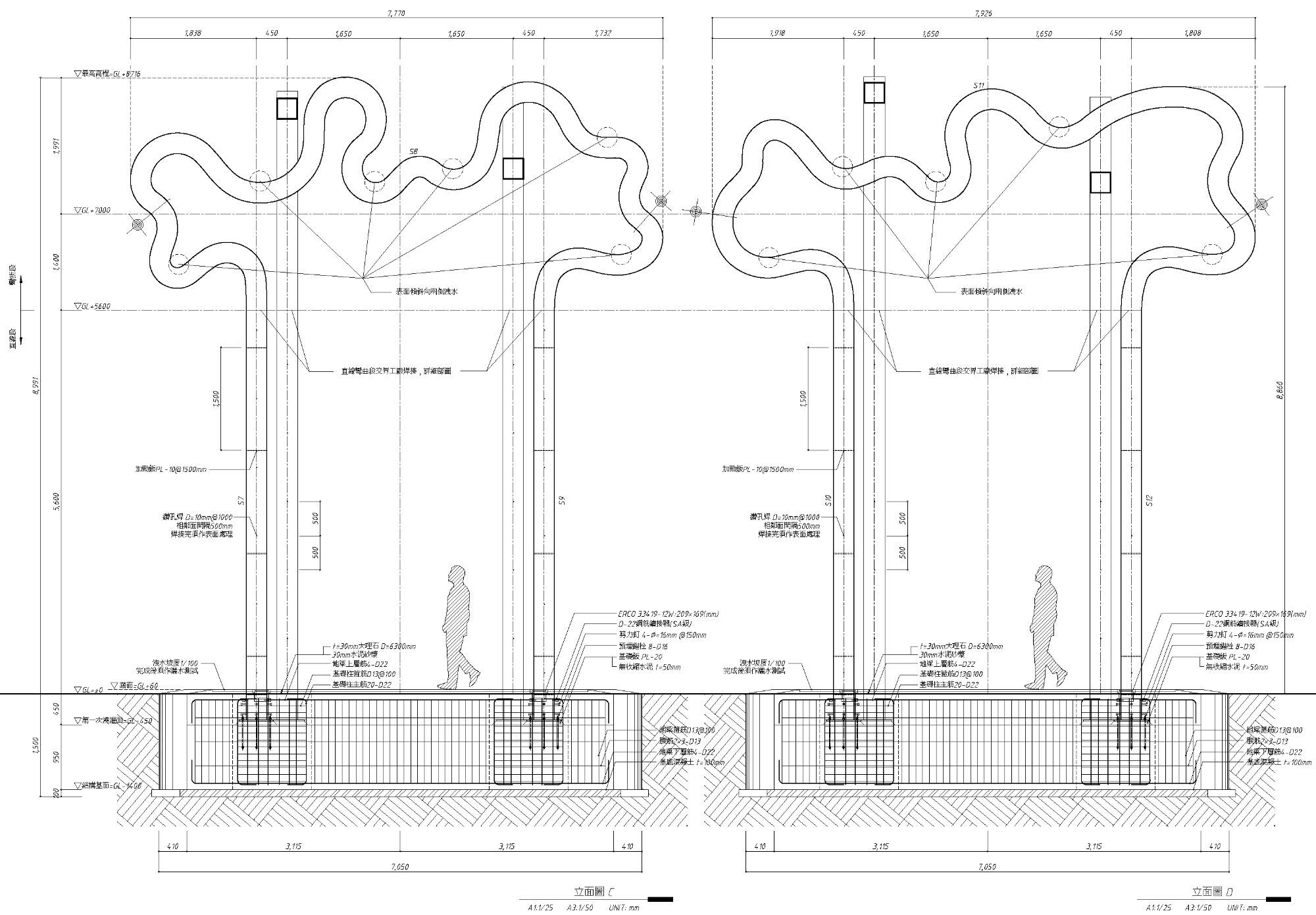

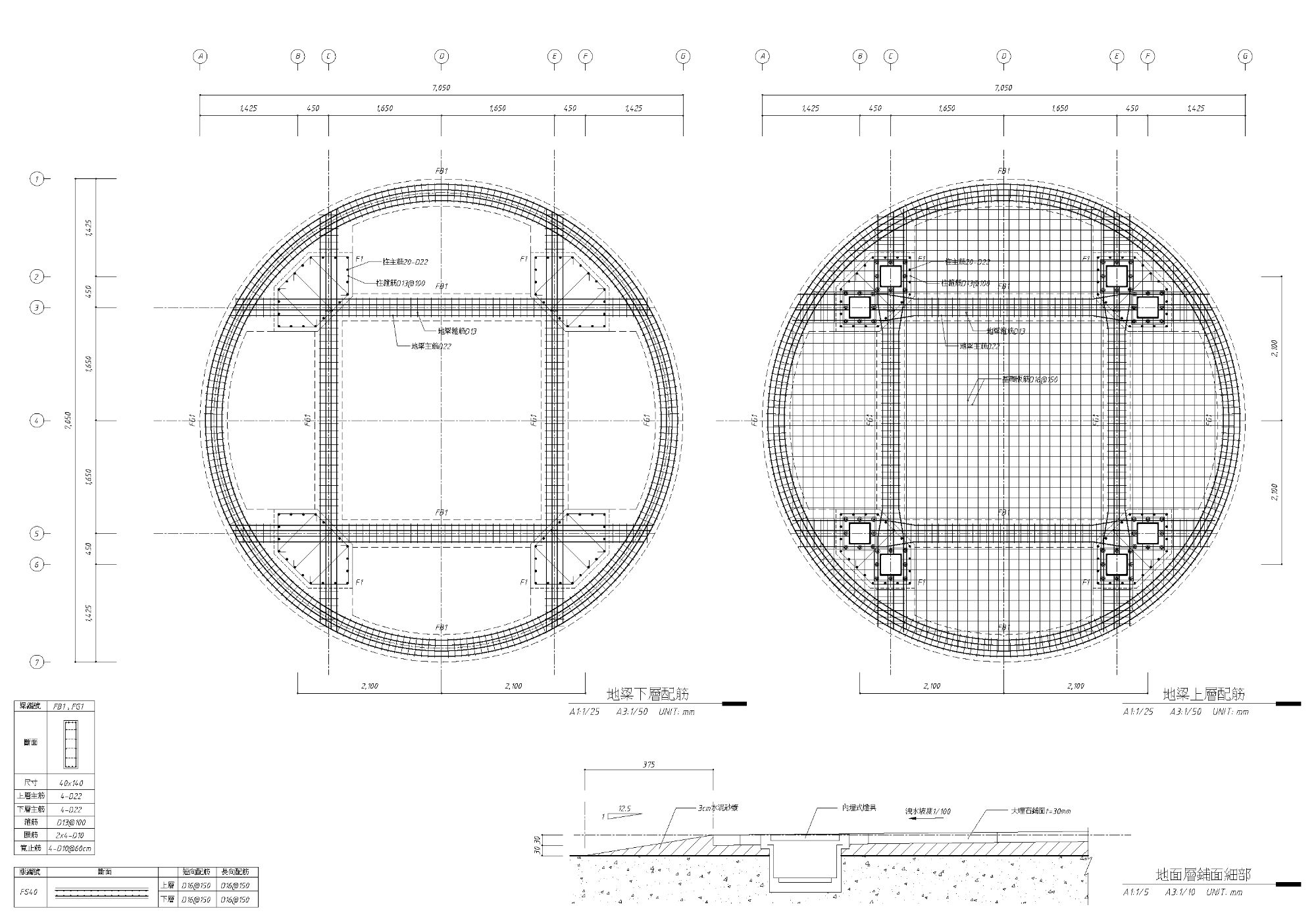

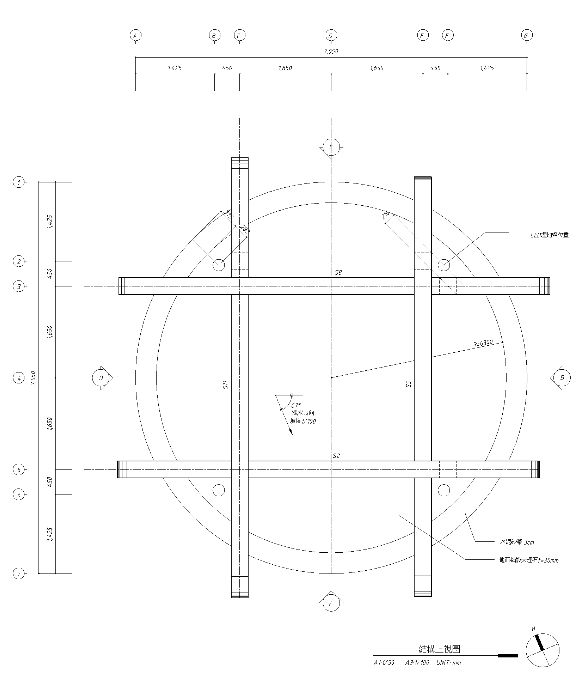

結構平面圖

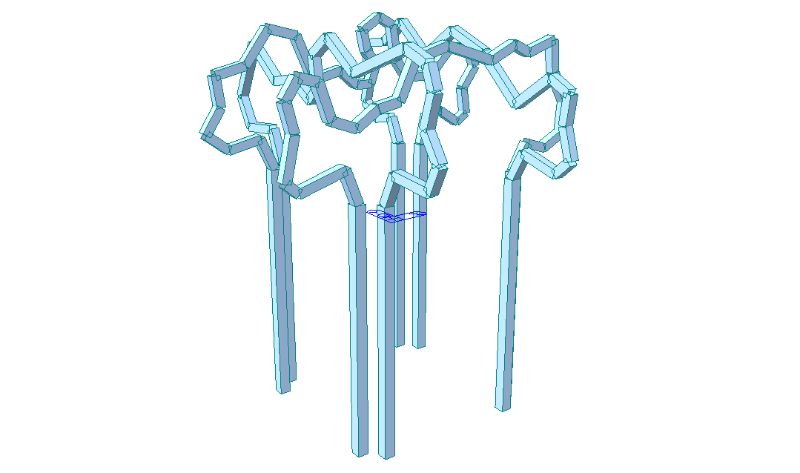

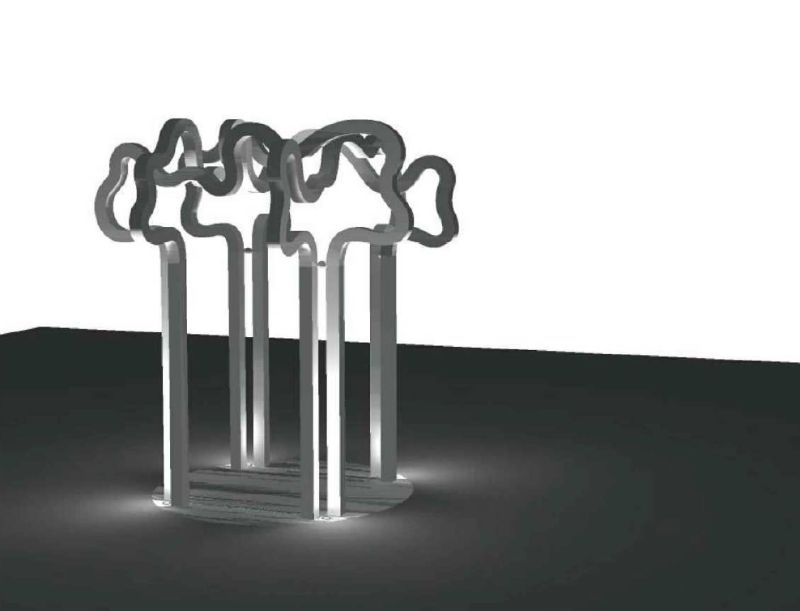

結構解析模型

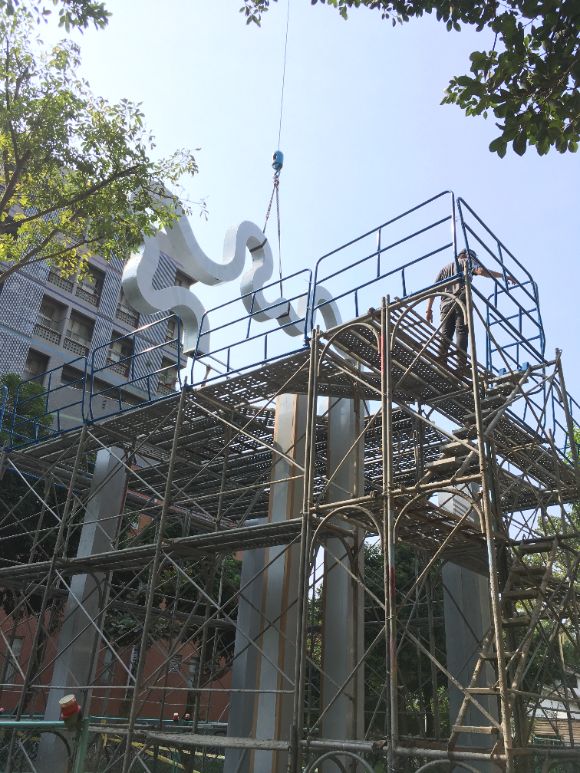

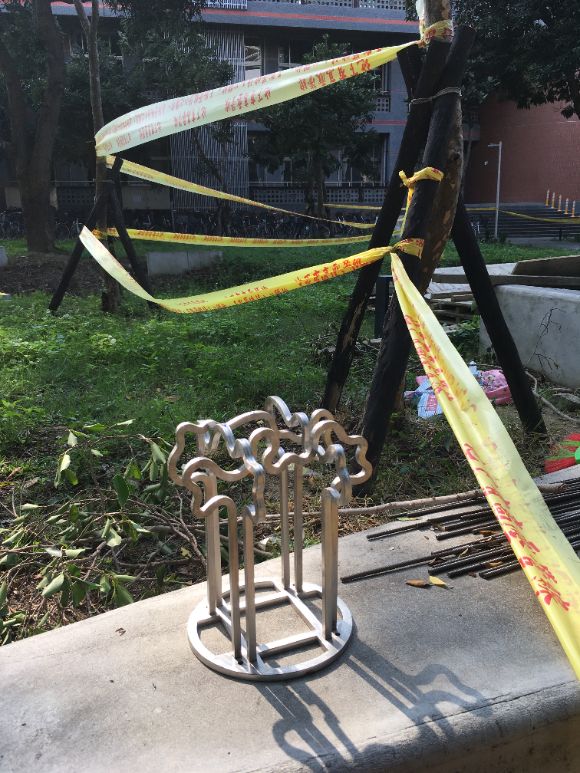

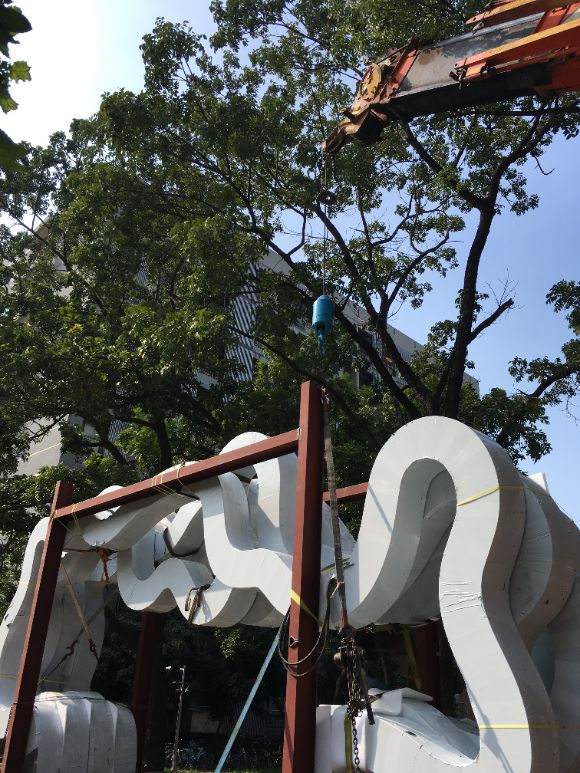

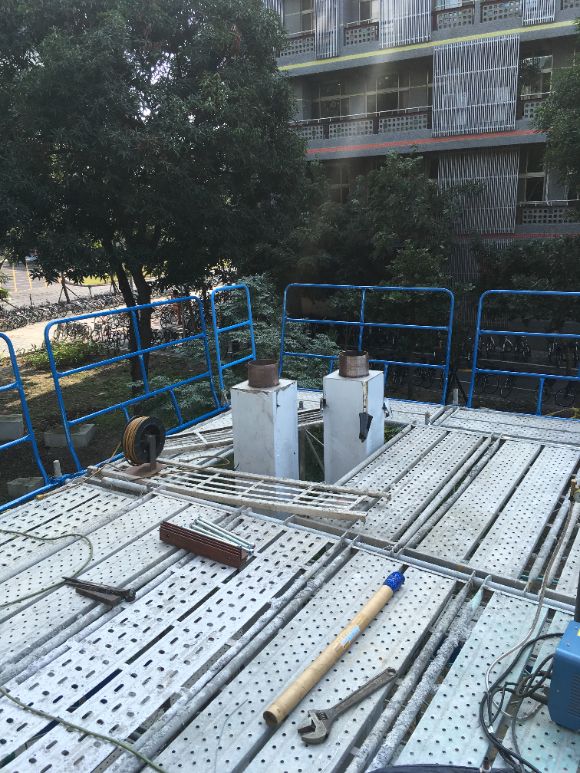

施工照片

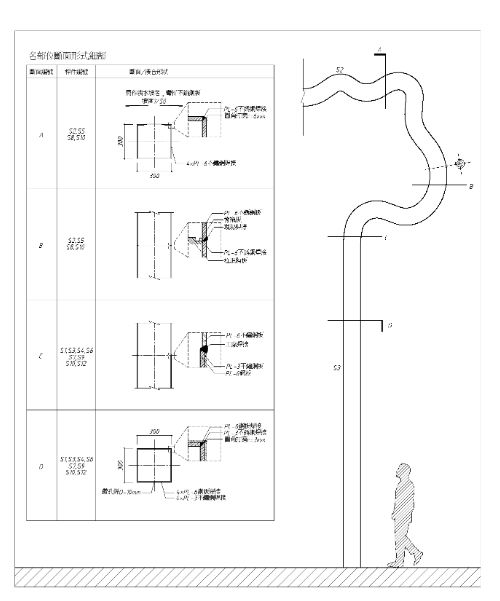

相關圖面

相關圖面
